Extel WEAT V2 N - Composizione del Kit

WEAT V2 N - V1
8IT

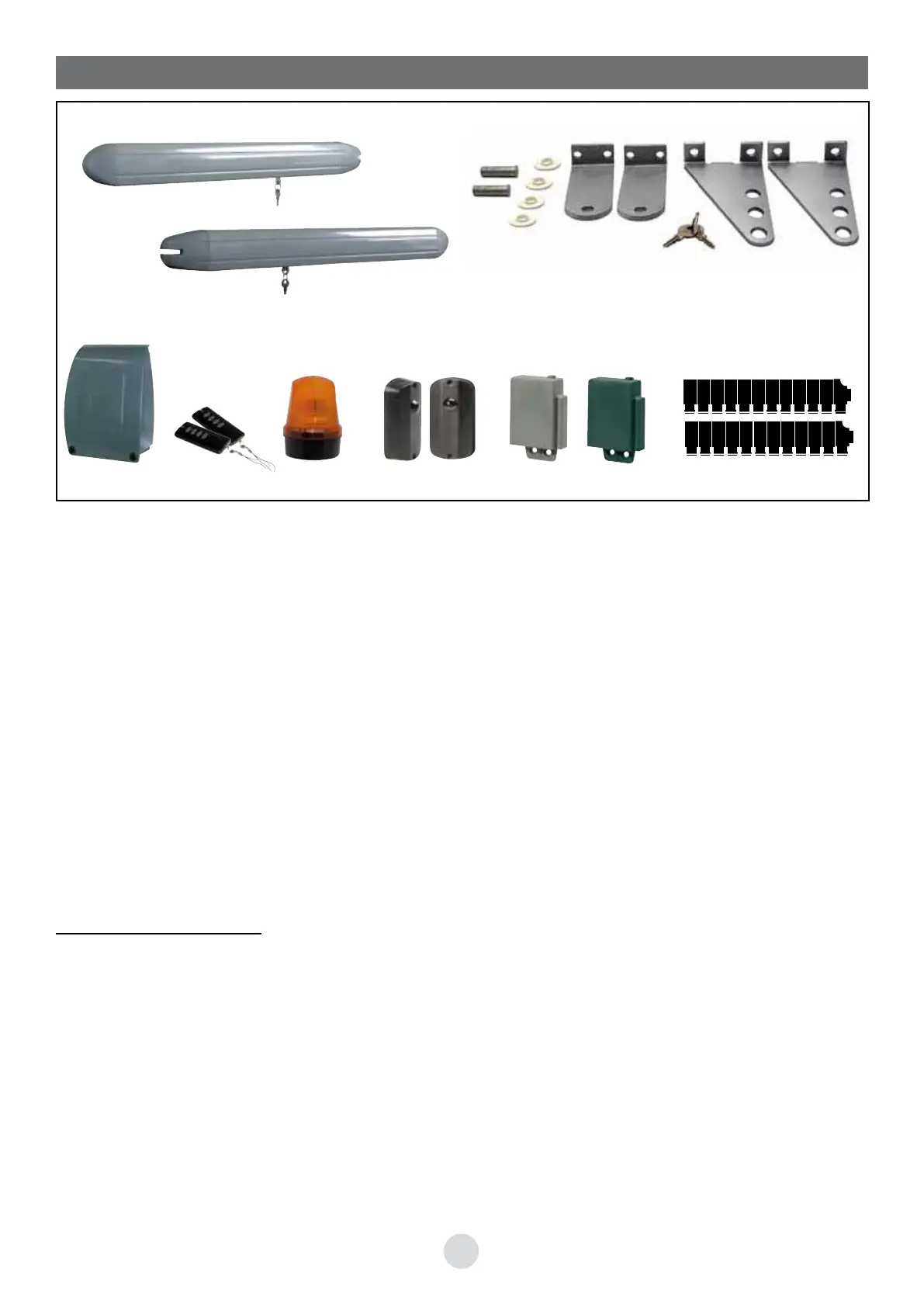

A - 1 pistone con cavi con 6 m di cavo.
B - 1 pistone con cavi con 2 m di cavo.
C - 4 staffe di fissaggio + 1 paio di chiave (per l’apertura manuale del ante).
D - 1 centralina
E - 2 trasmettitori 4 canali.
F - 1 lampeggiante da fissare sul pilastro. Deve essere visibile della strada.
G - 1 coppia di fotocellule (da posizionare a 40 cm al massimo del suolo).
H - 1 modulo per l’illuminare una zona di sicurezza. Il modulo “illuminazione” deve
obbligatoriamente essere installato in una scatola elettrica di CLASSE II, IP44
I - 1 relè per azionare l’automatismo con una tensione di 12 V derivante da uno citofono (filo rosso e
nero sul comando 12 V del citofono e i due fili bianchi si raccordano sul comando ausiliare della
scheda automatismo).
J - 2 Insieme di finecorsa interni (modulari), 11 identici e 1 più piccolo per ogni insieme.
ACCESSORI (non forniti):
©m[Wj[cJPw{{{{w{
©m[WjYYHP{{{wy~w{D
©m[YWYlMFFFHPjw{w{wywD
©m[WjXjXHPxw{wzyyyw{m[NGGGX_i{WjYhHD
©m[WjWdHPw{w{{w{}w{wwwD
©m[Wj[hIPHw{m[Wj[cI{Gy{{wzGHlZYBHywwD
©m[WjZjNFIFGPxwwwwy{zy{wwy~wyyw{>H?D
2. COMPOSIZIONE DEL KIT
D EF GHI J
C
A
B
