Extel WEAT V2 N - Instalação Completa

WEAT V2 N - V1
9PT

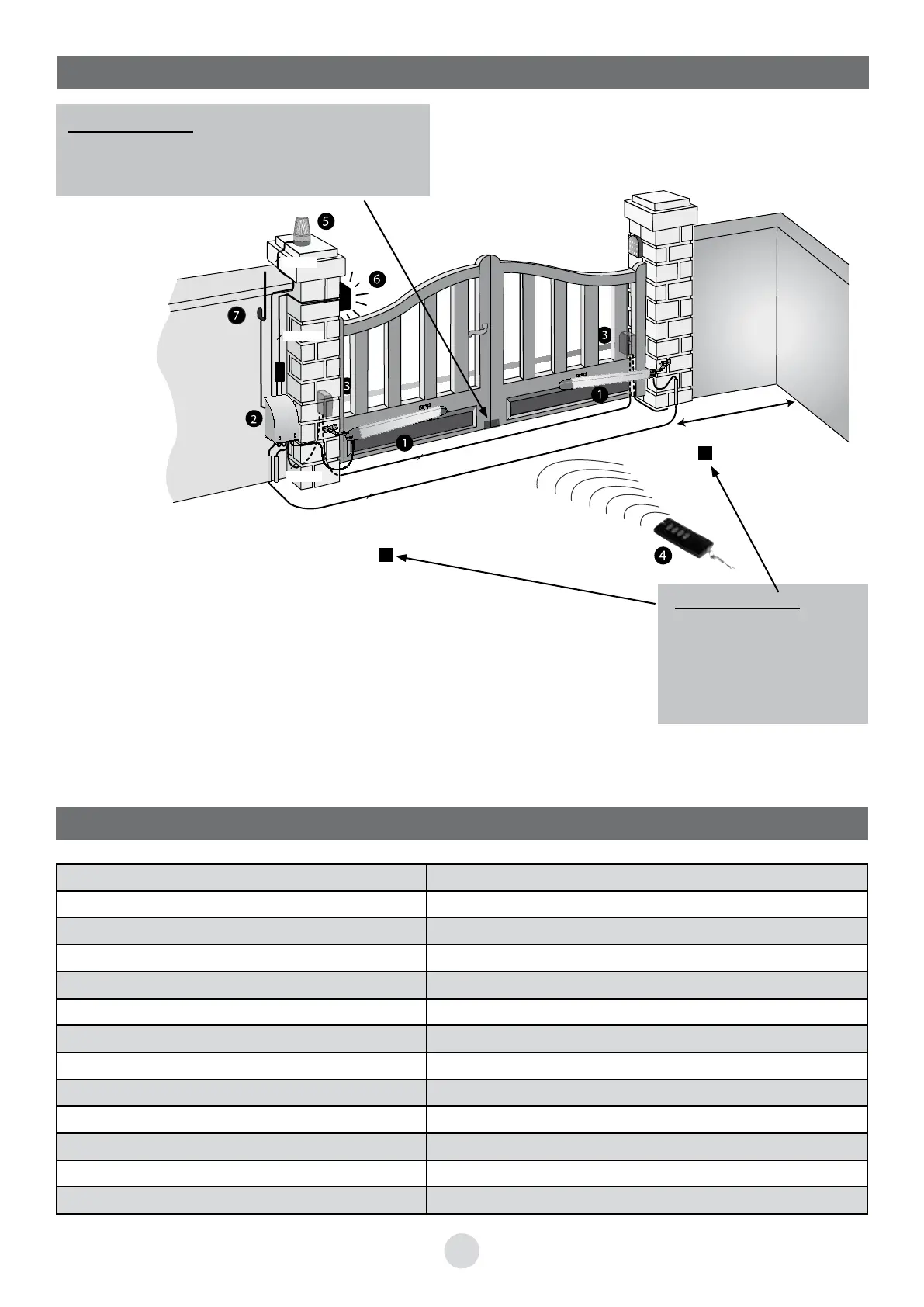

3. INSTALAÇÃO COMPLETA
4. CARACTERÍSTICAS TÉCNICAS
Peso Máximo por batente 200 Kg
Largura Máxima por batente 2 m
Alimentação 230 VAC / 12 VAC
Corrente absorvida 0,8 – 3,5 A sob 12 V DC por parafuso sem fim
Potência 40 W por cilindro
Força máxima 650N
Peso de um parafuso sem-fim 3.4 Kg
Velocidade de rotação do motor 1400/175 rpm
Grau de protecção IP 55 (cilindros) IP44 (caixa electrónica)
Tempo de percurso a 90° Cerca de 15 seg., conforme o ângulo de abertura
Desbloqueio Com chave
Temperatura de funcionamento -20° C / +55° C
Ângulo a 90° 20 cm mínimo
2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 6/10e
2 x 6/10e
3 x 6/10e
1 – 2 parafusos sem-fim, esquerdo ou direito
2 – caixa electrónica para colocar à esquerda ou à direita
3 – conjunto de células fotoeléctricas
4 – telecomandos WEATEM 4
5 – pisca (visível da rua) 12 VDC
6 – Iluminação da zona em movimento VIA o módulo de comando entregue.
7– antena em opção para melhorar o alcance do telecomando WEATAN 2
IMPORTANTE :
Prever um calço no exterior, no solo e no meio
para parar os dois batentes do portão
Desimpedimento
20 cm mínimo
IMPORTANTE :
Prever um batente no
solo para cada batente
de portão, em abertura
ou utilizar os batentes
internos.
