Extel WEAT V2 N - Abmessungen; Typischer Anschluss

WEAT V2 N - V1
10D
RX
TX

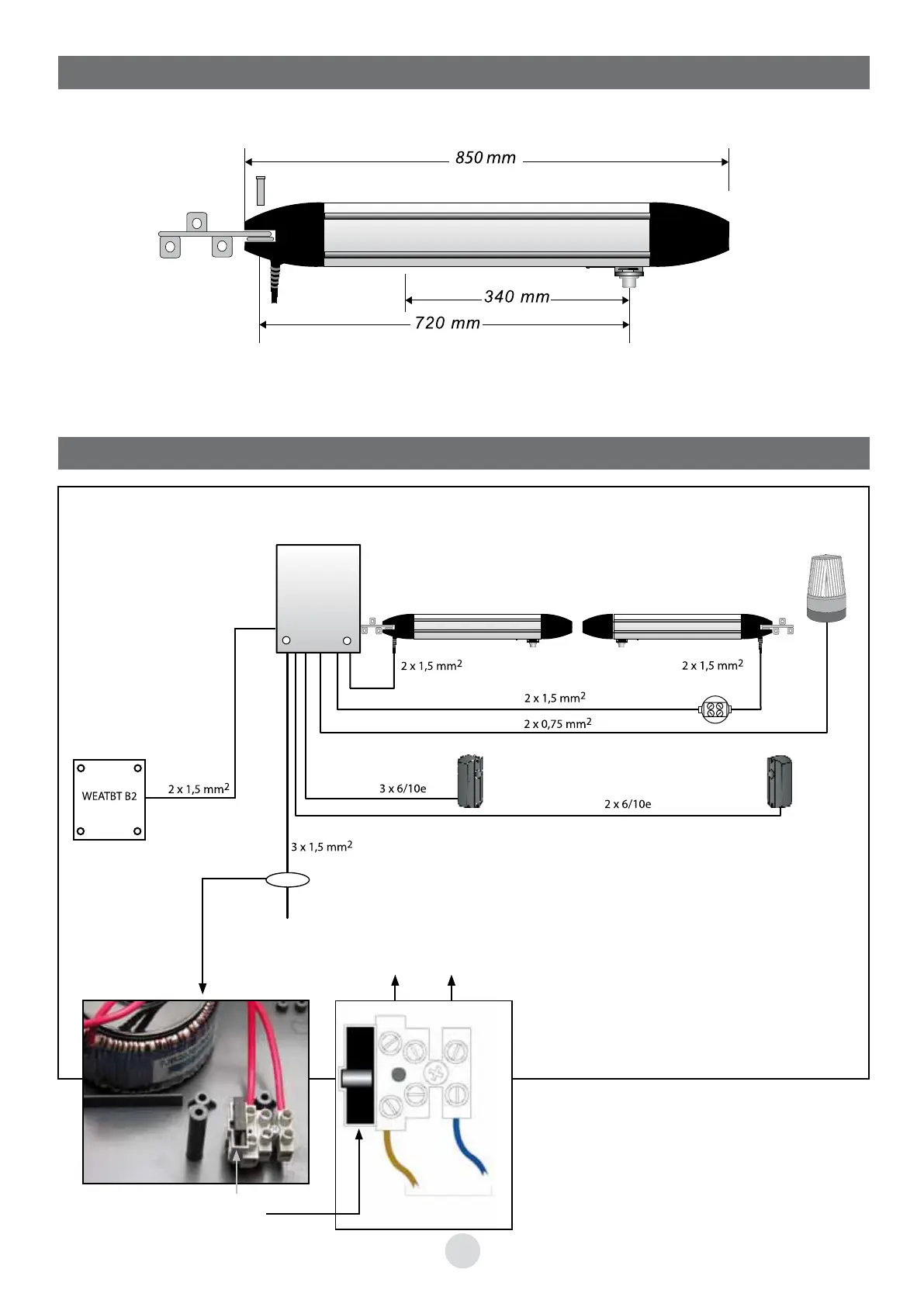

5. ABMESSUNGEN
6. TYPISCHER ANSCHLUSS
Nach Absicherung durch 2-poligen Leis-
tungsschalter 10 A und FI-Schutzschalter 30
mA, wird mit dem Klemmbrett im Schalts-
chrank angeschlossen. Richtung Trafo.
Blinkleuchte
Lichtschranke
Akkusatz
(Option)
Spannungsversorgung
230 V
Richtung Trafo
Sicherung
(5x20) 250V 1AT
Nulleiterphase
Spannungsversorgung
230 V
Schlitteneinheiten
