Extel WEAT V2 N - Plaatsen Van de Bevestigingsbeugels

WEAT V2 N - V1
11NL
De sterke structuur van de poort en goede smering van de scharnieren controleren.
Een aanslag voor de opening en sluiting op de grond voorzien om de poort te stoppen.
De openingshoek en goede werking van het automatisme zijn van de positie van de bevestigingsbeugels van de
cilinders op de pilaren en vleugels afhankelijk. Het is dan ook belangrijk de maten uit de tabellen te kiezen aan
de hand van uw specifieke installatie.
Opmerking: er is geen rechter of linker beugel, beide zijn identiek.

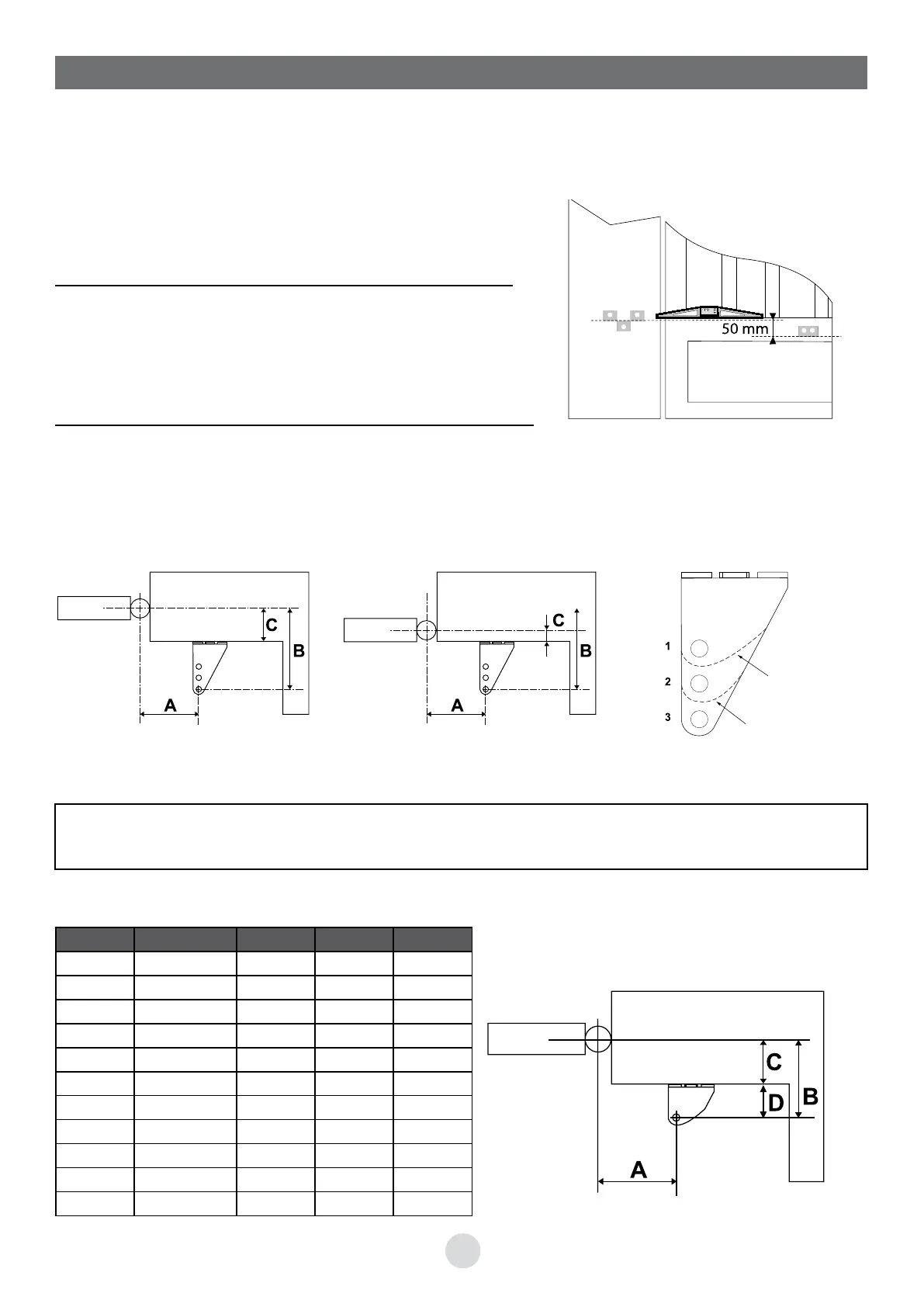

A. Keuze van de verticale plaats van de beugel op de pilaar:
Deze keuze wordt bepaald door de positie van een stevig punt (niet
de buigen plaats) van de poort zoals de omlijsting of een dwarsbalk.
Teken deze plaats op de staander, en trek een streep 5cm boven
dit punt. Nu hebt u de verticale plaats van de beugel bepaald.
B. Keuze van de horizontale plaats van de beugel op de pilaar:
1. De maat C van uw pilaar meten (afstand tussen uw scharnieren en de rand van de pilaar),
2. Afhankelijk van uw hoogte C en de hoek van de opening bepaal met behulp van de tabellen hieronder de
maten A en B
3. De beugel volgens de afbeelding aanpassen aan gat 1 of gat 2 zodat de cilinder kan draaien (zie de beugelmal
op pagina 24).
7. PLAATSEN VAN DE BEVESTIGINGSBEUGELS VOOR DE BEVESTIGING
Scharnieren in het midden van de pilaar
1. Aanbevolen maten voor een opening op 90° (maten in mm)
Scharnieren in het midden van de pilaar
Hier snijden om gat
1 te gebruiken
Hier snijden om gat
2 te gebruiken
De beugelpositie uit de tekeningen is slechts een voorbeeld.
De goede positie voor uw installatie moet aan de hand van de volgende tabellen worden bepaald.
C Gatnummer D B A
130
1 65 195 115
120
1 65 185 125
110
1 65 175 135
100
2 95 195 120
90
2 95 185 130
80
2 95 175 140
70
2 95 165 150
60
3 125 185 135
50
3 125 175 145
40
3 125 165 155
30
3 125 155 165
