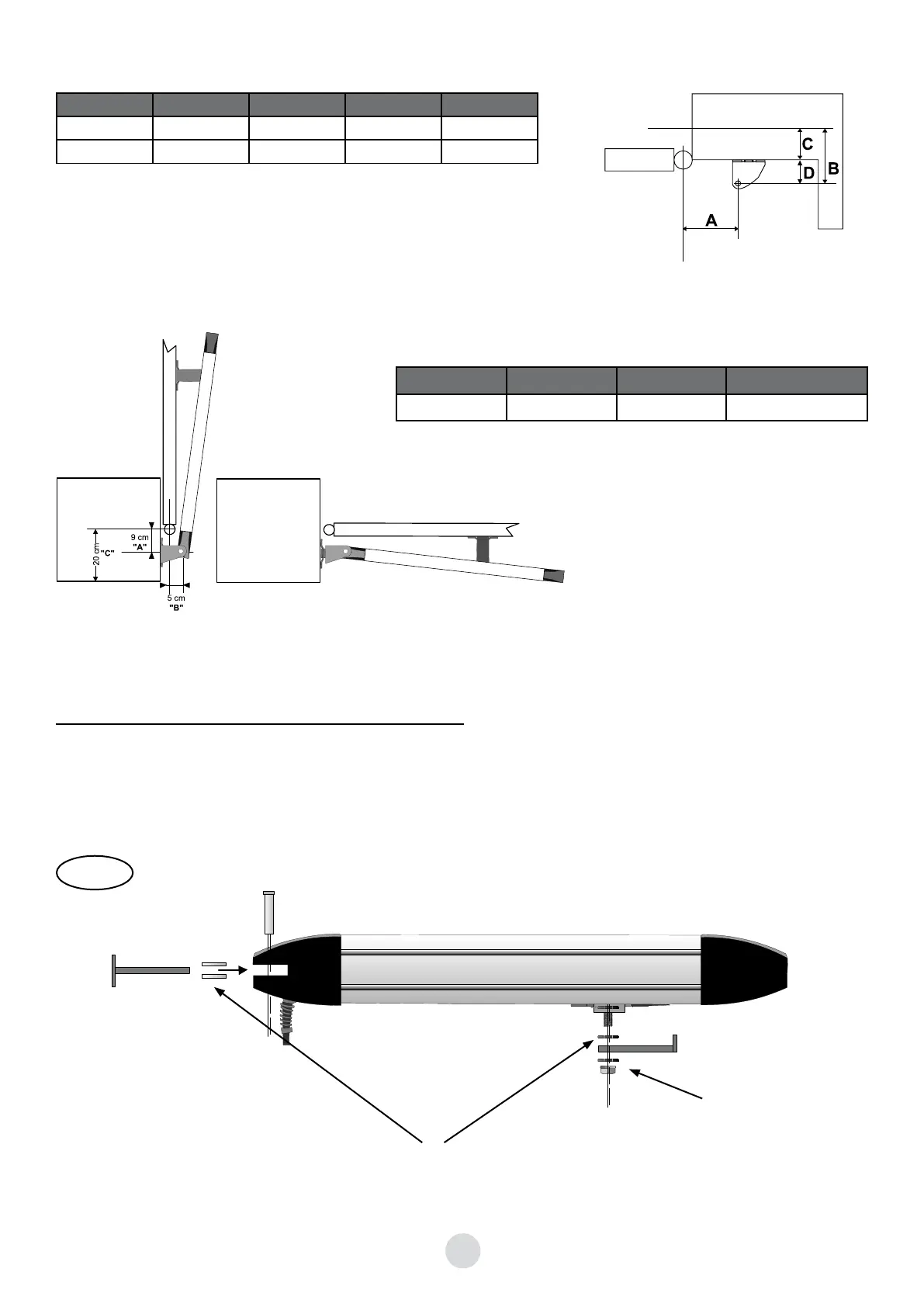

2. Aanbevolen maten voor een opening tot 120° (maten in mm)
3. Opening op 90° naar buiten, pilaar van 40 x 40 cm (maten in mm)
Buitenkant
Binnenkant
C Gatnummer D B A
30
16595150
20
16585150
A B C Openingshoek
90
50 200 90°
C. Plaatsing van de bevestigingsbeugel op de vleugel :
De cilinder op de beugel van de pilaar plaatsen. De 2 nylon ringen aan elke zijde van de beugel niet vergeten
(één bovenaan en één onderaan) Afb. 1.
Nylon
ringen
Metalen ring
Afb1
