WEAT V2 N - V1
16NL

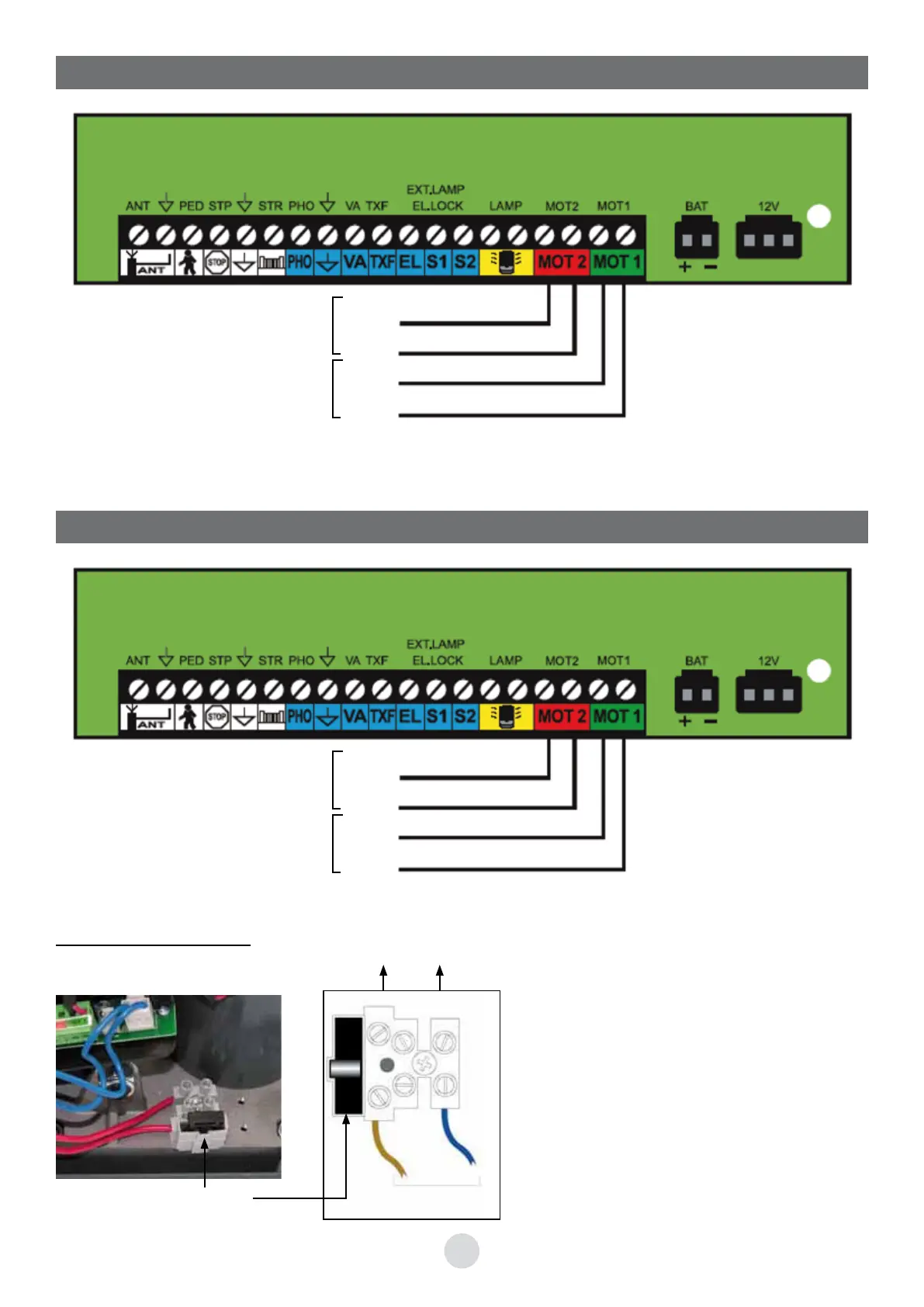

OPENING NAAR BINNEN
OPENING NAAR BUITEN
rode draad
zwarte draad
rode draad
zwarte draad
zwarte draad
rode draad
zwarte draad
rode draad
Motor van de vleugel die als 2de
opent: (onderliggende vleugel)
Motor van de vleugel die als 1ste
opent: (bovenliggende vleugel)
Motor van de vleugel die als 2de
opent: (onderliggende vleugel)
Motor van de vleugel die als 1ste
opent: (bovenliggende vleugel)
De voeding met aarde wordt, na de beveili-
ging door een bipolaire stroomverbreker van
10 A en een differentiaalschakelaar van 30
mA, aan de binnenkant van de elektronische
kast aangesloten.
Naar transformator
neutraalfase
netvoeding 230 V
Voeding van het systeem:
Zekering (5x20) :
250 V - 1AT
