WEAT V2 N - V1
19D

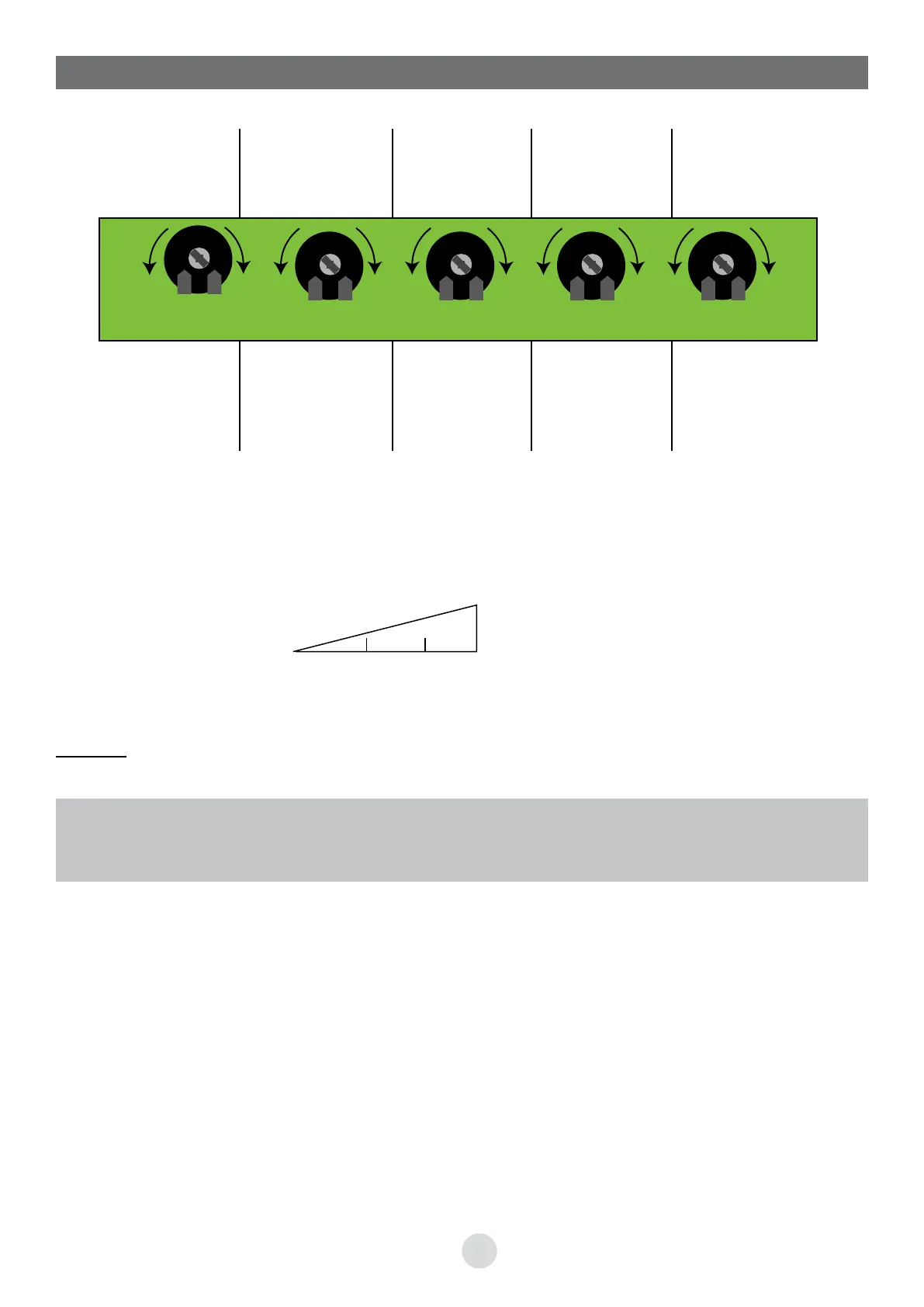

EINSTELLUNGEN AUF DER ELEKTRONIKPLATINE
- : Empfindlichkeit
größer
+ : Empfindlichkeit
geringer
- : Ansprechzeit
kürzer
+ : Ansprechzeit
länger
(0,1 bis 3 Sek.)
- : Min. Flügelverzöge-
rung beim Schließen
+ : Max. Flügelverzö-
gerung beim Schließen
(3 bis 20 Sek.)
+ : maximal
Schrittbetrieb
- : Wartezeit bei
Automatikbetrieb
(3 bis 90 Sek.)
WARTEZEIT
PAU
FLÜGEL-
VERZÖGERUNG
DEL
ANTRIEBSKRAFT
FOR
REAKTIONSZEIT BEI
EINEM HINDERNIS
OBS
VR1 VR3 VR4
VR5
VR2
+ - + - + - + - + -
HINDERNISMELDER
OVL
- : Antriebskraft geringer
+ : Antriebskraft größer
Hinweis:
Der automatische Zulauf kann nur wirksam werden, wenn die Lichtschranke montiert und angeschlossen ist.
Wichtig:
Der Installateur ist verpflichtet nach der Installation zu überprüfen, ob die Motorisierung dem Absatz
5.1.1.5 der Norm EN 12453 entspricht (Kraftbeschränkungen Artikel 5.2.1 der Norm EN 12453).
Die Torflügel starten: Der Kraftaufwand muss ausreichend und ohne übertriebene Kraft geregelt sein, damit
das Tor ohne abzuprallen und zu verformen geöffnet und gestoppt werden kann. Falls notwendig können sie die
Einstellung VR1 – (FOR) ändern. Diese Einstellung regelt die Flügelgeschwindigkeit und muss an den jeweils ve-
rwendeten Tortyp (schwer, leicht, geschlossen, durchbrochen…) angepasst sein.
Hindernisstopp: Um körperliche Schäden zu vermeiden, darf die Kraft am Torflügelende auf keinem Fall 15 kg
Schubkraft überschreiten, dabei spielt die Verwendungsart keine Rolle.
Falls nötig nehmen sie Kontakt mit einem qualifizierten Installateur auf.
Notfalls können sie die Einstellung VR5 (OVL) ändern, um diese je nach verwendetem Tortyp zu regeln (Aus
Sicherheitsgründen sollten sie das laufende Tor mit der Hand anhalten können).
Beleuchtung der Torflügelweite: den korrekten Betrieb überprüfen (die Beleuchtungszeit ist verzögert).
Erinnerung: Die Person, die den Torantrieb installiert hat ist für diese verantwortlich.
Mit dem VR 2 -Trimmpoti (PAU) wird nicht nur die Wartezeit vor dem automatischen Zulauf eingestellt,
sondern durch Drehen des Trimmpotis nach + auf Anschlag auch der Schrittbetrieb.
0 45 Sek. 90 Sek Schrittbetrieb
-
+
