Extel WEAT V2 N - Page 28

WEAT V2 N - V1
1IT
A
B
D
C
Ph NT
T
WEAT B2N
WEAT G2N
WEAT V2N
WEAT C2N
30 mA
10 A
230 VAC
N
Ph
TEST

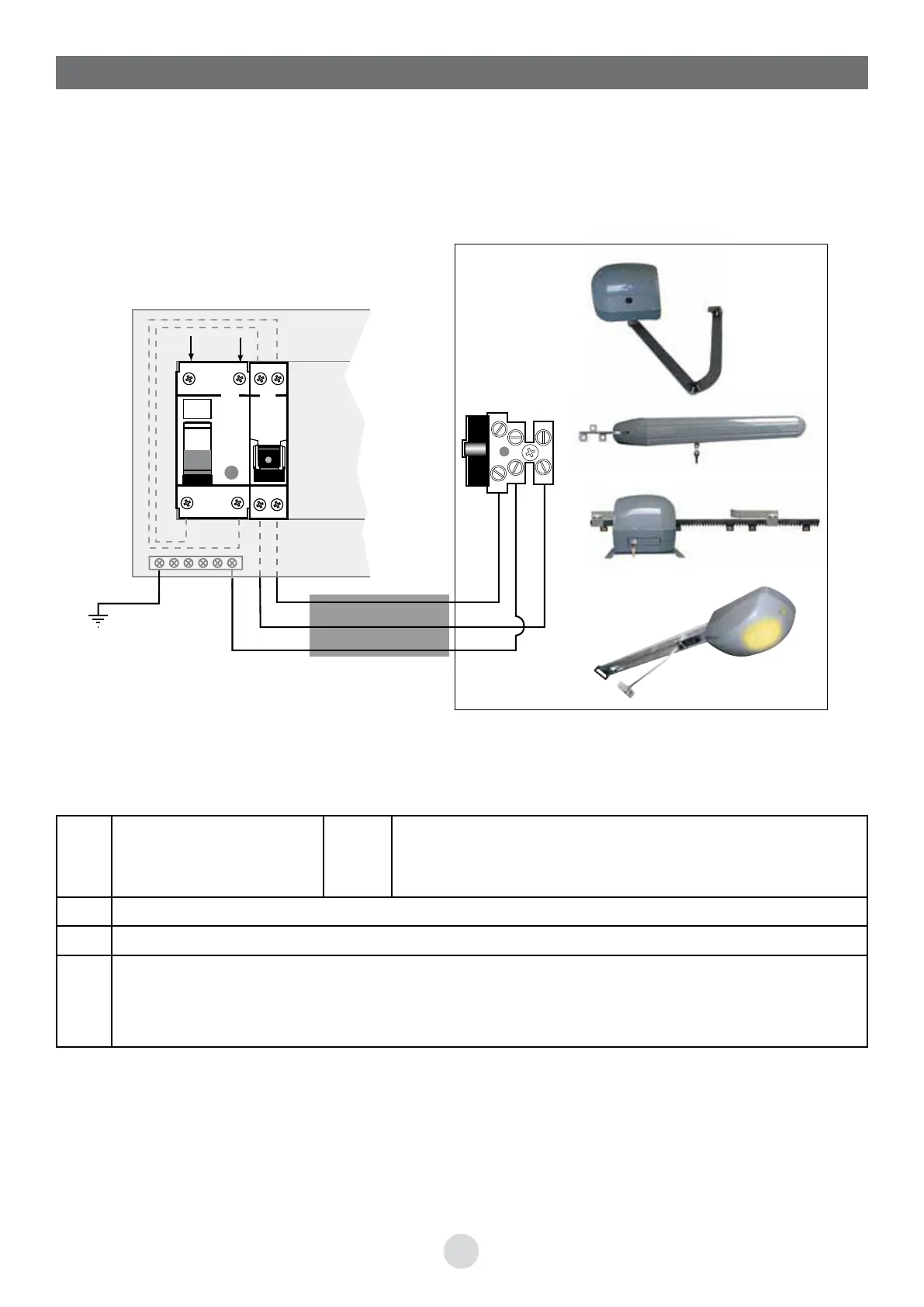

Il collegamento deve essere eseguito secondo le norme vigenti* nel paese dove viene
installata l’automazione, tanto per il cablaggio quanto per la protezione di persone e cose.
(Occorre rivolgersi a professionisti qualificati)
La protezione deve essere accessibile e occorre sincerarsi che, in caso di arresto, non sia possibile
un ricollegamento accidentale.
N
T
Neutro (filo blu)
Presa a terra
(filo giallo & verde)
Ph
Fase, al livello dell’automazione, collegarla al morsetto
al lato del fusibile «D»
A
Differenziale 30 mA (da testare una volta al mese per mezzo del pulsante «test»)
B
Protezione con disgiuntore 10 A (2 poli: neutro e fase)
C
Guaina e cavo di alimentazione, secondo il paese di installazione (cavo RO2V da
3 x 1,5 mm² fino a 30 metri e 3 x 2,5 mm² al di là, condotto da 40 mm di
diametro color arancione per la Francia)
* NF C 15-100 per la Francia
Collegamento «elettrico» dell’automazione
