WEAT V2 N - V1
11IT
Controllare se la struttura del cancello è robusta e se i gangheri sono lubrificati bene.
Prevedere un punto di arresto al suolo sia in apertura che in chiusura.
L’angolo di apertura ed il buon funzionamento della motorizzazione dipendono dalla posizione delle staffe di
fissaggio sui pilastri e sui battenti. E’ quindi importante ritenere le dimensioni giuste delle seguenti tabelle
secondo la vostra installazione.
Nota: le due staffe sono identiche, non c’è la sinistra o la destra.

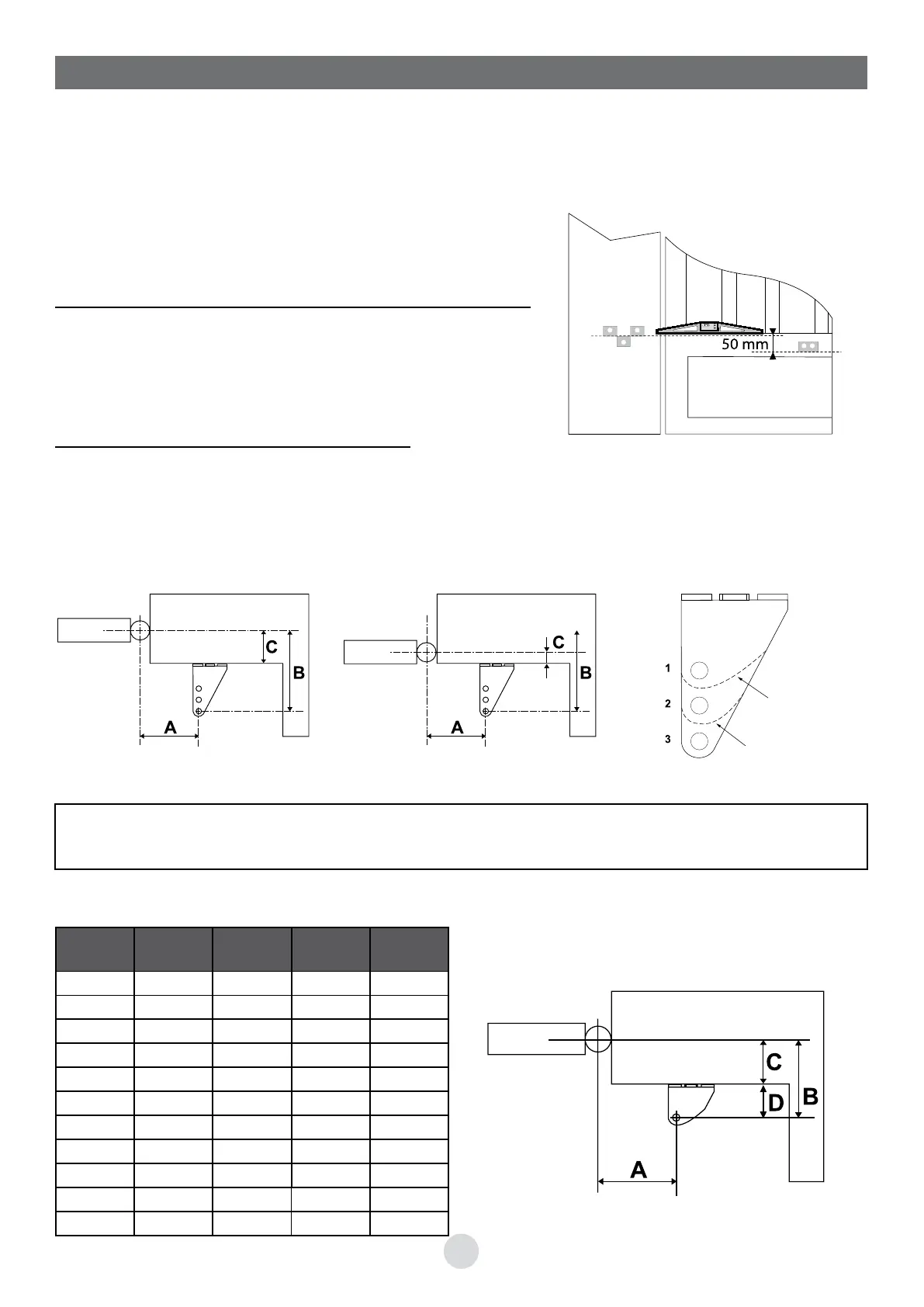

A. Scelta del posizionamento verticale della staffa sul pilastro:
Questa scelta è determinata dalla posizione del punto di forza (punto
rigido) del cancello, come il telaio o una barra di rinforzo.
Riportare questo punto sul pilastro e tracciare poi un tratto 5 cm al
di sopra di tale punto.
È stato così determinato il posizionamento verticale della staffa
B. Impianto delle staffe di fissaggio sui pilastri:
1. Misurare la quota C del vostro pilastro (distanza tra gangheri ed a filo pilastro)
2. In funzione della distanza C e dell’angolo di apertura desiderato, determinare per mezzo delle tavole seguen-
ti le distanze A e B.
3. Selezionando il foro 1 o il foro 2, occorre ritagliare la staffa come raffigurato nell’immagine, per permettere
la rotazione dell’attuatore (vedere sagoma di taglio pag. 24)
7. INSTALLAZIONE DELLE PLACCHE DI FISSSAGGIO
CERNIERE SITUATI IN MEZZO AL PILASTRO
1. Dimensioni raccomandate per un’apertura a 90° (lati in mm)
CERNIERE SITUATE A LATO DEL PILASTRO
Tagliare qui per
il foro 2
Tagliare qui per il
foro 2
La posizione della staffa di fissaggio sui disegni qui sopra serve solo di esempio. Bisogna attenersi alle
tabelle indicative qui sotto per conoscere quella che verrà adatta alla vostra installazione.
C Numero
del foro
DBA
130
1 65 195 115
120
1 65 185 125
110
1 65 175 135
100
2 95 195 120
90
2 95 185 130
80
2 95 175 140
70
2 95 165 150
60
3 125 185 135
50
3 125 175 145
40
3 125 165 155
30
3 125 155 165
