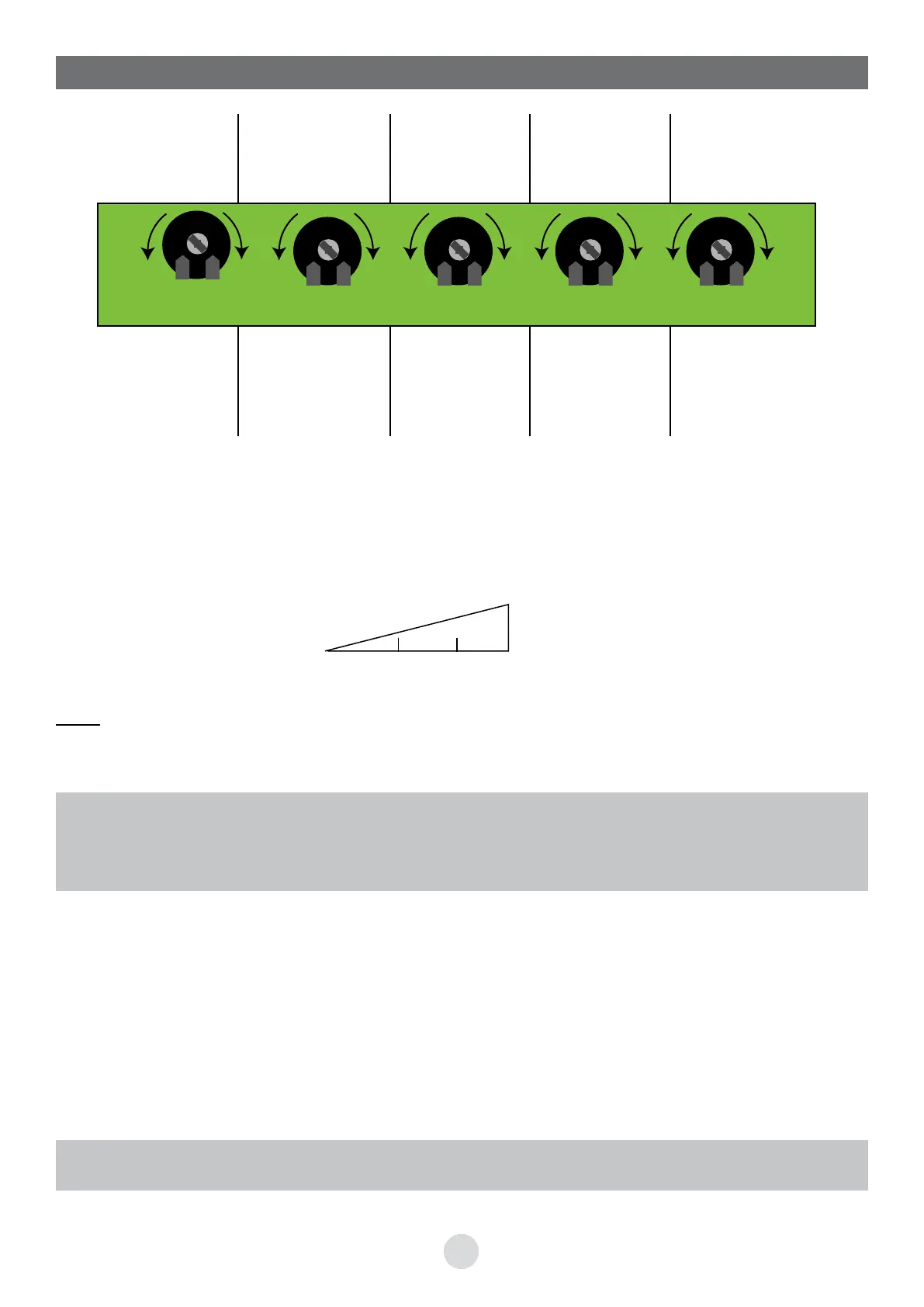

IMPOSTAZIONE DELLA SCHEDA ELECTRONICA
- : piu sensibile
+ : meno sensibile
- : tempo di reazione
ridotta
+ : tempo di reazione
aumentata
(da 0,1 a 3 sec.)
- : Spostamento mini dei
motori alla chiusura
+ : Spostamento maxi
dei motori alla chiusura
(da 3 a 20 sec.)
+ : al massimo passo
a passo.
- : tempo di pausa
modo automatico.
(da 3 a 90 sec.)
TEMPO DI PAUSA
PAU
SFALSAMENTO
DEL
FORZA
FOR
TEMPO DI REAZIONE
ALL’OSTACOLO
OBS
VR1 VR3 VR4
VR5
VR2
+ - + - + - + - + -
RILEVAMENTO
DELL’OSTACOLO
OVL
- : forza motore
più bassa
+ : forza motore
più forte.
il trimmer VR 2 (PAU) permette non solo d’impostare il tempo di pausa prima la chiusura automatica, ma
ugualmente di selezionare il modo di funzionamento automatico o passo a passo posizionandolo al massimo,
verso il +.
0 45 sec. 90 sec. modo passo a passo
-
+
Info :
bwzwy~wwwyw¬wwzw{{|y{{y{}w{{yy{zwwy~{zwD
Importante:
L’installatore, al termine dell’installazione, deve assolutamente verificare che la motorizzazione sia
conforme al paragrafo 5.1.1.5 della norma EN 12453 (limitazione delle forze articolo 5.2.1 della norma
EN 12453).
Azionamento dei battenti: La forza deve essere sufficiente, ma non eccessiva, tale da consentire l’apertura e
l’arresto del cancello, senza rimbalzi e senza deformazioni; all’occorrenza, rivedere la regolazione VR1 – (FOR);
tale regolazione agisce sulla velocità dei battenti e deve essere adattata al tipo di cancello utilizzato (pesante,
leggero, pieno, a sbarre…).
Arresto davanti a ostacolo: Per evitare rischi alle persone, la forza all’estremità del battente non deve in alcun
caso superare i 15 kg di spinta, qualunque siano le condizione di utilizzo. Se necessario consultare un installa-
tore qualificato.
All’occorrenza, intervenire sulla regolazione VR5 (OVL) per calibrarla in funzione del tipo di cancello utilizzato
(per ragioni di sicurezza, è necessario poter fermare la corsa del cancello a mano).
Nota bene: la persona che ha installato l’automazione è responsabile dell’installazione della medesima.
