Extel WEAT V2 N - Page 54

WEAT V2 N - V1
A
B
D
C
Ph NT
T
WEAT B2N
WEAT G2N
WEAT V2N
WEAT C2N
30 mA
10 A
230 VAC
N
Ph
TEST
La conexión se hará respetando las normas vigentes* en el país donde se vaya a instalar el
automatismo, tanto por lo que respecta al cableado como a la protección de bienes y personas.
(Diríjase a una persona cualificada y experimentada)
La protección deberá ser accesible y en caso de parada, usted tendrá que garantizar que no se
produzca una reconexión accidental.
N
T
Neutro (cable azul)
Toma de tierra (cable
amarillo y verde)
Ph
Fase, por lo que respecta al automatismo habrá que
y{yww{{x{{{wwzz{|x{Z¬
A
Z|{{ywIFW>xww{w{y{x{¬?
B
Protección mediante disyuntor 10 A (2 polos: neutro y fase)
C
Funda y cable de alimentación, según el país de instalación (hasta 30 metros:
cable RO2V de 3 x 1,5 mm²; a partir de esa distancia: cable de 3 x 2,5 mm² en un pasa-
cables de 40 mm de diámetro de color naranja, en el caso de Francia)
* NF C 15-100 para Francia

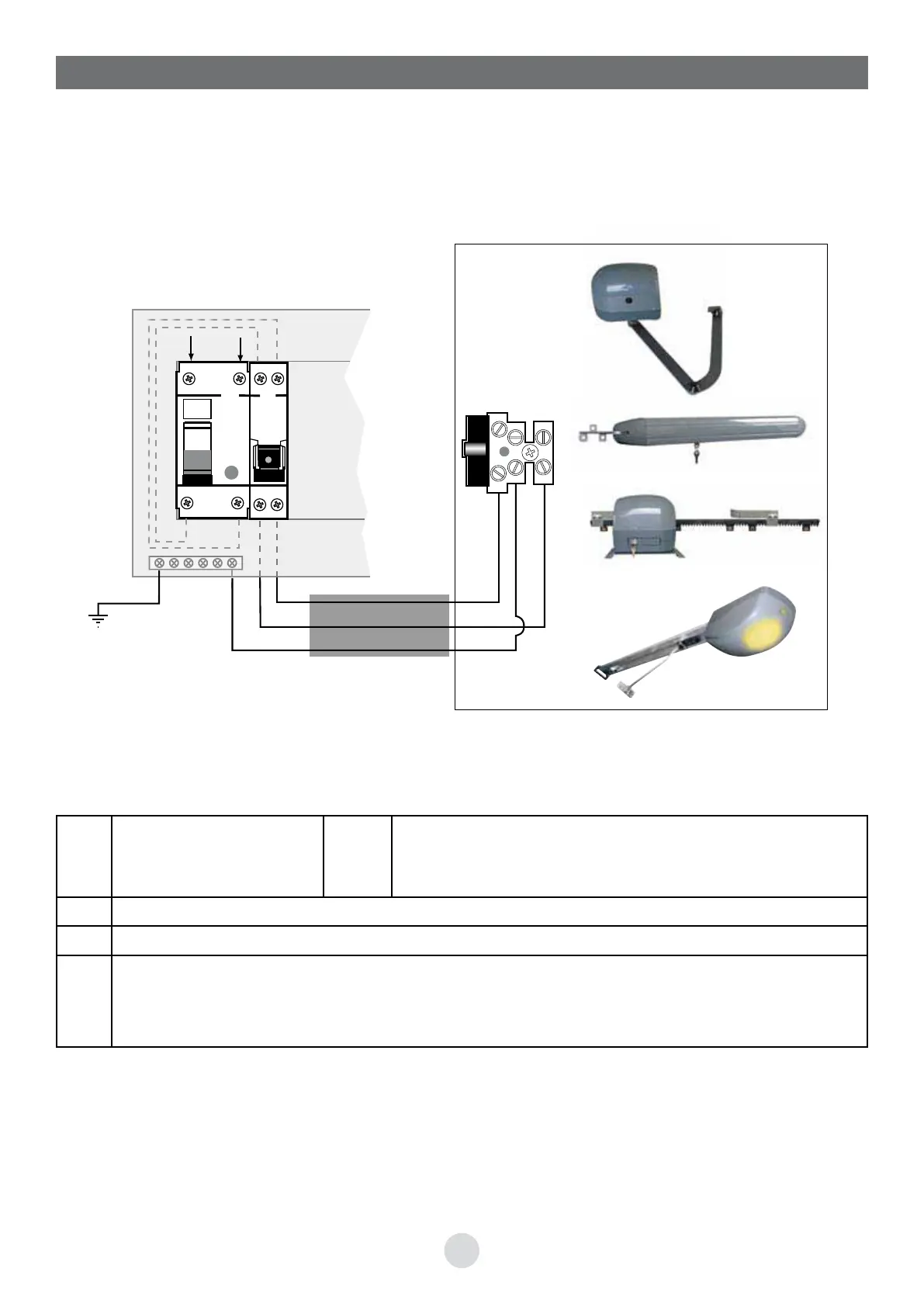

Conexión “eléctrica” de su automatismo
1ES
