Controle que la estructura del portal sea sólida y que los goznes estén bien lubricados.
Prevea un tope de parada en el suelo en cierre y en apertura.
El ángulo de apertura y el buen funcionamiento de la motorización dependen de la posición de las patas de fija-
ción de los cilindros en las columnas y las hojas. Por lo tanto, es importante escoger las cotas de las tablas que
figuran más abajo en función de los parámetros de su instalación.
Nota: No hay pata derecha o izquierda, las 2 son idénticas.
A. Elección de la ubicación vertical de la pata en la columna:
Esta elección está determinada por la posición de un punto fuerte
(sitio rígido) del portal, como el marco o una barra de refuerzo.
Marque este punto en la columna y trace una línea de 5 cm encima
de dicho punto.
De este modo se determina la ubicación horizontal de la pata.
B. Implantación de la pata de fijación en la columna:
1. Mida la cota C de su columna (distancia entre los goznes y el borde de la columna),
2. En función de la cota C y del ángulo de apertura deseado, determine las cotas A y B utilizando las tablas que
figuran más abajo.
3. Si selecciona el agujero 1 o el agujero 2, deberá recortar la pata como se muestra en el dibujo para permitir
la rotación del cilindro (ver plantilla de corte en la página 24)

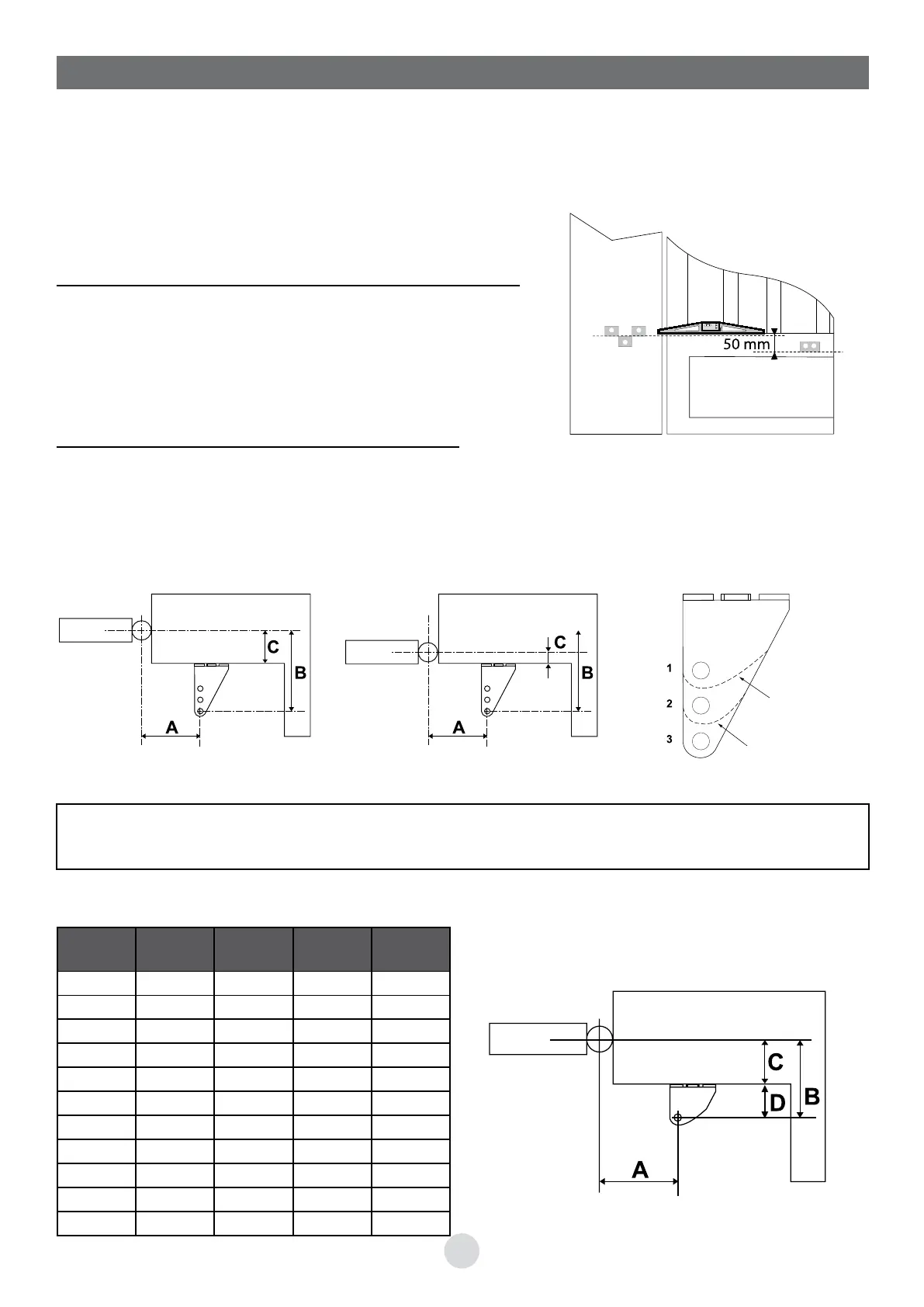

7. IMPLANTACIÓN DE LAS PATAS DE FIJACIÓN
Goznes situados en el medio de la columna
1. Cotas recomendadas para una apertura de 90° (cotas en mm)
Goznes situados en el medio de la columna
Corte por aquí
para utilizar el
agujero 1
Corte por aquí
para utilizar el
agujero 2
La posición de la pata de fijación en los dibujos no es más que un ejemplo.
Consulte las tablas siguientes para saber la que se adaptará mejor a su sistema.
C Número
agujero
DBA
130
1 65 195 115
120
1 65 185 125
110
1 65 175 135
100
2 95 195 120
90
2 95 185 130
80
2 95 175 140
70
2 95 165 150
60
3 125 185 135
50
3 125 175 145
40
3 125 165 155
30
3 125 155 165
