-: más sensible
+: menos sensible
-: disminuye el
tiempo de reacción
+: aumenta el tiempo
de reacción
(0,1 a 3 s)
-: desfase mín. de los
motores en el momento
del cierre
+: desfase máx. de los
motores en el momento
del cierre
(3 a 20 s)
+: al máx. modo paso
a paso
-: tiempo de pausa
modo automático
(3 a 90 s)
TIEMPO DE PAUSA
PAU
DESFASE
DEL
FUERZA
FOR
TIEMPO DE REACCI
Ó
N
ANTE UN OBSTÁCULO
OBS
VR1 VR3 VR4
VR5
VR2
+ - + - + - + - + -
DETECCIÓN DE
OBSTÁCULO
OVL
-: reduce la fuerza
del motor
+: aumenta la
fuerza del motor
El trimmer VR 2 (PAU) no sólo permite ajustar el tiempo de pausa antes del cierre automático, sino que tam-
x{{y|}w{|yw{z{wy{zwww¬{{wB
hacia +.
FJK{yDOF{yDzwww¬
-
+
Observación:
[zy{{wy¬{wzww|yw{y{ywzw{yyzwww{wD
Importante:
Una vez terminada la instalación, el instalador deberá comprobar que la motorización es conforme al
párrafo 5.1.1.5 de la norma EN 12453 (limitación de las fuerzas, artículo 5.2.1 de la norma EN 12453).
Arranque de las hojas: La fuerza deberá ser suficiente, pero no excesiva a fin de permitir la apertura y el cierre del
portal sin que se produzcan rebotes ni deformaciones. Si es necesario, tendrá que retocar el ajuste VR1 – (FOR).
Este ajuste actúa sobre la velocidad de las hojas y debe adaptarse al tipo de portal utilizado (pesado, ligero, sin
visibilidad, con visibilidad…).
Parada antiaplastamiento: Para evitar posibles daños corporales, la fuerza en el extremo de la hoja nunca debe
superar los 15 kg de empuje independientemente de las condiciones de uso. En caso de necesidad, consulte a un
instalador cualificado.
Dado el caso tendrá que modificar el ajuste VR5 (OVL) para adaptarlo al tipo de portal utilizado (por motivos
de seguridad, tiene que poder parar la carrera del portal a mano).
Recuerde: la persona que haya instalado el automatismo será responsable de su instalación.

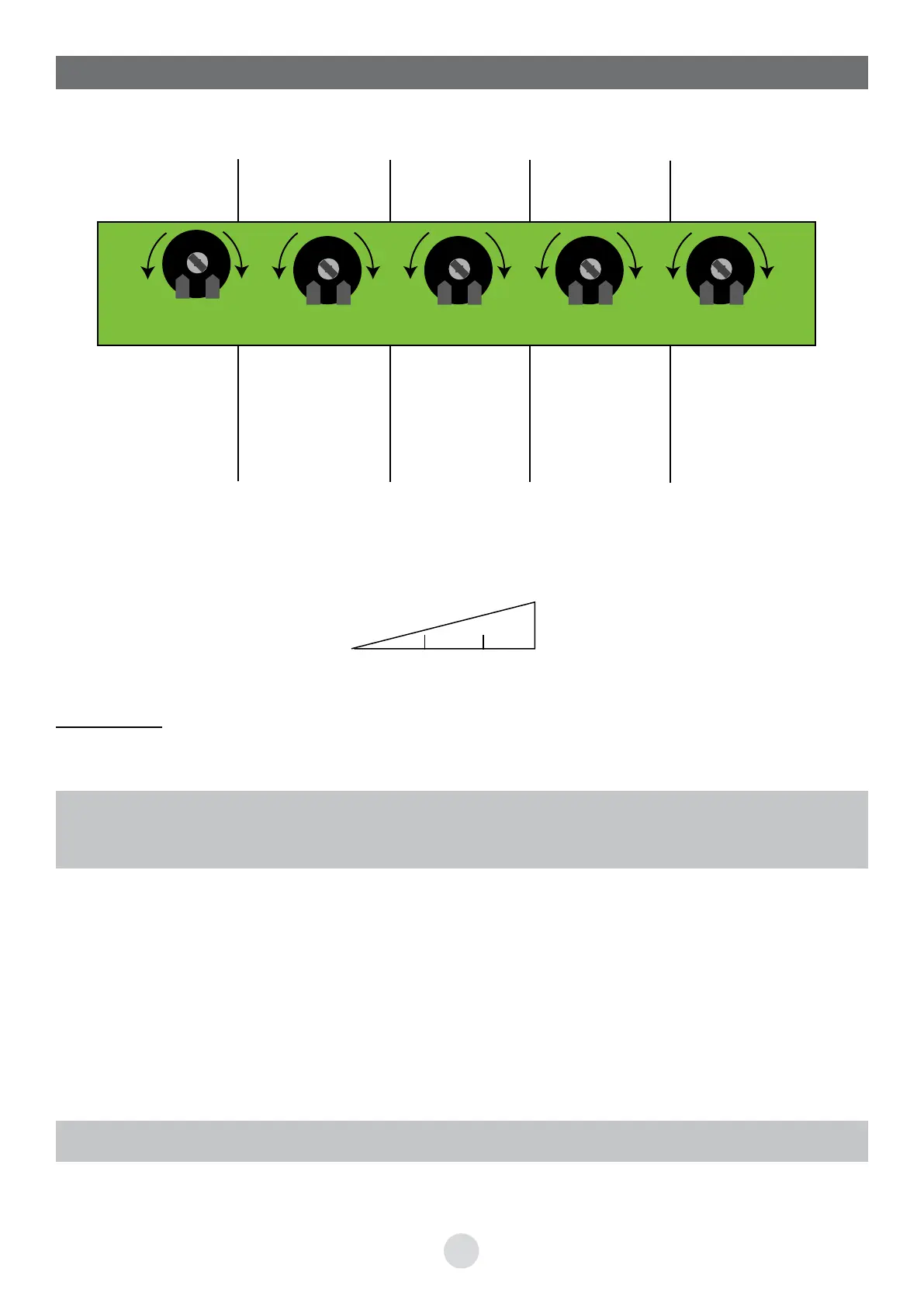

AJUSTES EN LA TARJETA ELECTRÓNICA
