WEAT V2 N - V1
A
B
D
C
Ph NT
T
WEAT B2N
WEAT G2N
WEAT V2N
WEAT C2N
30 mA
10 A
230 VAC
N
Ph
TEST
A ligação deve ser feita segundo as normas em vigor * no país onde for instalado o automa-
tismo, tanto para a cablagem como para a protecção dos bens e das pessoas.
(Deve contactar uma pessoa qualificada e experiente)
A protecção deve ser acessível e deve em caso de paragem, verificar se uma conexão acidental
não pode ser possível.
N
T
Neutro (fio azul)
Tomada de terra (fio
amarelo & verde)
Ph
Fase, ao nível do automatismo ligá-la no terminal ao
lado do fusível «D»
A
Diferencial 30 mA (a testar uma vez por mês com o botão «teste»)
B
Protecção através de disjuntor 10 A (2 pólos: neutro e fase)
C
Revestimento e Cabo de alimentação, conforme o país de instalação (cabo RO2V de
3 x 1,5 mm² até 30 metros e 3 x 2,5 mm², superior numa manga de 40 mm de
diâmetro de cor laranja, para a França)
* NF C 15-100 para a França

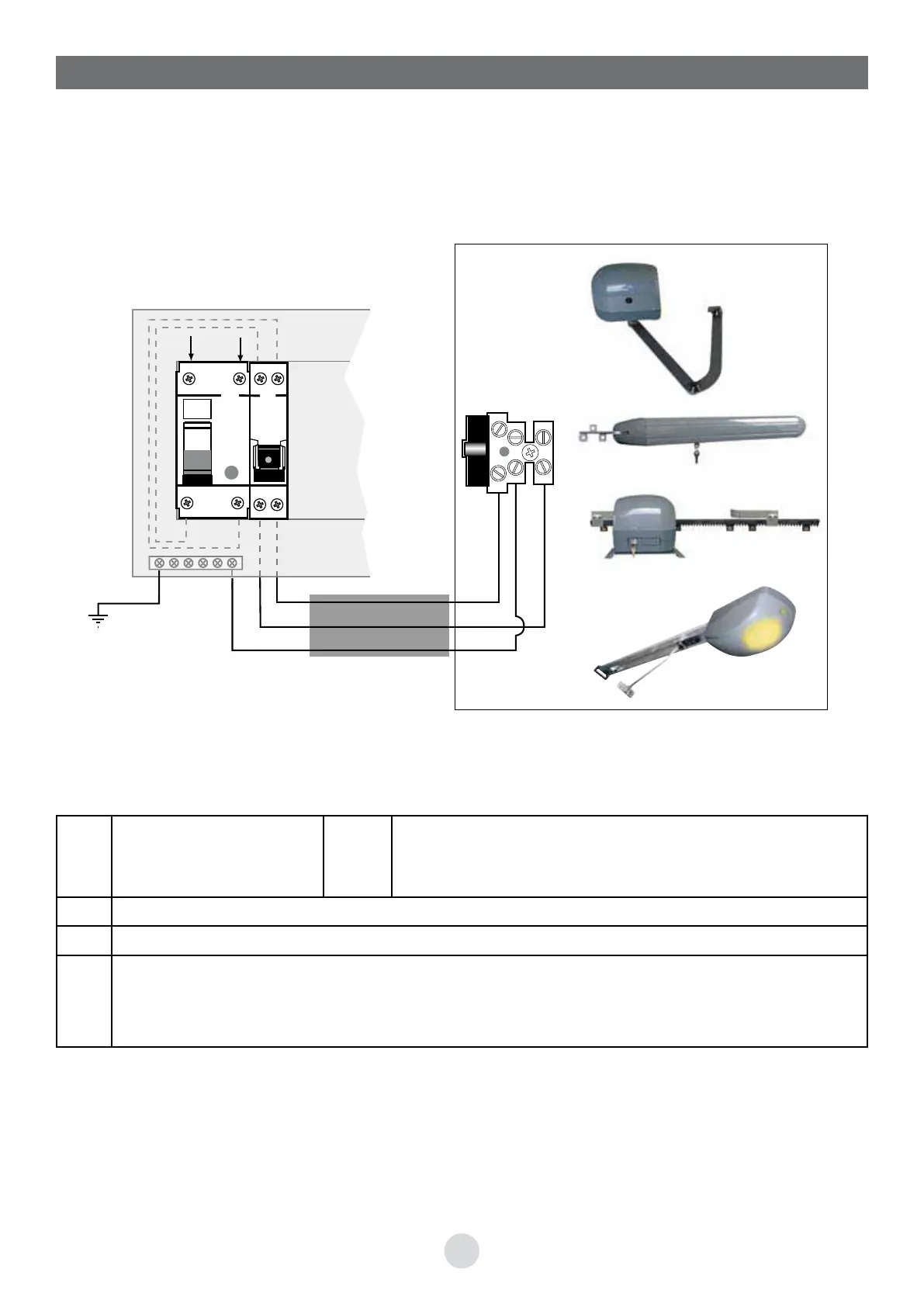

Ligação «eléctrica» do seu automatismo
