Verificar se a estrutura do portão é robusta e se os rodízios estão bem lubrificados.
Prever um calço de paragem no solo para a abertura e o fecho.
O ângulo de abertura e o bom funcionamento da motorização dependem da posição das patilhas de fixação
dos cilindros nos pilares e nos portões. É portanto importante escolher as cotas nas tabelas mais abaixo em
função dos parâmetros da sua instalação.
Nota: não há gancho direito ou esquerdo, os 2 são idênticos.
A. Escolha da localização vertical do gancho no pilar:
Esta escolha é determinada pela posição de um ponto forte (local
rígido) do portão como a armação ou uma barra de reforço.
Marcar então esse ponto no pilar, em seguida traçar um traço
de 5 cm por cima desse ponto.
Determinou a localização vertical do gancho
B. Implantação da patilha de fixação no pilar:
1. Medir o lado C do seu pilar (distância entre os rodízios e a margem do pilar)
2. Em função da sua cota C e do ângulo de abertura desejado, determinar com a ajuda das tabelas abaixo, as
cotas A e B .
3. Se seleccionar o orifício 1 ou o orifício 2, deve cortar o gancho como representado na figura, para permitir a
rotação do cilindro (ver gabarito de corte na página 24).

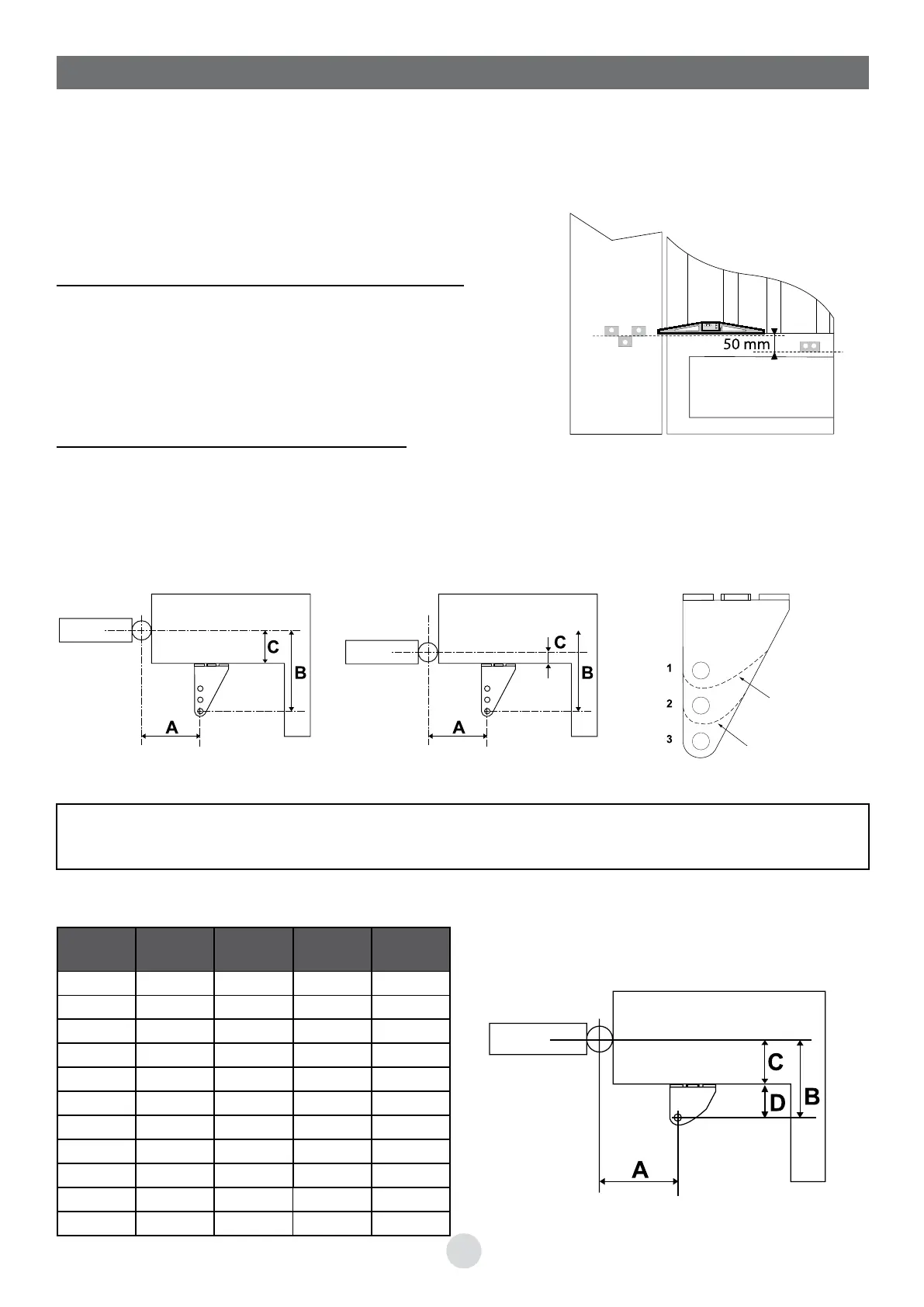

7. IMPLANTAÇÃO DAS PATILHAS DE FIXAÇÃO
Rodízios situados no meio do pilar
1. Cotas recomendadas para uma abertura a 90° (cotas em mm)
Rodízios situados no meio do pilar
Cortar aqui para
utilizar o furo 1
Cortar aqui para
utilizar o furo 2
A posição da patilha de fixação nos desenhos é apenas um exemplo.
Consulte as tabelas seguintes para saber qual a que se adapta ao seu sistema.
C Número
do furo
DBA
130
1 65 195 115
120
1 65 185 125
110
1 65 175 135
100
2 95 195 120
90
2 95 185 130
80
2 95 175 140
70
2 95 165 150
60
3 125 185 135
50
3 125 175 145
40
3 125 165 155
30
3 125 155 165
