Facility Explorer FX15 - Separately Powering Analog Outputs

FX15 Controller Technical Bulletin
39
AO V ~ Com
24V
AO Com
75
AO Com
78
77
76
AO3
AO4
80
79
AO V ~ Hot
71
AO Com
AO Com
74
73
72
AO1
AO2
FX16
91
Earth
V ~ Hot
93
92
V ~ Com
220Vac24 Vac
220Vac24 Vac

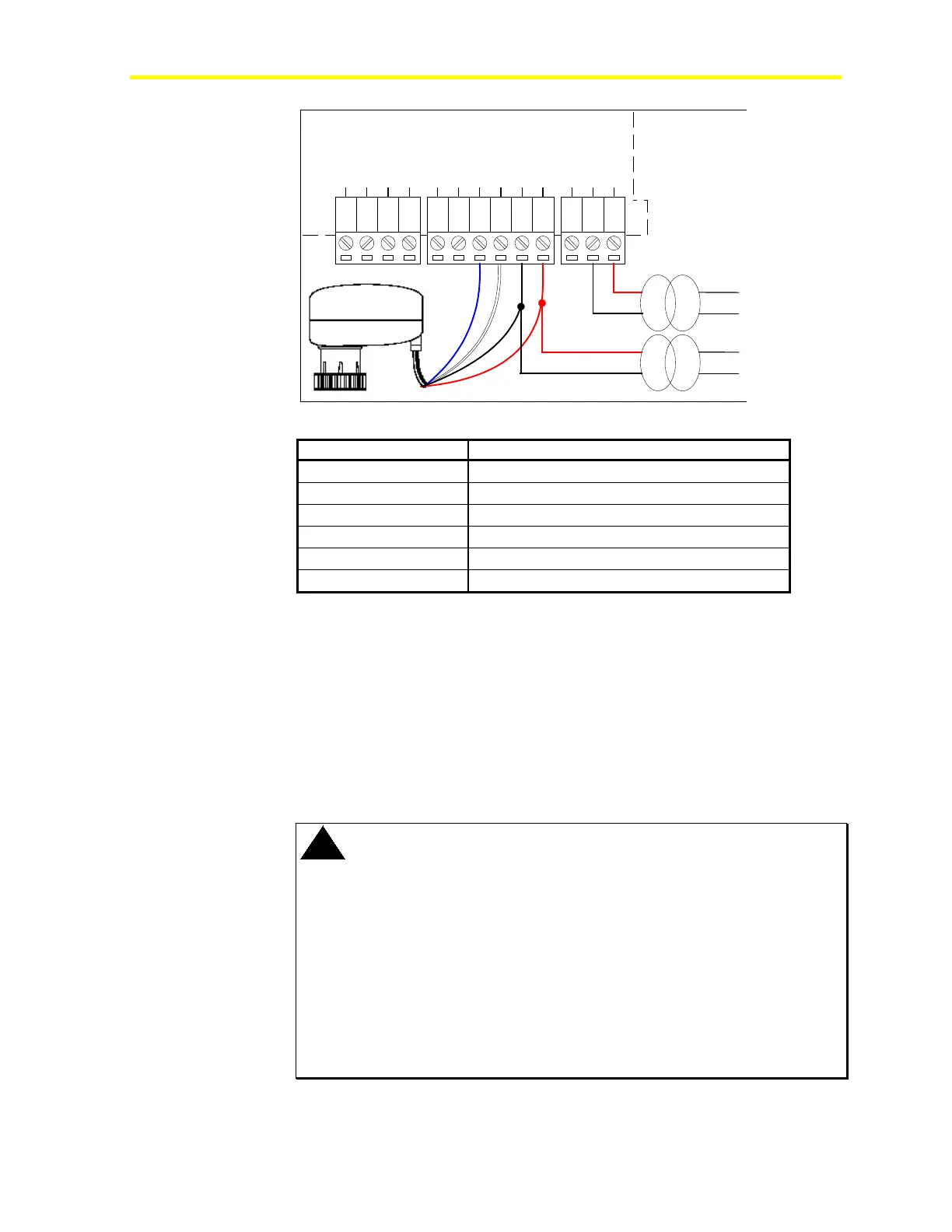

Figure 39: Separately Powering Analog Outputs
FX15 Terminals
Description
AO Com (77)
Common Reference
AO4 (78)
Analog Output 0-10 V
AO V~ Com (79)
AO Common Reference
AO V~ Hot (80)
AO Power Supply 24 VAC
V~ Hot (93)
FX15 Power Supply 24 V
V~ Com (92)
FX15 Common Reference
Note: The numbers inside the parentheses are the FX15 controller
terminal numbers.
Digital Outputs
The FX15 controller features nine digital outputs, available in two
hardware configurations: all nine relays, or four relays and five triacs.
Use the application software to configure the Digital Outputs for direct
acting or reverse acting.
!
WARNING: Risk of Electric Shock. Disconnect or isolate all power
supplies before making electrical connections. More than one disconnect or
isolation may be required to completely de-energize equipment. Contact with
components carrying hazardous voltage can cause electric shock and may
result in severe personal injury or death.
AVERTISSEMENT: Risque de décharge électrique. Débrancher ou isoler
toute alimentation avant de réaliser un branchement électrique. Plusieurs
isolations et débranchements sont peut-être nécessaires pour-couper
entièrement l'alimentation de l'équipement. Tout contact avec des composants
conducteurs de tensions dangereuses risque d'entraîner une décharge
électrique et de provoquer des blessures graves, voire mortelles.
15 VA
3 VA
FX15
