Faro Nisea Series - Installation; Electrical Connections

4747
NISEA
3 INSTALLATION
THE DEVICE MUST BE INSTALLED BY QUALIFIED TECHNICIANS.
- Check that the installation spaces comply with the indications given in the dimensions. To recess the
autoclave inside a cabinet, there must be enough space all around (20 mm sideways, 50 mm at the top, 30
mm at the back) it to ensure effective ventilation, and a wide opening at the rear for the power cable.
Make sure that there is sufcient air ow to properly cool the heat exchanger.
- Install the steriliser on a perfectly horizontal at surface and make sure that it is strong enough to
support the weight of the device (approximately 60 kg);
To prevent contact with water or other liquids that could cause short circuits and/or potential danger to
the operator, do not install the steriliser too close to basins, sinks or similar places;
Do not install the steriliser in excessively damp or poorly ventilated places;
Do not install the machine in environments where there is gas, ammable vapours and/or explosives;
- Position the equipment so that the mains switch is easily accessible.
- Install the equipment so that the power cable is not bent of pinched. It must be free to move to the power
socket.
- Install the equipment so that any external lling/drain hoses are not bent or pinched. They must be free
to move to the drain tank.

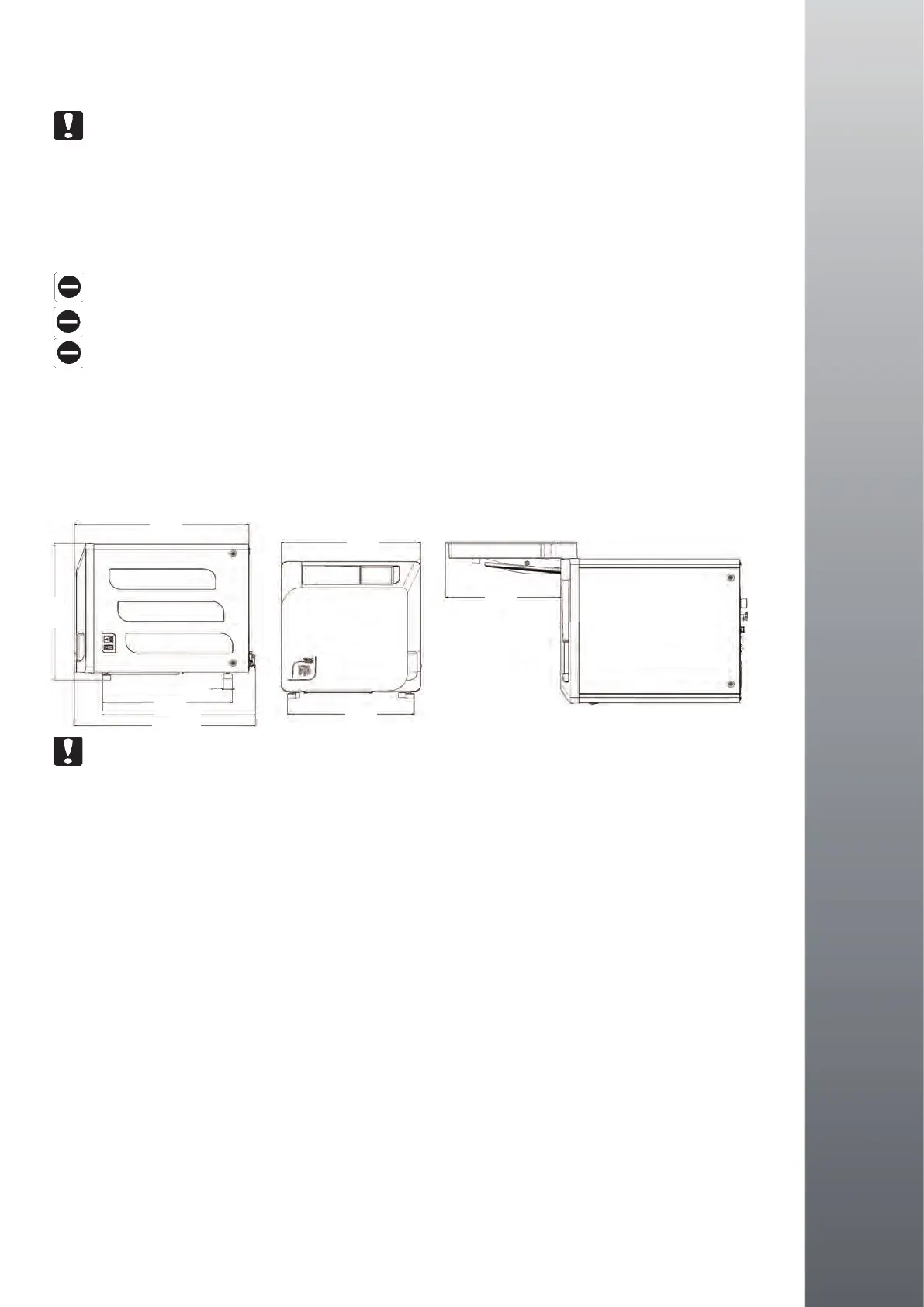

Model 18-23 sizes
There are two lifting points on the autoclave base.
When handling the equipment briey, it must be done by two people; the lifting points (for straps) are located
on the equipment feet. For longer handling, insert the pallet provided under the equipment.
Free the autoclave from the packaging.
- Position the autoclave on the support (table or cabinet) using straps.
-Makesurethatthesupportingsurfaceisnotmadeofammablematerial.
- Remove the straps and keep them for future handling.
- Use a spirit level to check that the support base is level in both directions, otherwise level the autoclave
using its adjustable front feet.
- Check that the power socket used is earthed.
- Check that the mains voltage matches that on the autoclave plate.
-Inserttheautoclaveplug,makingsurethatthecableisnotpinchedandthatitcanbeunpluggedeasily.
-Theplugisthemainsmeansofconnectiontothemainspower,soitmustbeeasyfortheoperatortoaccessand
use it.
Electrical connections
Inaccordancewiththelawsand/orregulationsinforce,thesterilisermustbeconnectedtoanearthedpowersocket
with adequate current capacity for the equipment consumption (see the data plate).
Thesocketmustbeproperlyprotectedbyaresidualcurrentcircuitbreakerwiththefollowingspecications:
- Nominal current In 16 A
- Differential current Idn 0.03 A
CAUTION
The manufacturer shall not be liable for damage caused by installing the steriliser with inadequate and/or unearthed
electrical systems.
NOTE
Always connect the power cable directly to the power socket.
Donotuseextensioncables,adaptersorotheraccessories.
450
1717
NISEA
Ingombri esterni
Sulla base dell’imballo dell’autoclave sono previsti dei punti di presa.
L’operazione di movimentazione breve dell’apparecchio deve essere effettuato da due
persone; i punti di presa per il sollevamento dell’autoclave (cinghie) sono calzate sui
piedini dell’apparecchio. Per una movimentazione prolungata dell’apparecchio è
necessario inserire il pallet in dotazione sotto l’apparecchio.
Liberare l’autoclave dall’imballo.
- Posizionare l’autoclave sul supporto (tavolo o mobile) aiutandosi con le apposite cinghie.
- Assicurarsi che il piano di appoggio non sia costituito da materiale infiammabile.
- Rimuovere le cinghie e conservarle per movimentazioni future.
- Verificare, con una bolla di livello, che la base di appoggio sia in piano nei due sensi,
altrimenti livellare l’autoclave agendo sui piedini regolabili anteriori.
- Verificare che la presa di alimentazione utilizzata sia dotata di messa a terra.
391
544
48
4
460
642
450
618
493
Ø
30
48
1717
NISEA
Ingombri esterni
Sulla base dell’imballo dell’autoclave sono previsti dei punti di presa.
L’operazione di movimentazione breve dell’apparecchio deve essere effettuato da due
persone; i punti di presa per il sollevamento dell’autoclave (cinghie) sono calzate sui
piedini dell’apparecchio. Per una movimentazione prolungata dell’apparecchio è
necessario inserire il pallet in dotazione sotto l’apparecchio.
Liberare l’autoclave dall’imballo.
- Posizionare l’autoclave sul supporto (tavolo o mobile) aiutandosi con le apposite cinghie.
- Assicurarsi che il piano di appoggio non sia costituito da materiale infiammabile.
- Rimuovere le cinghie e conservarle per movimentazioni future.
- Verificare, con una bolla di livello, che la base di appoggio sia in piano nei due sensi,
altrimenti livellare l’autoclave agendo sui piedini regolabili anteriori.
- Verificare che la presa di alimentazione utilizzata sia dotata di messa a terra.
391
544
48
4
460
642
450
618
493
Ø
30
Ø30
460
654
1717
NISEA
Ingombri esterni
Sulla base dell’imballo dell’autoclave sono previsti dei punti di presa.
L’operazione di movimentazione breve dell’apparecchio deve essere effettuato da due
persone; i punti di presa per il sollevamento dell’autoclave (cinghie) sono calzate sui
piedini dell’apparecchio. Per una movimentazione prolungata dell’apparecchio è
necessario inserire il pallet in dotazione sotto l’apparecchio.
Liberare l’autoclave dall’imballo.
- Posizionare l’autoclave sul supporto (tavolo o mobile) aiutandosi con le apposite cinghie.
- Assicurarsi che il piano di appoggio non sia costituito da materiale infiammabile.
- Rimuovere le cinghie e conservarle per movimentazioni future.
- Verificare, con una bolla di livello, che la base di appoggio sia in piano nei due sensi,
altrimenti livellare l’autoclave agendo sui piedini regolabili anteriori.
- Verificare che la presa di alimentazione utilizzata sia dotata di messa a terra.
391
544
48
4
460
642
450
618
493
Ø
30
1717
NISEA
Ingombri esterni
Sulla base dell’imballo dell’autoclave sono previsti dei punti di presa.
L’operazione di movimentazione breve dell’apparecchio deve essere effettuato da due
persone; i punti di presa per il sollevamento dell’autoclave (cinghie) sono calzate sui
piedini dell’apparecchio. Per una movimentazione prolungata dell’apparecchio è
necessario inserire il pallet in dotazione sotto l’apparecchio.
Liberare l’autoclave dall’imballo.
- Posizionare l’autoclave sul supporto (tavolo o mobile) aiutandosi con le apposite cinghie.
- Assicurarsi che il piano di appoggio non sia costituito da materiale infiammabile.
- Rimuovere le cinghie e conservarle per movimentazioni future.
- Verificare, con una bolla di livello, che la base di appoggio sia in piano nei due sensi,
altrimenti livellare l’autoclave agendo sui piedini regolabili anteriori.
- Verificare che la presa di alimentazione utilizzata sia dotata di messa a terra.
391
544
48
4
460
642
450
618
493
Ø
30
484
