Faro Nisea Series - 2 Descrizione Della Apparecchiatura

77
NISEA

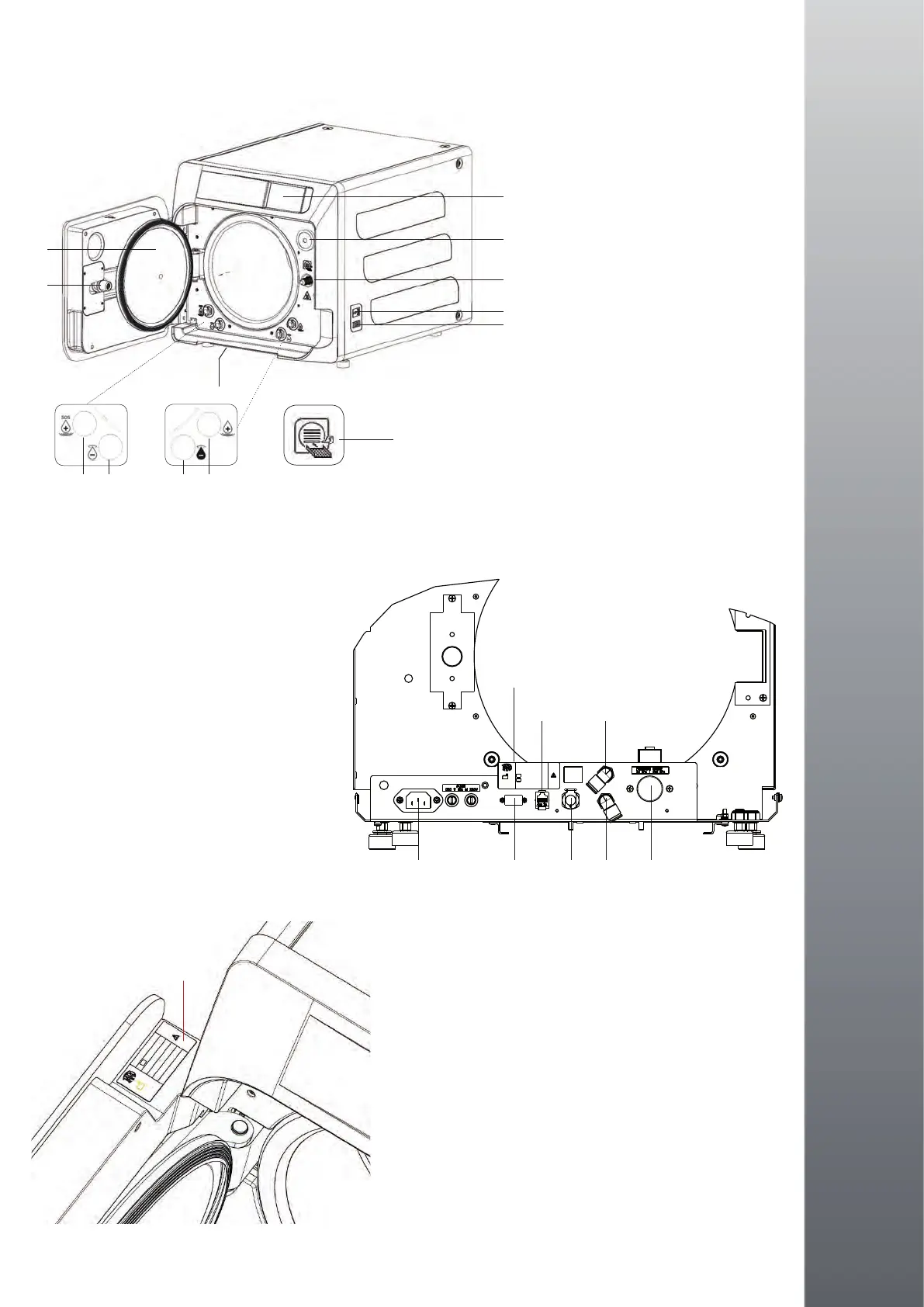

2 DESCRIZIONE DELLA APPARECCHIATURA
Fig. 2 e Fig. 3
20. Targhetta dati
Fig. 1
1. Display touch screen
2. Filtro bio-x
3. Vite chiusura motorizzata
4. Porta Usb
5. Interruttore generale
6. Innesto per carico serbatoio
di carico
7. Innesto per scarico serbatoio
di scarico
8. Innesto per scarico serbatoio
di carico
9. Innesto per carico manuale
di emergenza serbatoio di
carico
10.Boccolalettatachiusura
motorizzata
11. Oblò
19. Filtro anti-polvere *
21. Simbolo porta tray
Fig. 2 – Vista posteriore
12. Alimentazione
13. Porta RS-232 per stampante esterna
14. Porta LAN *
15. Innesto per scarico serbatoio di
scarico da rete idrica *
16.Satoserbatoiodiscarico
17.Satoserbatoiodicarico
18. Elettrovalvola per arico serbatoio
di carico da rete idrica *
(Pressione ammessa da
20 kPa ÷ 250 kPa)
* Solo per versione Premium
1111
NISEA
Fig.3
VEDI Fig. 1
1. Display touch screen
2. Filtro bio-x
3. Vite chiusura motorizzata
4. Porta Usb
5. Interruttore
6. Innesto per carico serbatoio di carico
7. Innesto per scarico serbatoio di scarico
8. Innesto per scarico serbatoio di carico
9. Innesto per carico di emergenza serbatoio di carico
10. Madre vite chiusura motorizzata
11. Oblò
19. Filtro anti-polvere *
VEDI Fig. 2 – Vista posteriore
12. Alimentazione
13. Porta RS-232 per stampante esterna
14. Porta LAN *
15. Innesto per scarico serbatoio di scarico da rete idrica *
16. Sfiato serbatoio di carico
17. Sfiato serbatoio di scarico
20
11
10
1
2
3
4
5
19
9 8 7 6
21
12 13 15 17 18
20
14 16
