6

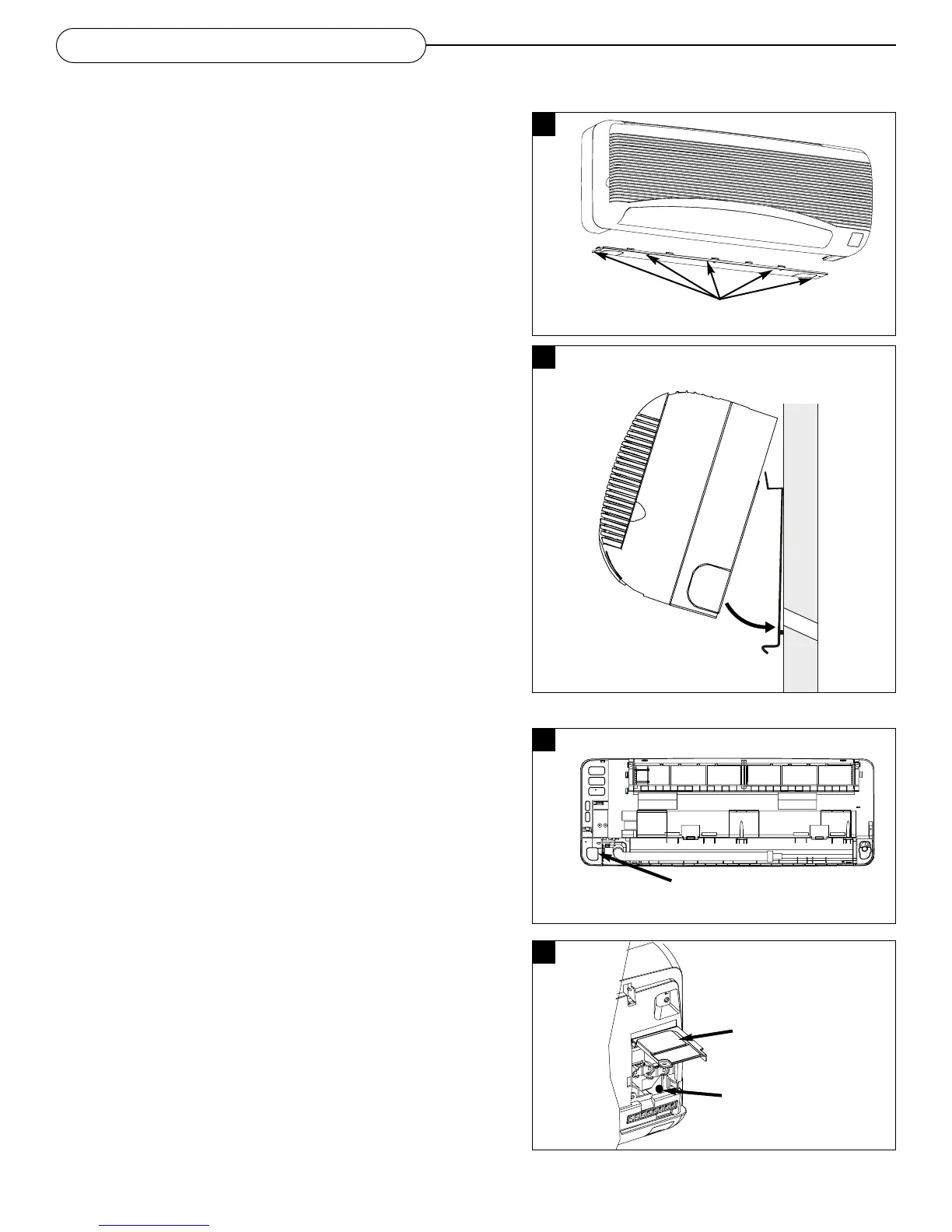

INSTALACIÓN DE UNIDAD INTERIOR
Retirar la cubierta de la base
Retire la cubierta de la base para tener acceso a las conexiones de
tubo y cable.
• Use un destornillador planto para soltar las pestañas de cubierta de la
base de la unidad interior. Las posiciones de las pestañas se indican
mediante marcas "triangulares" en la placa base
• No gire el destornillador para soltar la cubierta de la base de la unidad
interior; hacerlo dañará la pieza de plástico
115
Pestañas de cubierta de la base
Unir la unidad interior al soporte para pared
• Las conexiones de cables a la unidad interior deben estar terminadas antes
de unirla al soporte para pared
• Cuelgue la unidad de los ganchos de la parte superior del soporte para
pared
• Asegúrese de que la unidad esté horizontal
• Asegúrese de que la manguera de drenaje, el tubo y los cables de
conexión estén alineados y en la posición adecuada
116
Cuelgue la unidad de los ganchos de la
parte superior del soporte para pared
Cablear la unidad interior
Conecte los cables a la unidad interior al abrir la rejilla delantera
decorativa y seguir estos pasos:
• Retire el tornillo que asegura la cubierta de la caja de control
• Conecte los cables en la forma indicada en los diagramas de cableado de la
página 2 (también se puede encontrar un diagrama de cableado en la unidad)
• Dirija el cableado desde la parte posterior y a través de la abertura en el
frente como se muestra en la figura 7
• Asegúrese de que todos los terminales estén bien apretados
117
118
Dirija el cable por aquí y
hacia el frente
Tienda el cable de la parte
posterior y a través de esta
abertura
Cubierta de la caja
de control
Vista delantera
Vista posterior
