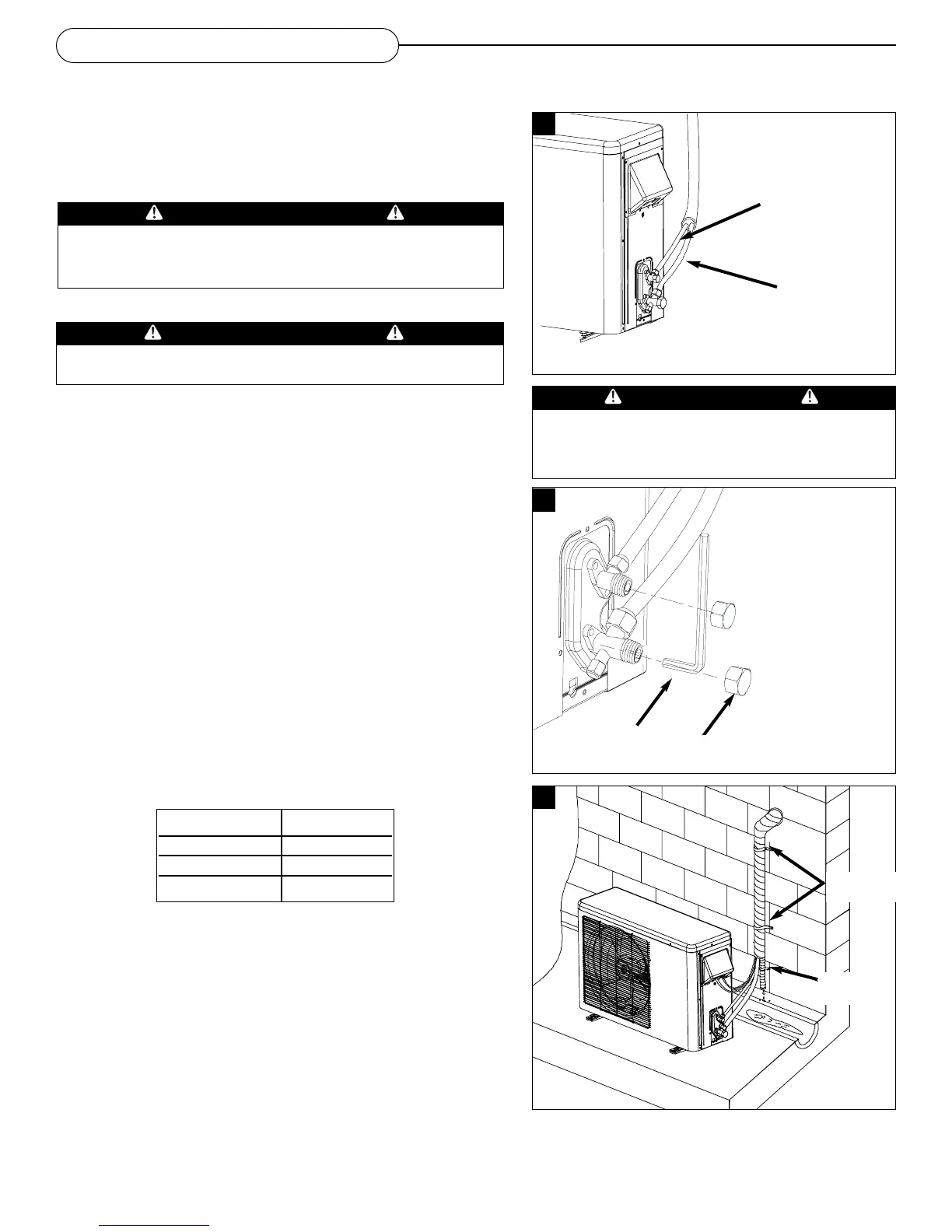

Restricción del tubo
Envuelva la conexión del tubo a la unidad con aislamiento y séllela
con cinta
Puede conectar más manguera de drenaje. El extremo de la salida de
drenaje no deberá tocar el suelo
Envuelva el tubo de conexión, la manguera de drenaje y los cables
con cinta desde la parte inferior a la superior, y asegúrelos a la pared
como se muestra en la figura 19
PRECAUCIÓN
Asegúrese de que el tubo y el cableado estén conectados
de manera correcta y firme, antes de encender.
1119
Manguera
de drenaje
Abrazadera
Buscar pérdidas de refrigerante
Conecte un manómetro múltiple al puerto de la línea de gas de la
unidad exterior
Use nitrógeno seco con refrigerante rastreador al revisar si hay fugas
Abra la válvula de baja presión del manómetro hasta que el
medidor muestre una lectura constante de alrededor de 150-200 psig
(10.32-13.8 bares)
Pruebe si hay fuga de refrigerante, especialmente alrededor de las
conexiones de tubería, con un detector de fugas de refrigerante
Si se encuentra una fuga, vuelva a apretar el conector con una llave
de torsión y repita la prueba
Al terminar la prueba de fuga, purgue el nitrógeno
Evacuar el aire del tubo y la unidad interior
Conecte la bomba de vacío a la unidad a través de manómetros de
múltiple. Es necesario extraer todo el aire del ciclo de refrigeración,
pues este aire contiene humedad, que puede causar un desperfecto
o reducir la eficiencia del compresor.
Abrir las válvulas de servicio para poner en funcionamiento
Desatornille las tapas de las válvulas de 2 y 3 vías
Después de que se instalan las líneas y se buscan fugas en ellas, mueva
las válvulas de líneas de líquido y gas a la posición completamente
abierta con la llave Allen para el funcionamiento de la unidad, como
se muestra en la figura 18
Vuelva a instalar la tapa y apriete al valor especificado a continuación
1118
Tamaño de tuerca Torsión (N.m.)
abocinada
1/4” 12.7 - 19.3
3/8” 35.6 - 44.4
1/2” 48.9 - 61.0
Use una llave
Allen para abrir
completamente para
el funcionamiento
de la unidad
Llave Allen
Tapa
ADVERTENCIA
La ley sólo permite que profesionales con licencia en calefacción,
ventilación y aire acondicionado ejecuten las siguientes operaciones.
Conectar el tubo a la unidad exterior
Alinee el centro del tubo y apriete lo suficiente con los dedos la tuerca
abocinada
Apriete la tuerca abocinada con una llave
1117
Línea de líquido
Línea de succión
PRECAUCIÓN
No apriete de más la tuerca abocinada. Esto puede dañar las roscas y
causar fugas.
INSTALACIÓN FINAL
