Fedders HFC1009N2F - Choix du Site Dinstallation

4
Avant de commencer l’installation, déterminer le site d’installation
de la section intérieure et de la section extérieure. Il est important
de mesurer correctement la longueur de tubulure nécessaire entre
les deux sections.
Sélectionner l’emplacement de la section extérieure
• S’assurer que les dispositifs de refoulement de la section
extérieure ne sont pas obstrués par des plantes ou des débris.
• Ne pas installer la section intérieure ou extérieure à proximité
d’une source de chaleur, de vapeur ou de gaz inflammable.
• Installer l’équipement dans un emplacement offrant un accès
facile pour l’entretien.
Sélectionner l’emplacement de la section intérieure
• Installer la section intérieure dans un endroit où doit sortir l’air
frais à l’intérieur.
• Installer la section intérieure dans un endroit où le jet d’air ne
sera pas obstrué.
• Le mur sur lequel la section intérieure sera installée doit être
structurellement solide et doit pouvoir supporter le poids de
l’équipement.
• Il est préférable d’installer la section intérieure sur un mur
extérieur offrant un accès à un dispositif de drainage adéquat.
• Installer l’équipement de façon à permettre le retrait rapide
du filtre à air et l’exécution sans interférence des opérations
d’entretien.
• Préserver les espaces minimaux avec les murs, le plafond et
le plancher qui sont indiqués dans le figure 3, page 5 de
ce manuel.

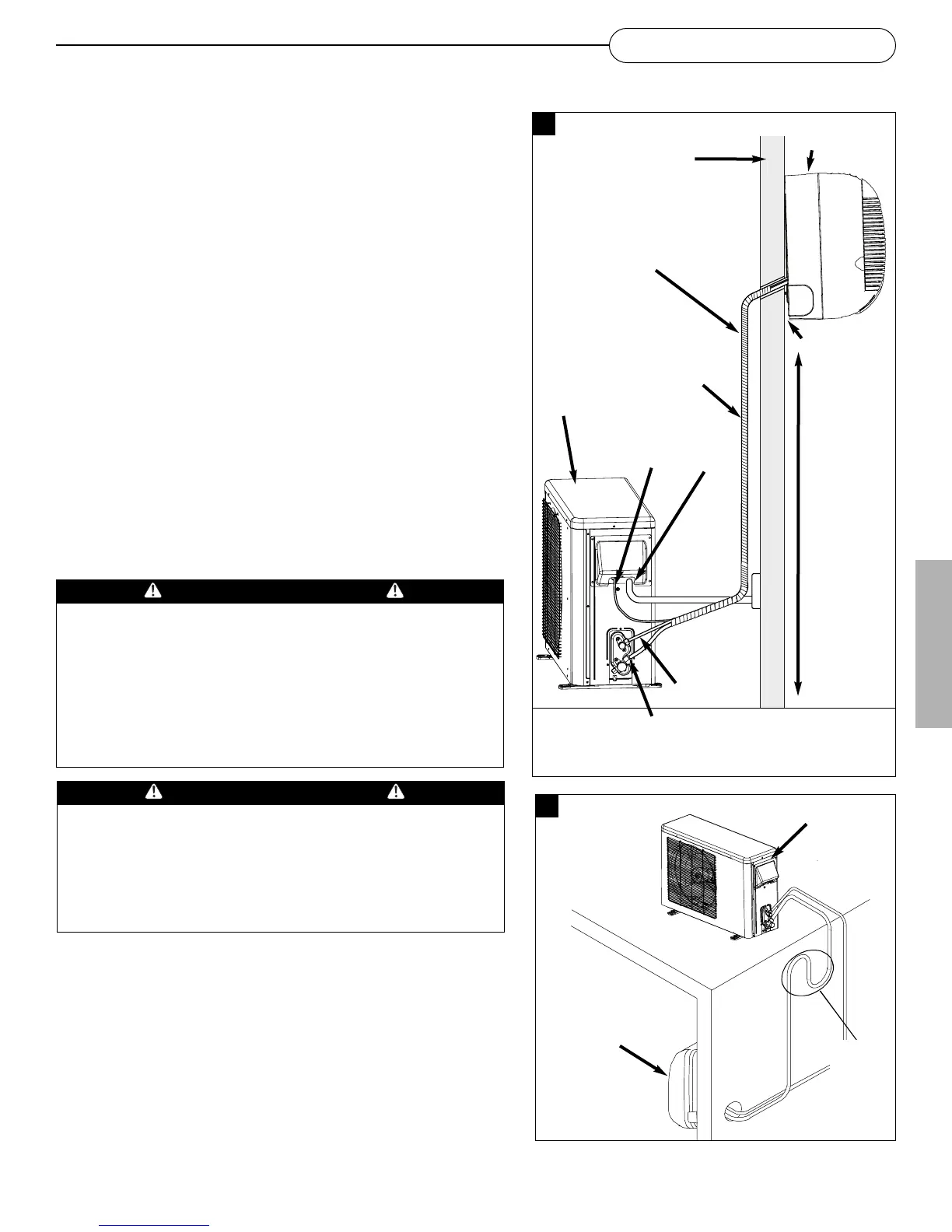

La différence
de hauteur
maximale
entre la
section
intérieure et
la section
extérieure
est de 16,5
pi (5,03 m).
Section
extérieure
Section
intérieure
Mur
Mur
Support
mural
Piège à
huile
Toit
111
112
Section
extérieure
Enrober la
tubulure avec
du ruban et
de l’isolant
Alimen-
tation
secteur
Alimen-tation
24VDC
Canalisation
de liquide
Canalisation
d’aspiration
Section
intérieure
La longueur
maximale de
tubulure entre la
section intérieure
et la section
extérieure est de
32 pi (9,75 m).
ATTENTION
Longueur de tubulure et charge de réfrigérant
La section intérieure est livrée avec une charge de réfrigérant
suffisante pour une tubulure atteignant 16,4 pi (5 m).
S’il est nécessaire d’installer une tubulure dépassant 16,4 pi (5
m), ajouter 0,23 oz/pi de réfrigérant pour chaque longueur
supplémentaire de 1 pi (30,48 cm).
La longueur maximale de tubulure entre la section
intérieure et la section extérieure est de 32 pi (9,75 m).
ATTENTION
Hauteur de l’appareil
Si la section extérieure est plus haute que la section intérieure,
un piège à huile doit être installé tous les 12 pieds (3,66 m) sur
la canalisation d’admission.
La différence de hauteur maximale entre la section
intérieure et la section extérieure est de 16,5 pi (5,03 m).
FRANÇAIS
CHOIX DU SITE D’INSTALLATION
