7

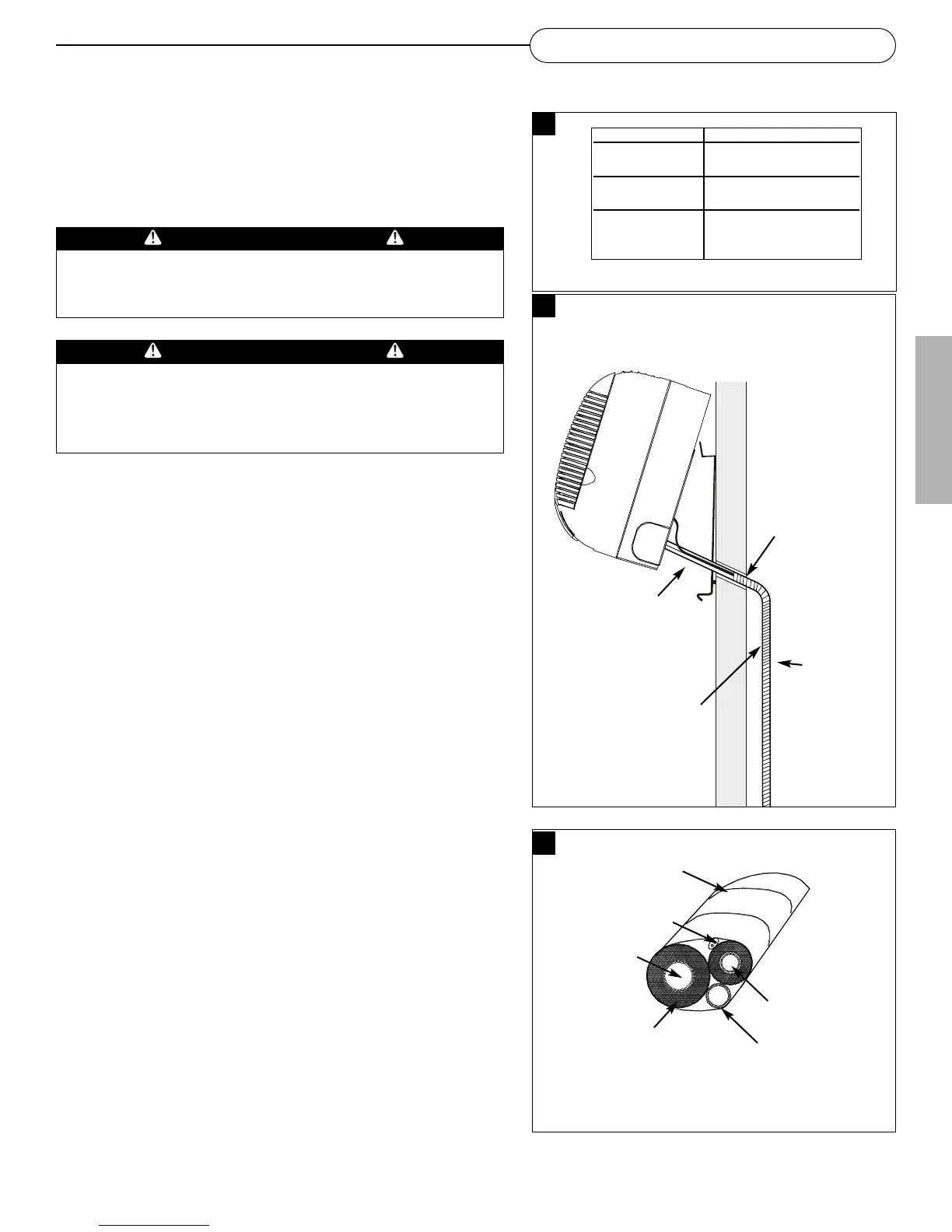

INSTALACIÓN DE UNIDAD INTERIOR
Conectar el tubo a la unidad interior
• Apriete lo suficiente la tuerca abocinada con los dedos, luego apriétela
con una llave de torsión de acuerdo con la tabla de la figura 9
• Envuelva con cinta todo el tubo expuesto. No envuelva el tubo que se
ubicará dentro de la unidad
• Pase el tubo, la manguera de drenaje y el cable de conexión a través
de la pared con la manguera de drenaje en la parte inferior
• Asegúrese de que todo el tubo, la manguera de drenaje y el cable de
conexión giren hacia abajo al pasar y salir de la pared
Tenga cuidado
al doblar
Tubo, manguera de
drenaje y cable de
conexión
Cinta
Cinta
Cable de conexión
Línea de
succión
Aislamiento
Tubo de drenaje
Línea de líquido
1110
119
1111
La línea de líquido y la línea de succión deberán estar
aisladas. El tubo de drenaje en el exterior de la unidad
también deberá estar aislado.
No envuelva el tubo
que se ubicará dentro
de la unidad
Diámetro del tubo Torsión lb. pie (N.m.)
1/4” 9.36 - 14.23
(6.35 mm) (12.7 - 19.3)
1/2” 36.06 - 45.00
(12.70 mm) (48.9 - 61.0)
3/8” 26.25 - 32.75
(9.52 mm) (35.6 - 44.4)
Cortar el tubo y los cables
• Mida la distancia entre las unidades interior y exterior
• Corte el tubo aproximadamente 10% más largo que la distancia
medida
• Corte los cables eléctricos a una longitud al menos 6.5 pies (2 metros)
mayor que la distancia medida
PRECAUCIÓN
Quite las rebabas de los bordes del tubo cortado. Si no se quitan las
rebabas, pueden causar pérdidas de refrigerante cuando el equipo
esté en funcionamiento.
PRECAUCIÓN
Cualquier doblez en el tubo debe tener un radio mínimo de
4" (100 mm) para impedir fugas. Doble los tubos con precaución.
No retire la tuerca abocinada del tubo en la unidad interior antes de
que esté listo para conectarlo a la unidad exterior.
ESPAÑOL
