7

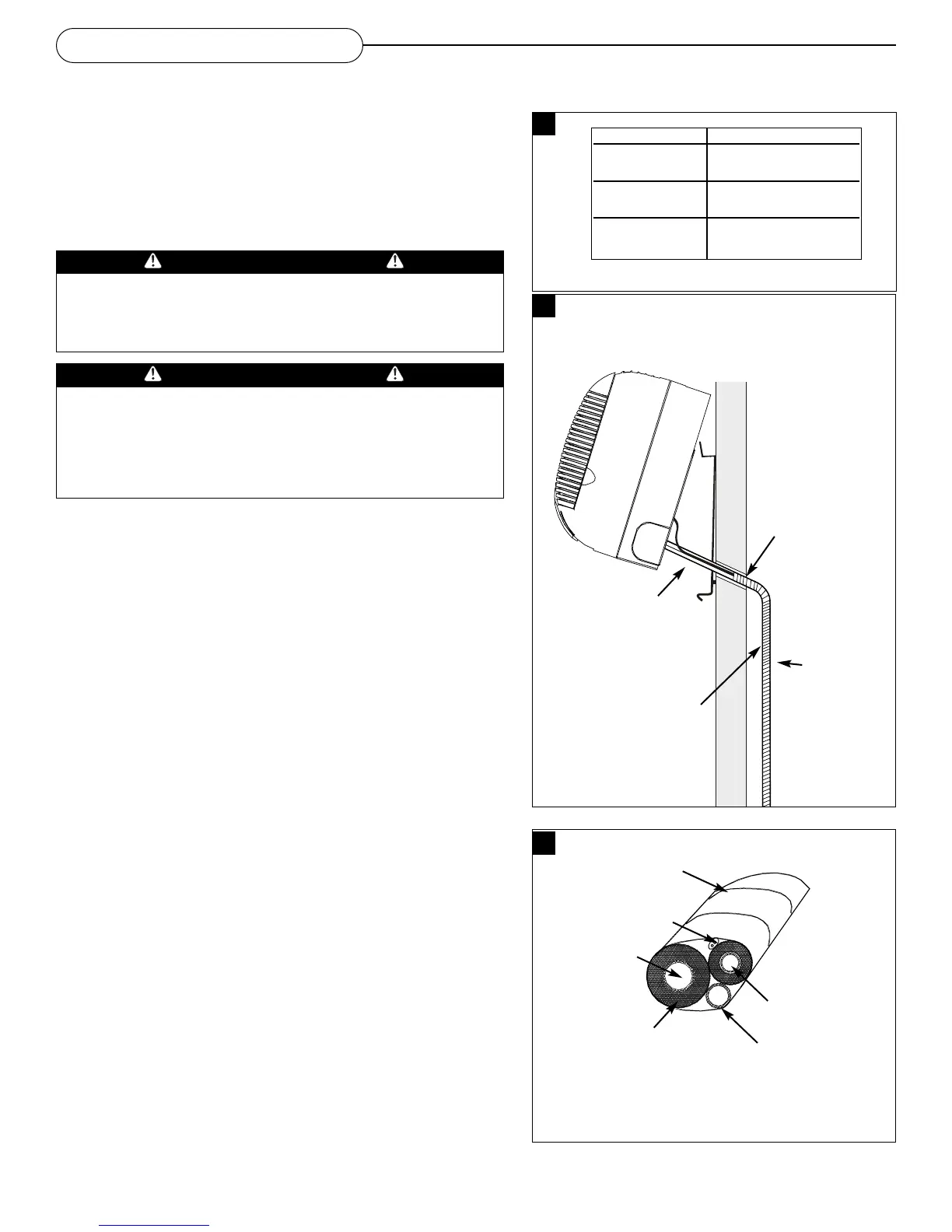

Connexion de la tubulure à la section intérieure
• Serrer suffisamment le raccord conique avec les doigts, puis
avec une clé dynamométrique conformément au tableau de la
figure 9.
• Avec du ruban, enrober toute la tubulure exposée. Ne pas
enrober la tubulure qui sera installée à l’intérieur de
l’équipement.
• Faire passer la tubulure, le tuyau de drainage et le fil de
connexion dans le mur avec le tuyau de drainage dans le bas.
• S’assurer que toute la tubulure, la tuyauterie de drainage et le
fil de connexion sont en obliques vers le bas lorsqu’ils
traversent le mur.
Faire attention
en pliant
Tubulure, tuyau de
drainage et fil de
connexion
Ruban
Ruban
Fil de connexion
Canalisation
d’aspiration
Isolant
Tubulure de
drainage
Canalisation
de liquide
1110
119
1111
La canalisation de liquide et la canalisation
d’aspiration doivent être isolées. La tubulure de
drainage à l’extérieur de l’équipement doit
également être isolé.
Ne pas enrober la
tubulure qui sera
installée à l’intérieur
de l’équipement
Diamètre du tube Couple en lb-pi (N.m.)
1/4” 9,36 - 14,23
(6,35 mm) (12,7 - 19,3)
1/2” 36,06 - 45,00
(12,70 mm) (48,9 - 61,0)
3/8” 26,25 - 32,75
(9,52 mm) (35,6 - 44,4)
Découpage de la tubulure et des câbles
• Mesurer la distance entre la section intérieure et la section extérieure.
• Couper la tubulure avec environ 10% de plus que la distance mesurée.
• Couper les fils électriques avec au moins 6,5 pieds (1,98 m) de
plus que la distance mesurée.
ATTENTION
Enlever les ébarbures sur les rebords de la tubulure coupée.
Si les ébarbures ne sont pas enlevées, elles risquent de causer
une fuite de réfrigérant durant le fonctionnement de
l’équipement.
ATTENTION
Toute courbure de la tubulure doit avoir un rayon d’au moins 4
po (100 mm) pour éviter les fuites. Plier les tubes avec
délicatesse.
Ne pas enlever le raccord conique sur la tubulure de la
section intérieure avant de procéder au raccordement à la
section extérieure.
INSTALLATION DE LA SECTION INTÉRIEURE
