Fedders HFC1009N2F - Retrait du Couvercle de Base; Installation de la Section Intérieure Sur Le Support Mural; Câblage de la Section Intérieure

6
FRANÇAIS

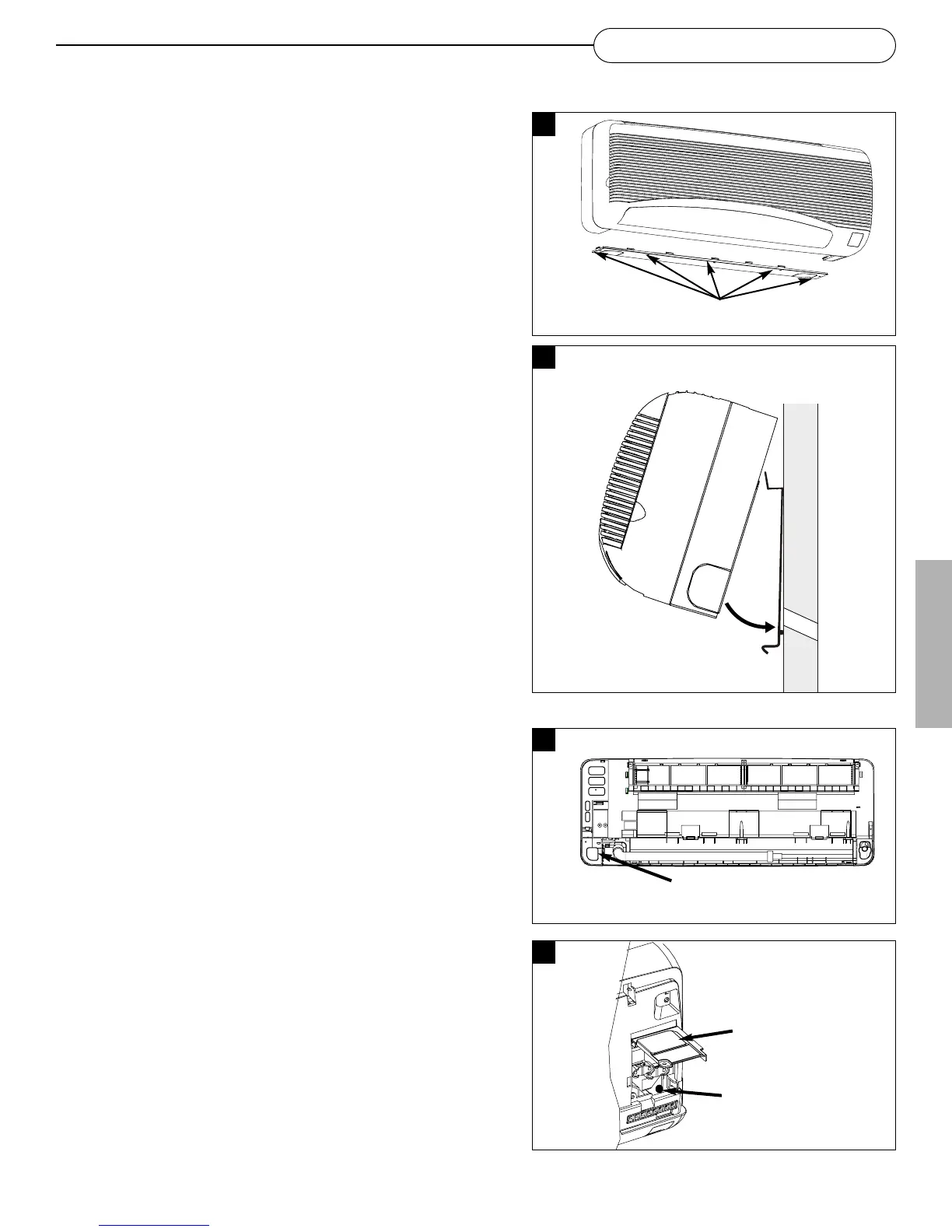

Retrait du couvercle de base
Retirer le couvercle de base, de façon à pouvoir accéder à la
tubulure et aux connexions électriques.
• Utiliser un tournevis à pointe plate pour dégager les languettes
du couvercle de base de la section intérieure. La position des
languettes est indiquée par des symboles triangulaires sur la
plaque de base.
• Ne pas tourner le tournevis pour détacher le couvercle de base
sur la section intérieure (une telle action risquerait
d’endommager les composants en plastique).
115
Languettes du couvercle de base
Installation de la section intérieure sur le support mural
• Les raccordements électriques de la section intérieure doivent être
terminés avant de l’installer sur le support mural.
•Accrocher l’équipement sur les crochets dans le haut du support
mural.
• S’assurer que l’équipement est au niveau.
• S’assurer que le tuyau de drainage, la tubulure et les fils de
connexion sont correctement alignés et bien placés.
116
Accrocher l’équipement sur les crochets
dans le haut du support mural.
Câblage de la section intérieure
Connecter les fils de la section intérieure en ouvrant la grille avant
décorative, puis exécuter les opérations suivantes :
• Enlever les vis retenant le couvercle du boîtier de commande
• Connecter les fils électriques conformément aux schémas de câblage
de la page 2 (un schéma de câblage figure également sur
l’équipement).
• Faire passer les fils électriques depuis l’arrière et vers le haut
dans l’ouverture avant, conformément à la figure 7.
• S’assurer que toutes les bornes sont bien serrées.
117
118
Faire passer le câble ici,
puis en haut vers l’avant
Câble venant de
l’arrière, passant dans
cette ouverture
Couvercle du boîtier
de commande
Vue avant
Vue arrière
INSTALLATION DE LA SECTION INTÉRIEURE
