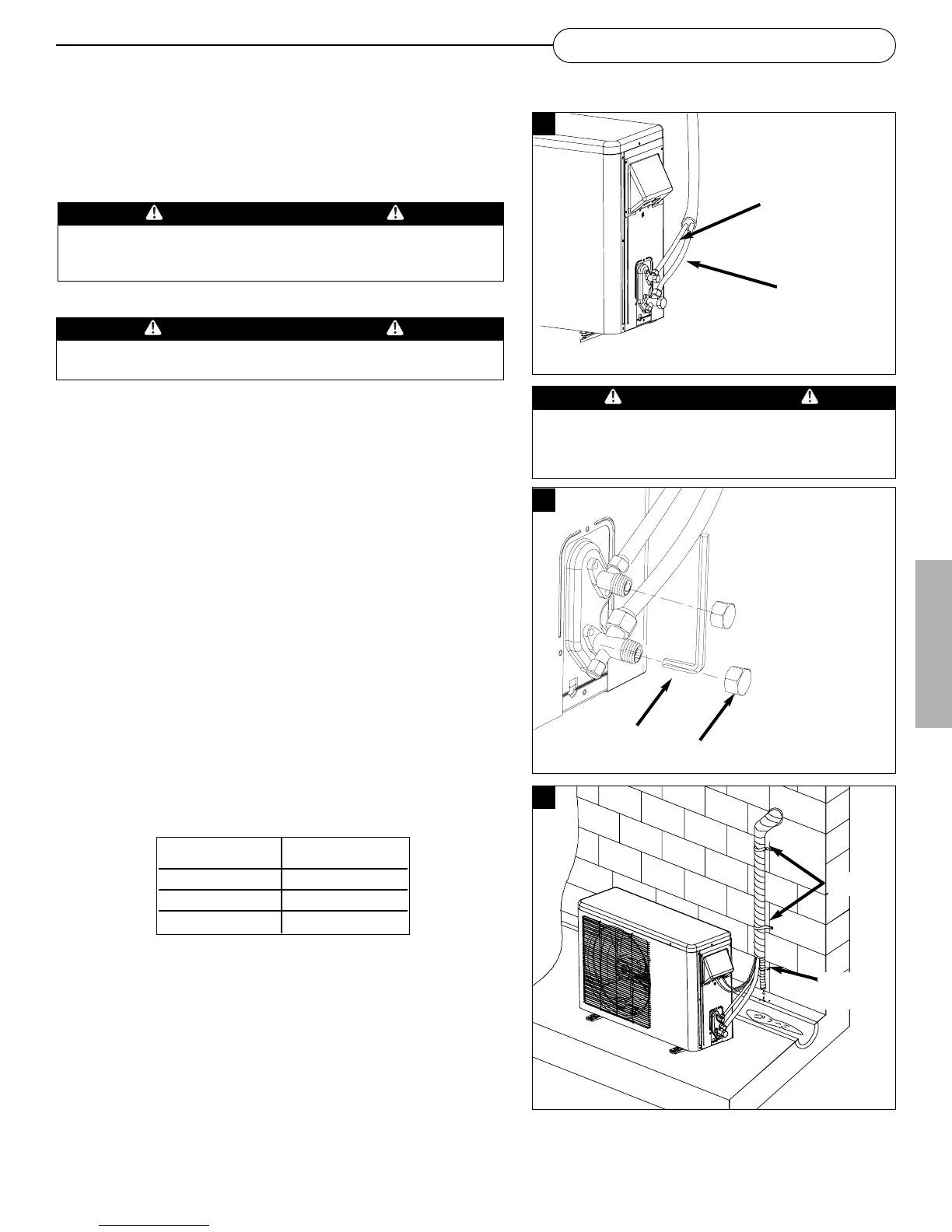

10
Fixation de la tubulure
• Enrober la connexion de tubulure sur l’équipement avec de
l’isolant, puis couvrir hermétiquement avec du ruban adhésif.
• Il est permis de connecter un tuayu de drainage
supplémentaire. L’extrémité de l’orifice de drainage ne doit
pas toucher le sol.
• Enrober la tubulure de connexion, le tuyau de drainage et les
fils électriques avec du ruban (de bas en haut), puis fixer ces
éléments sur le mur conformément à la figure 19.
ATTENTION
Avant de mettre l’équipement sous tension, s’assurer
que tous les tubes et tous les fils électriques sont
solidement et correctement connectés.
1119
Tuyau de
drainage
Étrier
Recherche de fuite de réfrigérant
• Connecter un manomètre de pression d’admission sur le port
de la canalisation de gaz de la section extérieure.
• Pour vérifier la présence de fuites, utiliser de l’azote sec avec
traces de réfrigérant.
• Ouvrir la vanne de pression basse du manomètre jusqu’à ce
qu’il indique une mesure stable d’environ 150-200 psig
(10,32-13,8 bars).
• Avec un détecteur de fuite de réfrigérant, vérifier la
présence de fuites, particulièrement à proximité des
connexions de tubulure.
• Si une fuite est découverte, resserrer le connecteur avec une
clé dynamométrique et répéter le test.
• Lorsque le test de fuite est terminé, purger l’azote.
Évacuation de l’air dans la tubulure et la section intérieure
Connecter la pompe d’aspiration à l’équipement via les
manomètres de pression d’admission. Il est nécessaire de
retirer tout l’air du cycle de réfrigération car il contient de
l’humidité et il pourrait causer une erreur de fonctionnement
ou réduire l’efficacité du compresseur.
Ouverture des vannes de fonctionnement
• Dévisser les capuchons sur les valves à deux et trois voies.
• Lorsque toutes les canalisations ont été installées et que la
recherche de fuites est terminée, ouvrir complètement la valve
de liquide et la valve de gaz avec une clé Allen, avant la mise
en service de l’équipement (voir la figure 18).
• Réinstaller le capuchon et serrer selon les spécifications ci-dessous.
1118
Grosseur du
raccord conique Serrage (N.m.)
1/4” 12,7 - 19,3
3/8” 35,6 - 44,4
1/2” 48,9 - 61,0
Utiliser la clé Allen
pour ouvrir
complètement lors
de la mise en
service de
l’équipement
Clé Allen
Capuchon
MISE EN GARDE
La loi exige que les opérations suivantes soient exécutées
uniquement par un technicien qualifié en génie climatique.
Connexion de la tubulure de la section extérieure
• Aligner le centre de la tubulure et serrer suffisamment le
raccord conique avec les doigts.
• Serrer le raccord conique avec une clé de serrage.
1117
Canalisation
de liquide
Canalisation
d’aspiration
ATTENTION
Éviter tout serrage excessif du raccord conique. Une telle action
risquerait d’endommager le filetage et de causer une fuite.
INSTALLATION FINALE
FRANÇAIS
