DGP(L)−...−B
Festo DGP(L)−...−B 0609g Svenska
101

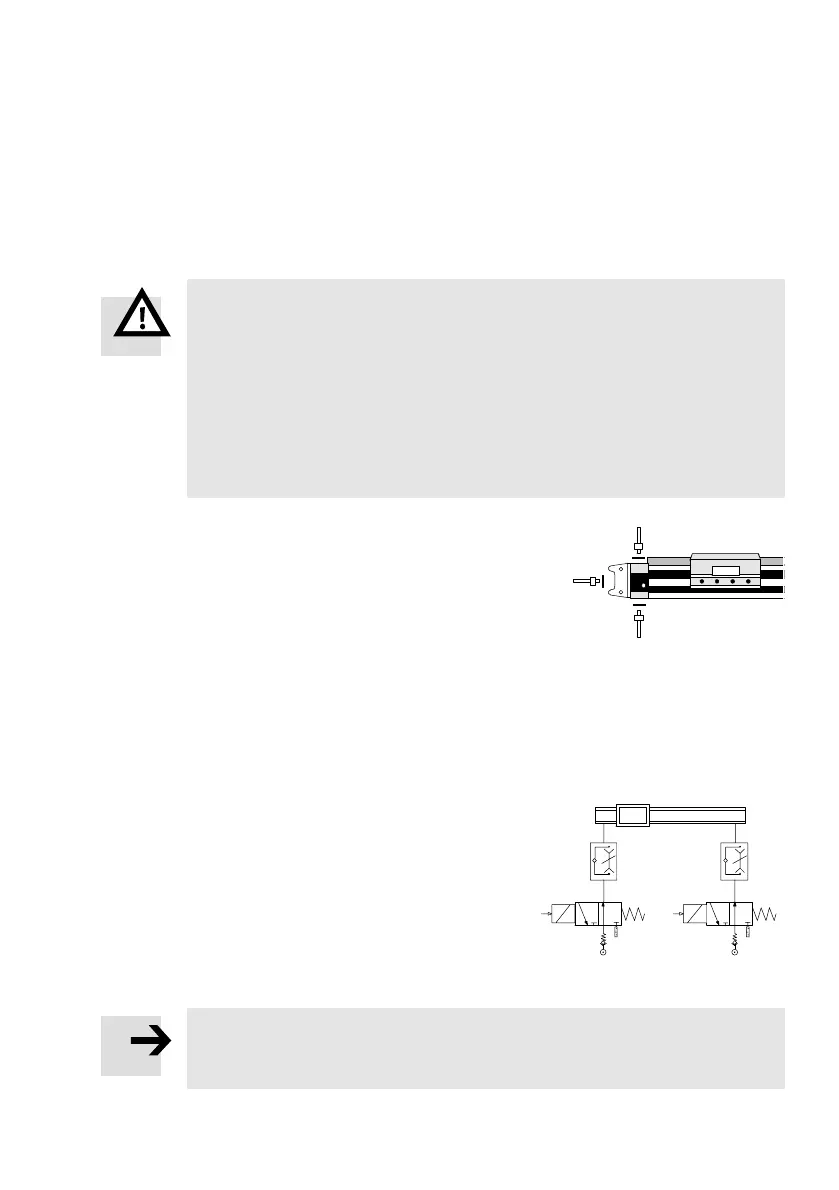

Pneumatisk montering
Vid montering i vertikalt eller snett läge:
Varning
Vid tryckfall faller den rörliga arbetsmassan ned. Okontrollerade rörliga massor
kan leda till person− eller sakskador (klämrisk).
(rörlig massa = löparens massa + arbetslastens massa)
S Läs dokumentationen till SPC11/200.
Där finns de pneumatiska kopplingar med vilka fallet kan fördröjas (endast
vid servopneumatisk positionering).
S Kontrollera om backventiler av typen HGL−... är nödvändiga (endast
vid
användning som cylinder).
S Välj tryckluftsanslutningar.
Förutom fabriksanslutningarna (A) finns
även alternativa anslutningar (B, C). De är
försedda med låsskruvar.
På variant ...−D2 (med luftanslutning på båda sidor) kan luftanslutning inte
göras på bara en sida.
Inställning av löparens hastighet (endast cylinder):
S Använd strypbackventiler av typen GRLA−....
Styrning av DGP(L)−... (endast cylinder):
S Använd 3/2−ventiler
(öppna i utgångsläget)
för båda tryckluftsanslutningarna
eller:
S Använd proportionalventilen MPYE−5−....
Endast på så sätt fixeras löparen mellan
ändlägena när den stoppas.
Notera
Kopplingen i Bild 19 lämpar sig inte för att stoppa löparen vid ett tryckfall.
Då ska låsningsenheten variant DGPK−... användas.
Bild18
A
C
B
Bild19
