DGP(L)−...−B
Festo DGP(L)−...−B 0609g Svenska
100

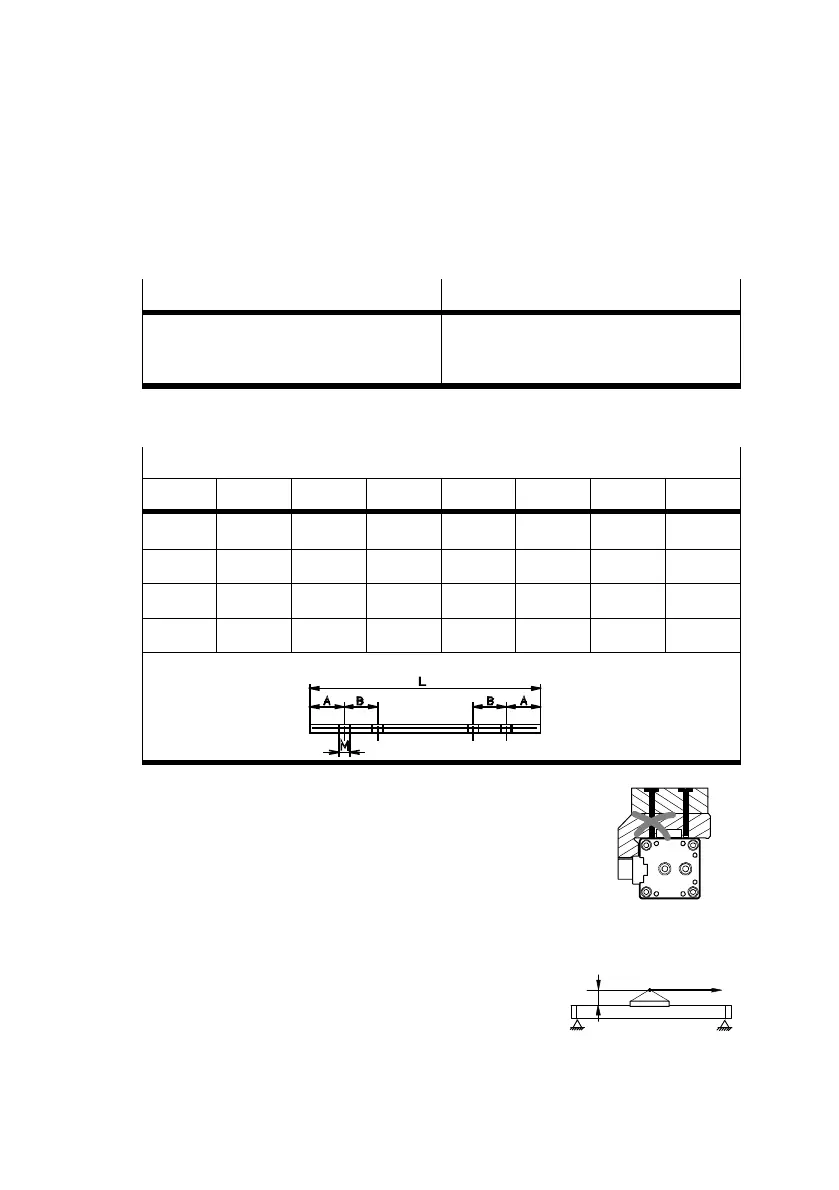

Montering av arbetslasten:
1. Välj ett monteringssätt:
DGPL−...
DGP−...
1. Spårmuttrar NSTL−... vid löparen
2. Gängade hål och centreringselement
(se Tillbehör) vid löparen
3. Genomgående hål och gängade hål i
medbringaren (se bild 1)
Bild14: Monteringsmöjligheter för arbetslasten
Mått för spårmuttrar NSTL−...
j 8...18 25 32 40 50 63 80
L  100 128 166 199 229 319
A  13 14 25 24 30 30
B  15 15 20 20 35 35
M  M5 M5 M5 M8 M8 M8
Bild15
Vid monteringsmöjlighet 2 måste
skruvarna vara kortare än de gängade
hålen.
2. Placera arbetslasten så att tippmomentet
av kraften F parallellt med den rörliga
axeln och hävarmen a förblir lågt.
Bild16
Bild17
a
F
