Till Bild12 (endast DGP−... som cylinder):
1. Skruva ur skruvarna.
2. Ta bort stiften (endast på DGP−50/63).

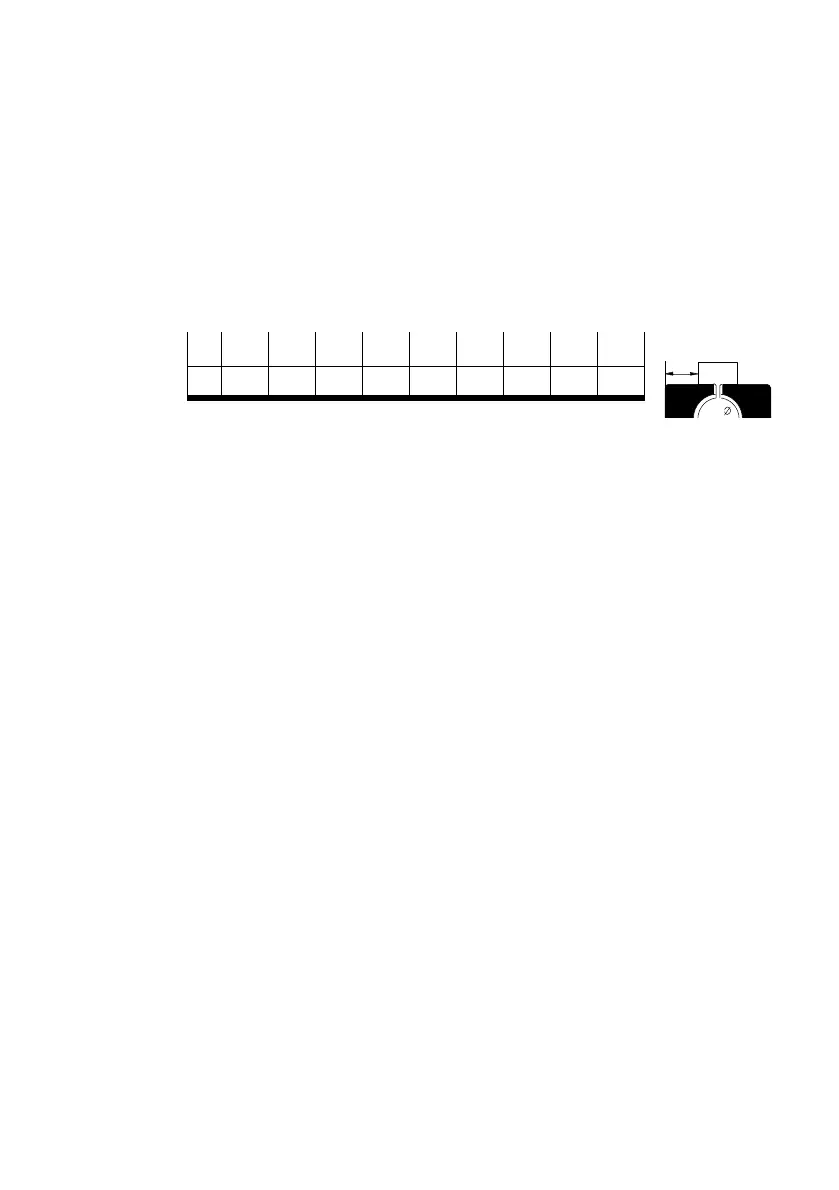

Placera en kloss på motsatta sidan för att hålla emot (mått x).
j 8 12 18 25 32 40 50 63 80
X 6,25 8,5 11 13 17,5 21,5 33 41 47
Bild13
3. Dra löparenheten (12) uppåt (H = monteringshjälp).
4. Tryck ned bandsystemet (med ett lätt motstånd).
5. Ta bort passningsstycket (13).
6. Skjut in bulten (B) genom hålen.
7. Montera löparenheten (12) igen med skruvar (och ev. stift).
8. Sätt glidmuttrarna (G) på bultens ändar.
9. Sätt medbringaren av typen FKP−... på glidmuttrarna.
X
