DGP(L)−...−B
Festo DGP(L)−...−B 0609g Svenska
98
Vid arbetslaster med egen styrning (endast DGP−... som cylinder):
1. Se till att en frihetsgrad följs mellan
löparen och arbetslasten.
Använd här medbringaren typ FKP−....
2. Fäst medbringaren FKP vid medbringaren
på DGP−...:
 för DGP−8/12/18−... enligt Bild9.
 för DGP−80−... enligt Bild10 och Bild11.
 för DGP−25/32/40/50/63 enligt Bild12.

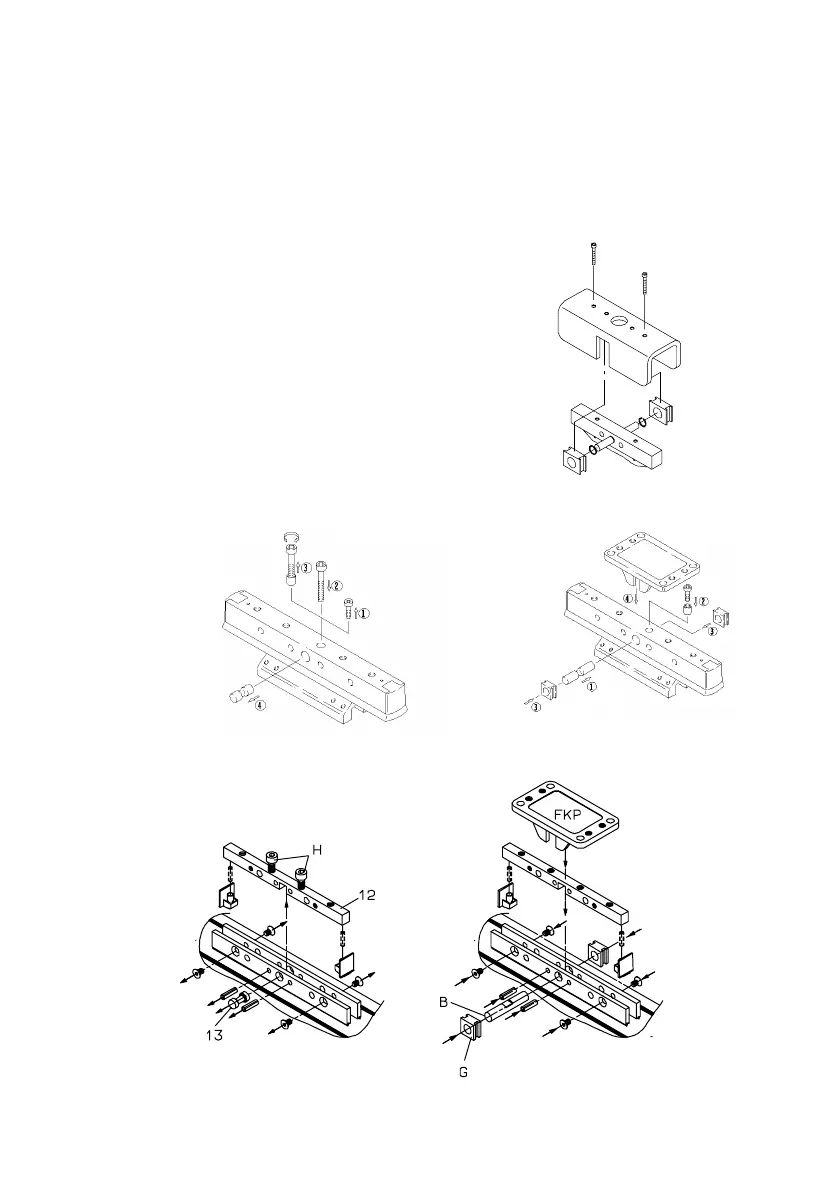

Bild9: DGP−8/12/18
Bild10: DGP−80 (1) Bild11: DGP−80 (2)
FKP
Bild12: DGP−25...63
DGP−25/32: 4 Nm
DGP−40/50/63: 8 Nm
