DGP(L)−...−B
Festo DGP(L)−...−B 0609g Svenska
97

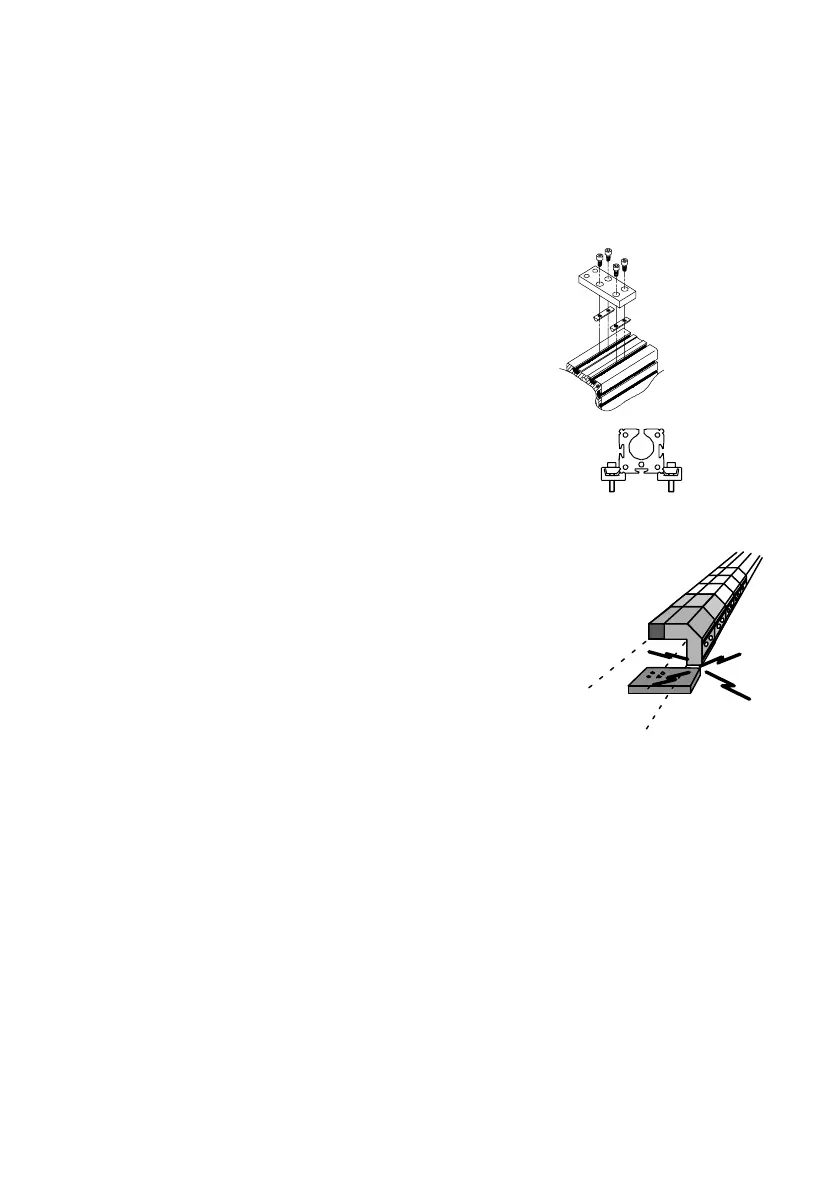

Montering av profilfästen MUP−...:
1. Montera DGP(L)−... så att alla komponenter
kan nås.
2. Placera profilfästena vid DGP(L)−... enligt
Bild7.
Vid dimensionerna 32 till 80 glider
spårmuttrarna i spåret på varje ställe i
profilen när de vrids.
3. Dra åt fästskruvarna jämnt.
4. Se till att profilfästena befinner sig utanför
löparens rörelseområde.
Skjut löparen en gång längs hela slaget.
Bild7
DGP(L)−32...80
DGP(L)−8...25
Bild8
