DGP(L)−...−B
Festo DGP(L)−...−B 0609g Deutsch
12
Bei Hublängen > 500 mm:
Bei Ansteuerung des DGP(L)−... mit Hilfe von SPC11 oder SPC200 muss die
Drucklufteinspeisung beidseitig erfolgen (Merkmal D2).
Nur die beidseitige Einspeisung garantiert optimale Dynamik.
Einbau, elektrisch
Bei Positionsabfrage mit Näherungsschaltern:
S Achten Sie darauf, dass der Mindestabstand L zwischen statischen oder
bewegten ferritischen Massen und den Näherungsschaltern
den in Bild20
angegebenen Werten entspricht.
Dadurch vermeiden Sie Fehlschaltungen durch Fremdbeeinflussung.
j
L
DGP(L)−80−B 5,0 mm
DGP(L)−63−B 14,0 mm
DGP(L)−50−B 11,4 mm
DGP(L)−40−B 5,6 mm
DGP(L)−32−B 4,8 mm
DGP(L)−25−B 4,2 mm
DGP(L)−18−B 40,0 mm
DGP(L)−12−B 30,0 mm
DGP(L)−8−B 20,0 mm

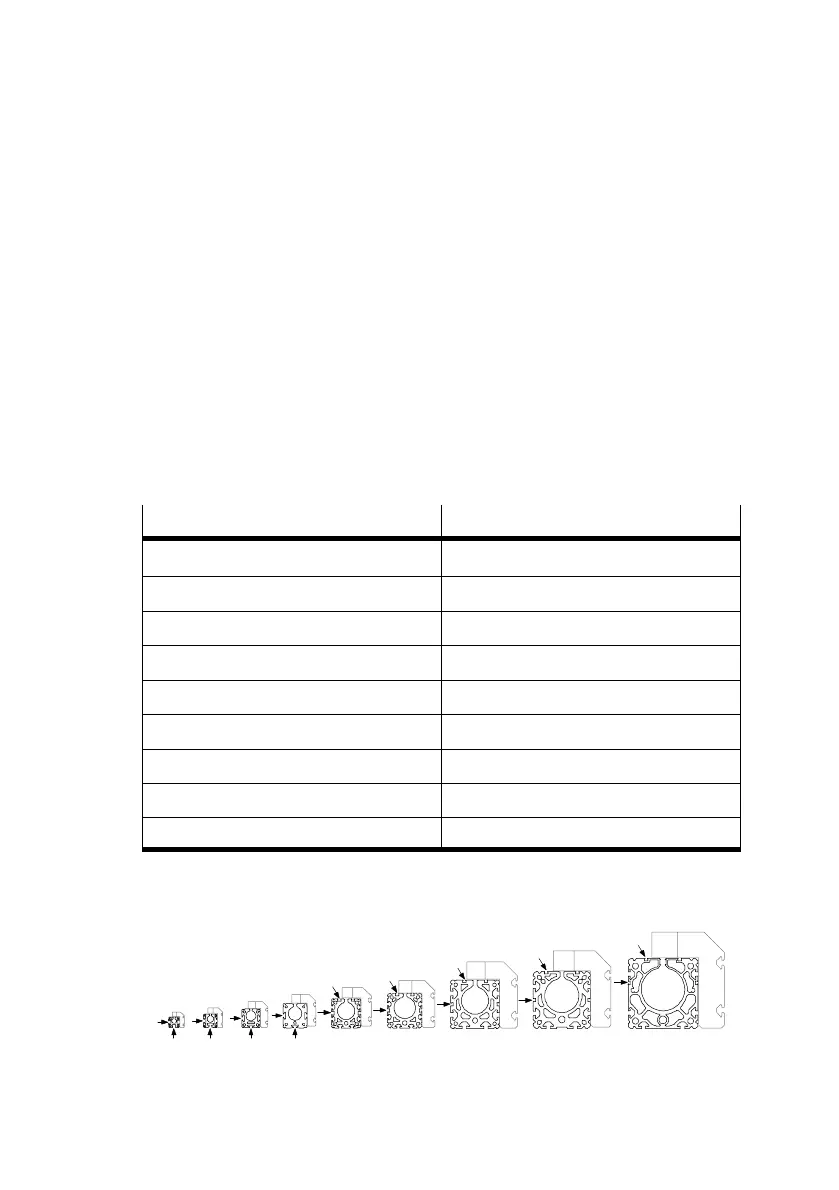

Bild20
S Platzieren Sie die Näherungsschalter wie folgt:
Bild21
8 12 18 25 32 40 50 63 80
