Fijación de la carga a desplazar
1. Elija un método de fijación:
DGPL−...
DGP−...
1. Tuercas deslizantes NSTL−... en la corredera
2. Agujeros roscados y elementos de centrado
(véase Accesorios") en la corredera
3. Agujeros pasantes y agujeros
roscados en el arrastrador
(verFig 1).

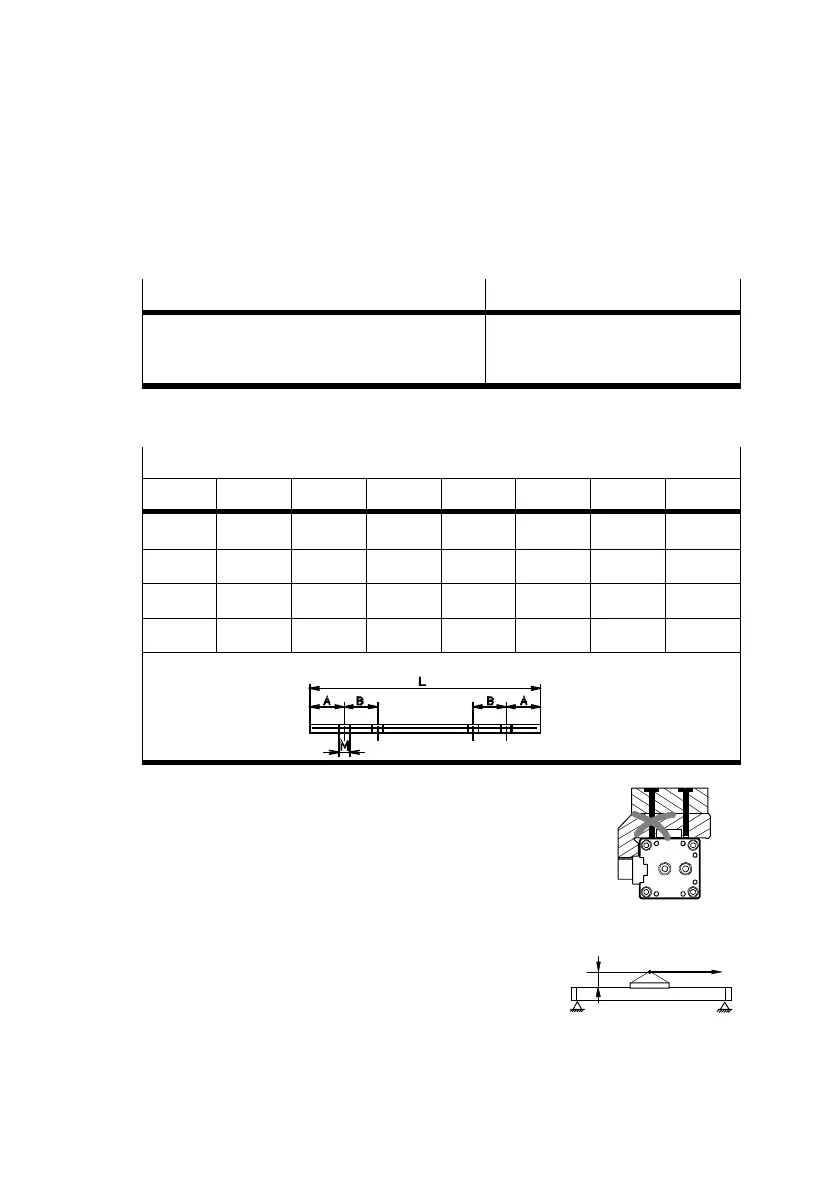

Fig.14: Métodos de fijación de la carga de trabajo
Dimensiones de las tuercas deslizantes NSTL−... [mm]
j 8...18 25 32 40 50 63 80
L  100 128 166 199 229 319
A  13 14 25 24 30 30
B  15 15 20 20 35 35
M  M5 M5 M5 M8 M8 M8
Fig.15
Si se utiliza el método de fijación 2, los
tornillos deben ser más cortos que el
agujero roscado.
2. Coloque la carga de forma que el par de
giro de la fuerza F paralela al eje de
movimiento y el brazo de palanca a"
sean bajos.
Fig.16
Fig.17
a
F
