Pour le montage de fixations pour profilé de type MUP−... :
1. Mettre en place le DGP(L)−... de manière à
ce que tous les organes de commande
soient accessibles.
2. Fixer les fixations pour profilé sur le
DGP(L)−... conformément à la Fig.7.
Un léger basculement permet d’insérer les
tasseaux pour les tailles 32 à 80 dans
la
rainure.
3. Serrer uniformément les vis de fixation.
4. S’assurer que les fixations pour profilé se
trouvent en dehors de la zone de déplace
ment du chariot.
Pour cela, déplacer le chariot une fois sur
toute la course.

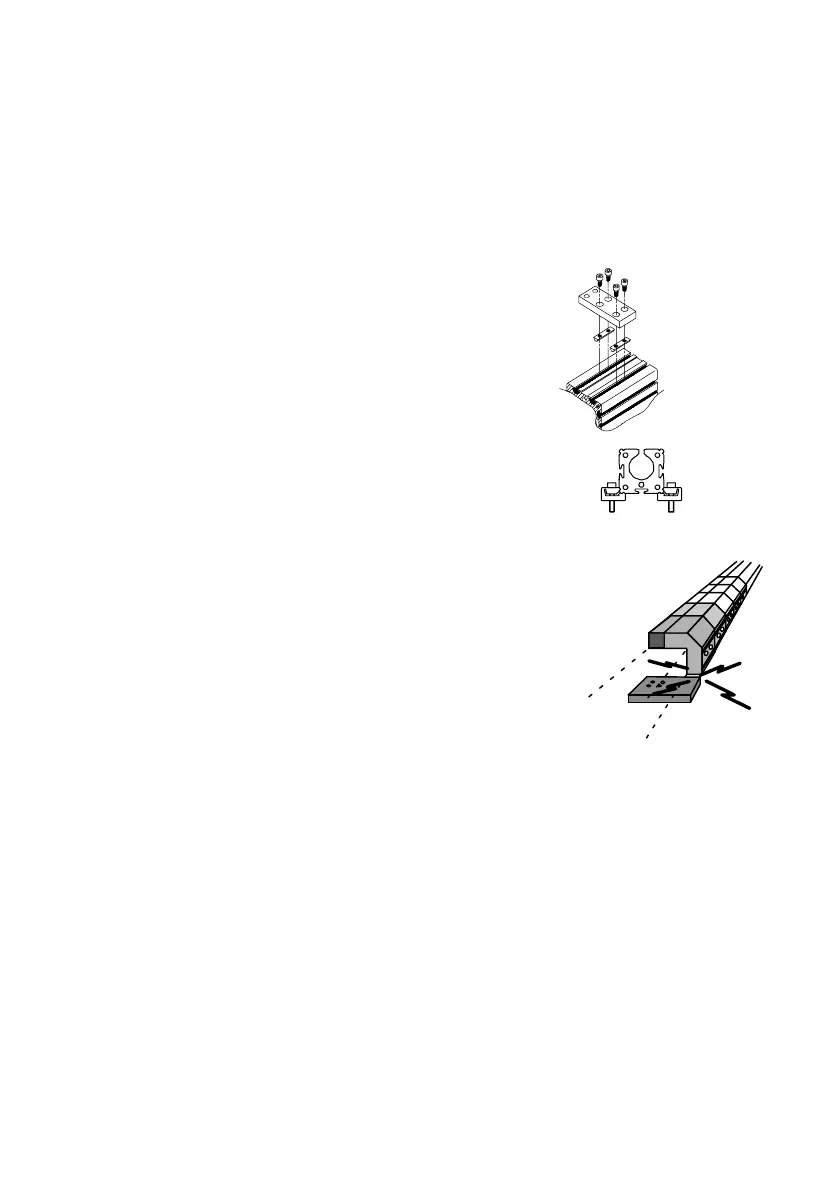

Fig.7
DGP(L)−32...80
DGP(L)−8...25
Fig.8
