DGP(L)−...−B
Festo DGP(L)−...−B 0609g Italiano
82

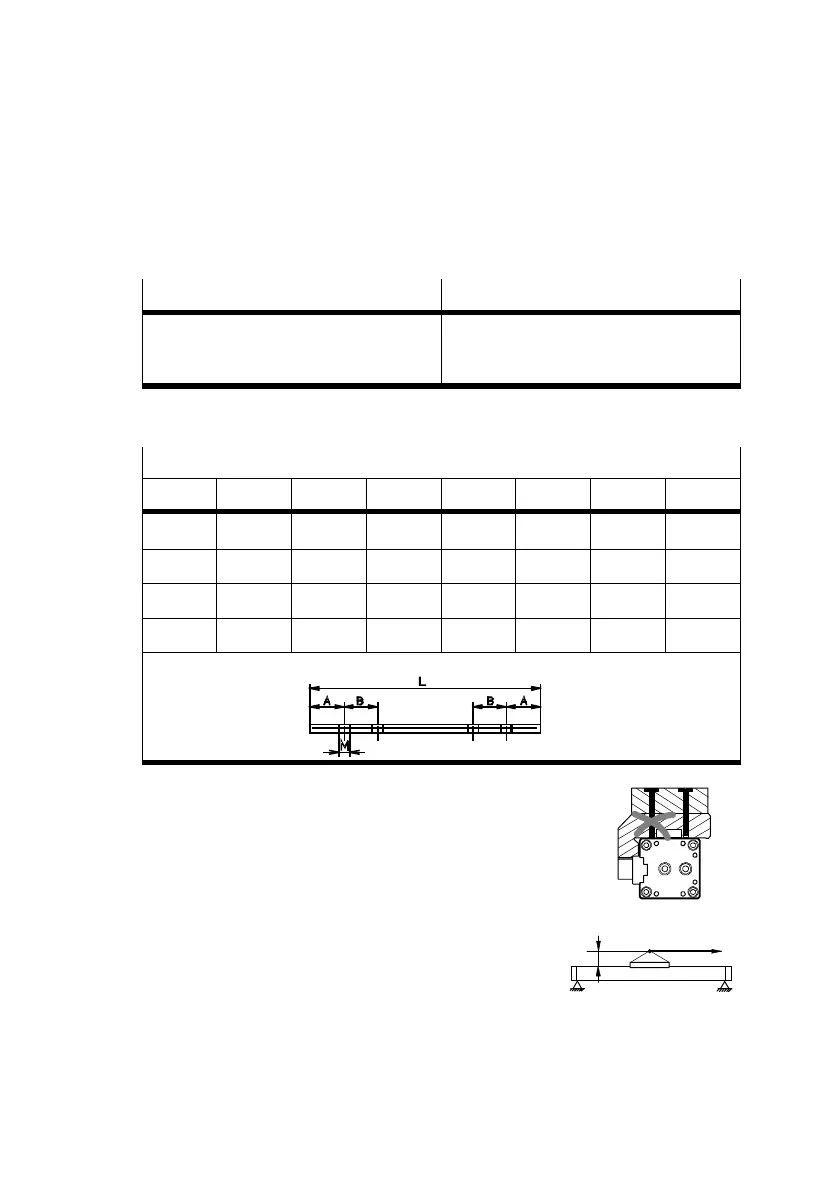

Fissaggio del carico:
1. Selezionare una possibilità di fissaggio:
DGPL−...
DGP−...
1. Tasselli NSTL−... al cursore
2. Fori filettati e elementi di centraggio
(vedi Accessori) al cursore
3. Fori passanti e fori filettati nel trascina
tore (vedi Fig. 1)
Fig.14: Possibilità di fissaggio del carico
Dimensioni dei tasselli NSTL−... [mm]
j 8...18 25 32 40 50 63 80
L  100 128 166 199 229 319
A  13 14 25 24 30 30
B  15 15 20 20 35 35
M  M5 M5 M5 M8 M8 M8
Fig.15
Nel caso della possibilità di fissaggio 2 le
viti devono essere più corte dei fori
filettati.
2. Il carico deve essere posizionato in modo
che la coppia di ribaltamento risultante
dalla forza F parallela all’asse di trasla
zione e al braccio di leva a risulti ridotta.
Fig.16
Fig.17
a
F
