In aggiunta a Fig.12 (solo per DGP−... come cilindro):
1. Rimuovere le viti di fissaggio.
2. Rimuovere i perni (solo per DGP−50/63).
Posizionare un blocchetto per il bloccaggio sul lato opposto (misura x).
j 8 12 18 25 32 40 50 63 80
X 6,25 8,5 11 13 17,5 21,5 33 41 47

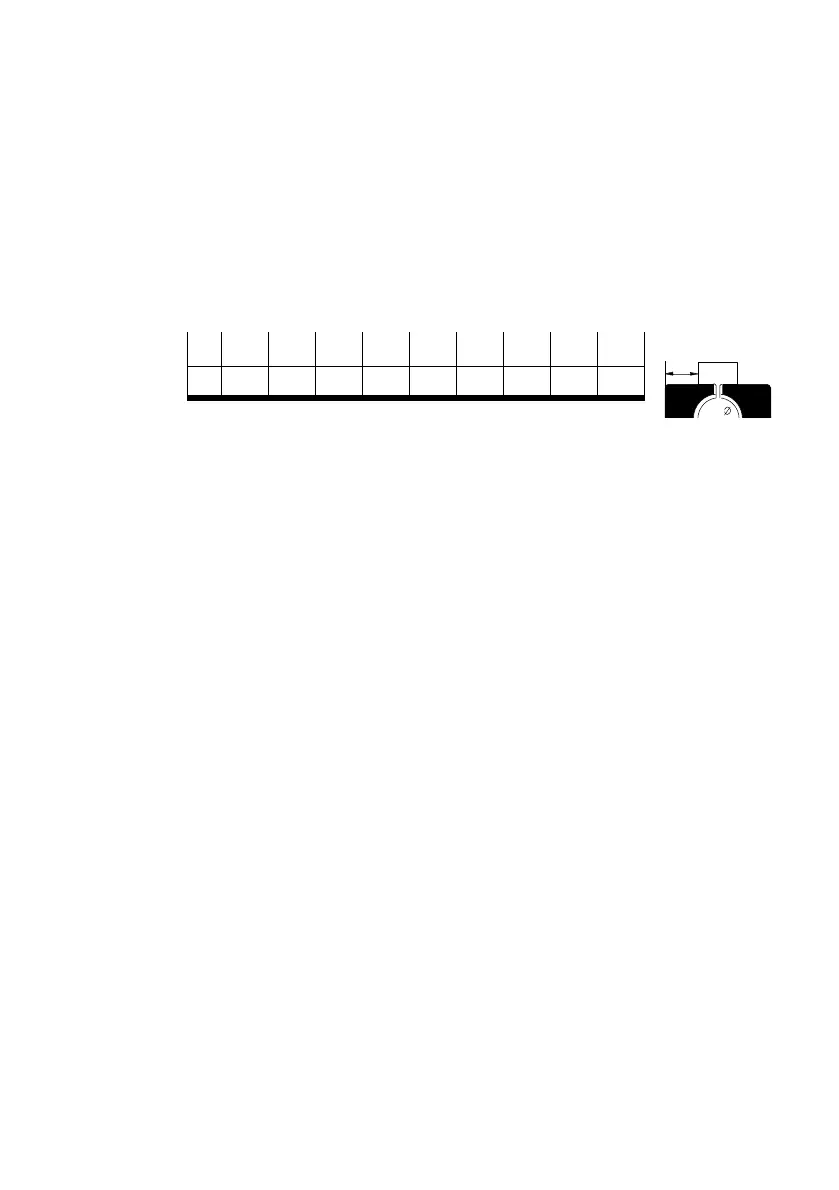

Fig.13
3. Tirare su il pezzo riportato del cursore (12) (H = accessori di montaggio).
4. Premere il sistema di fasce di tenuta (con un oggetto morbido).
5. Estrarre il pezzo di accoppiamento (13).
6. Spingere il perno (B) nei fori.
7. Rimontare il pezzo riportato del cursore (12) utilizzando delle viti
(ed event. dei perni).
8. Spostare i corsoi (G) sulle estremità dei perni.
9. Spostare il trascinatore tipo FKP−... sui corsoi.
