DGP(L)−...−B
Festo DGP(L)−...−B 0609g Italiano
80
Per carichi con guida propria (solo per DGP−... come cilindro):
1. Accertarsi che venga mantenuto un certo
gioco tra la slitta e il carico.
Per ciò è destinato il trascinatore del tipo
FKP−....
2. Fissare il trascinatore FKP al trascinatore
del DGP−...:
 per DGP−8/12/18−... secondo Fig.9.
 per DGP−80−... secondo Fig.10 e Fig.11.
 per DGP−25/32/40/50/63 secondo Fig.12.

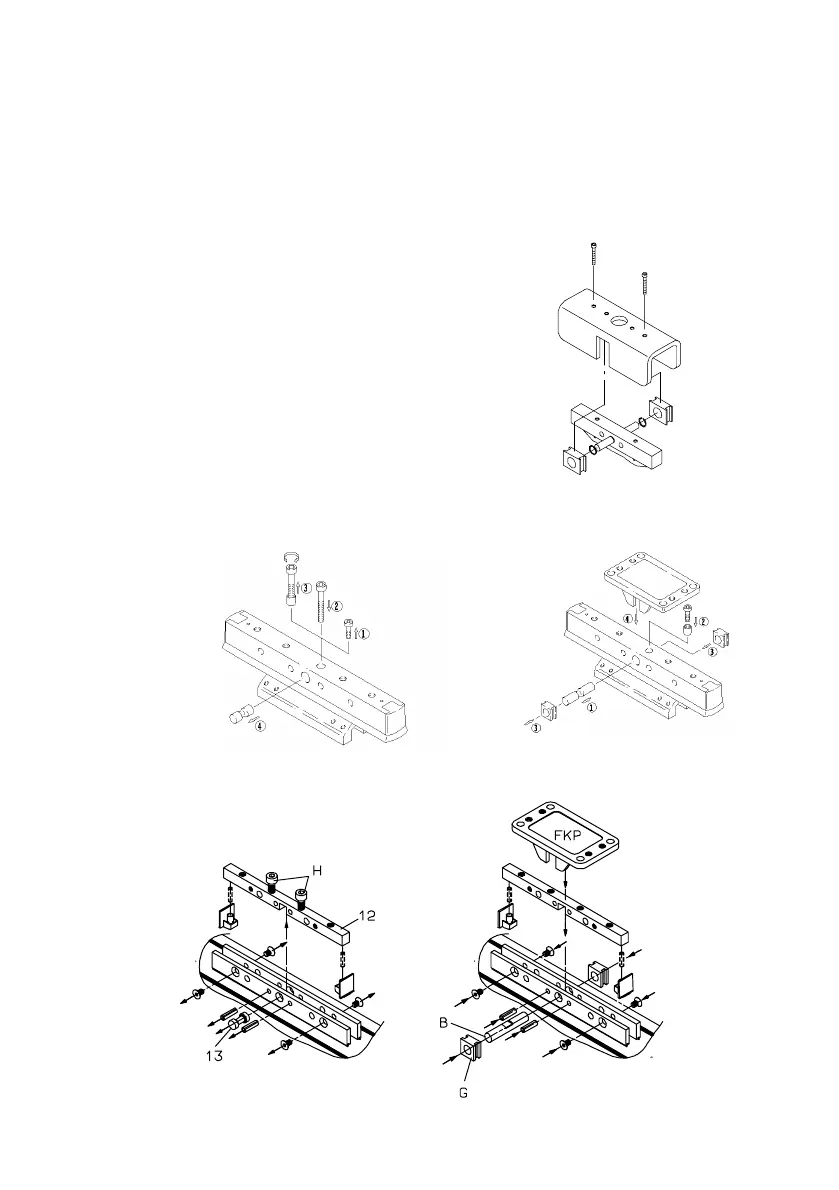

Fig.9: DGP−8/12/18
Fig.10: DGP−80 (1)
Fig.11: DGP−80 (2)
FKP
Fig.12: DGP−25...63
DGP−25/32: 4 Nm
DGP−40/50/63: 8 Nm
