DGP(L)−...−B
Festo DGP(L)−...−B 0609g Italiano
79
Per il montaggio di fissaggi del profilo MUP−...:
1. Posizionare il DGP(L)−... in modo che tutti
gli elementi operativi risultino accessibili.
2. Fissare i fissaggi del profilo all’attuatore
DGP(L)−... secondo Fig.7.
Ribaltando l’attuatore, questi tasselli dei
tipi 32...80 scivolano nella scanalatura in
qualsiasi punto del profilo.
3. Stringere le viti di fissaggio con la stessa
coppia di serraggio.
4. Accertarsi
che i fissaggi del profilo non
intralcino il movimento del cursore.
Spostare perciò il cursore una volta lungo
l’intera corsa.

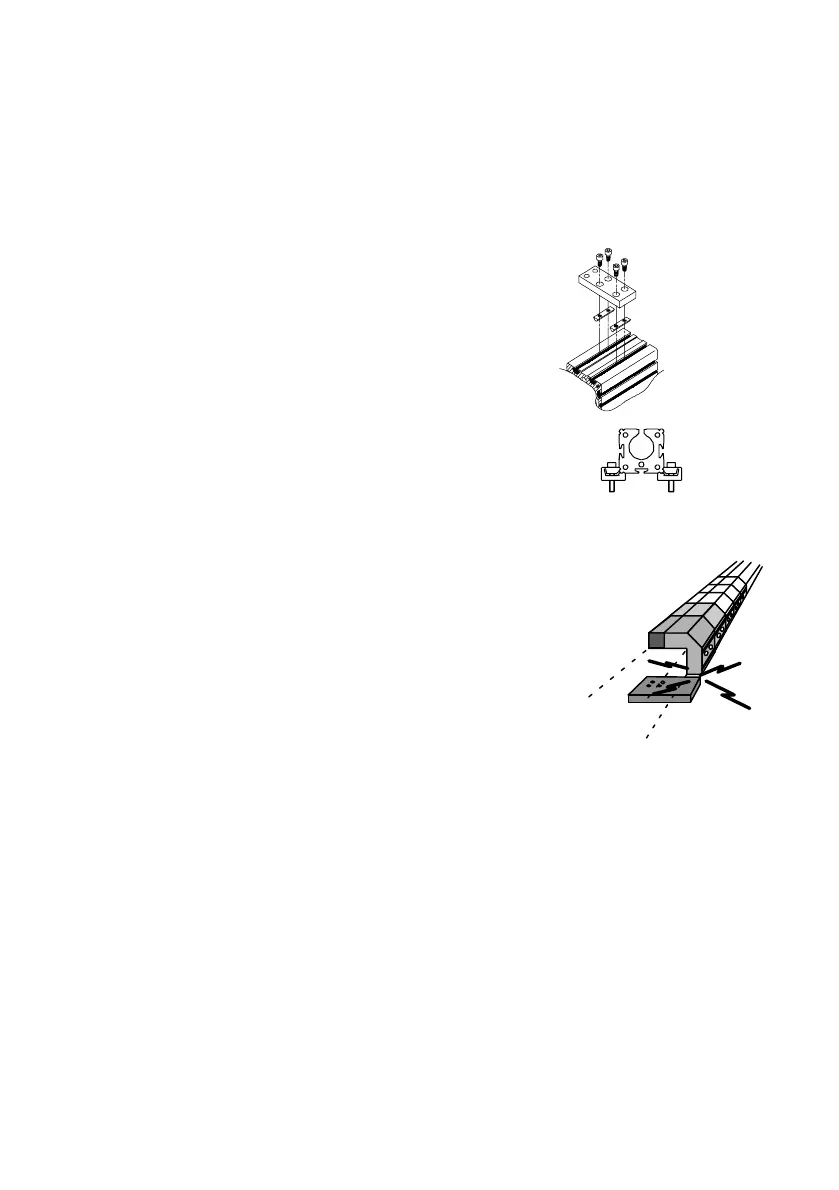

Fig.7
DGP(L)−32...80
DGP(L)−8...25
Fig.8
