25

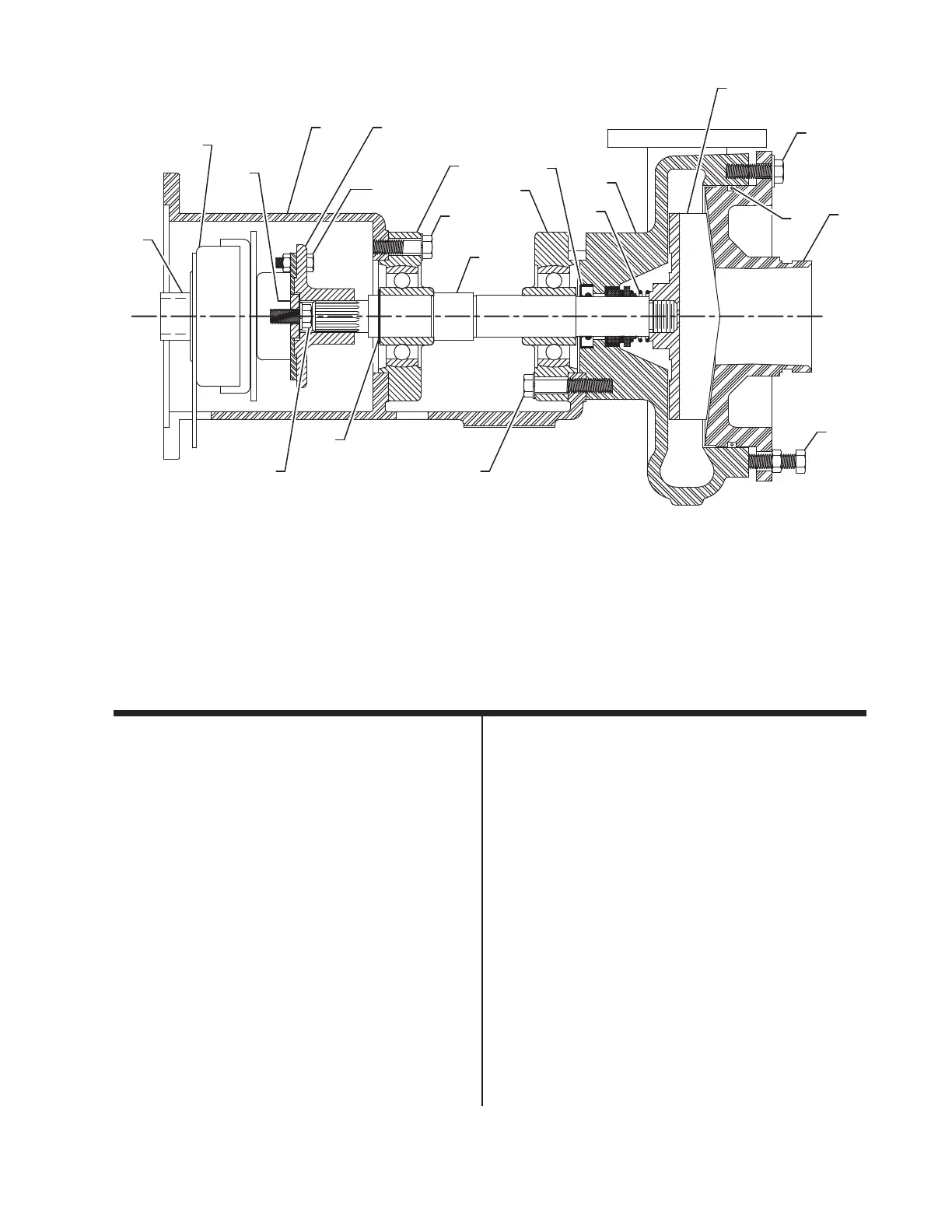

Figure 7 – Slurry Pump Assembly Components
15
4
1
3
9
8
7
13
11
12
14
10
5
6
7B,7LW
5B,
5W
1N,
1B
8B,8LW
2
12B,12LW
11B,
11LW
SLURRY PUMP ASSEMBLY
Ref. No. Description No. Required Ref. No. Description No. Required
1 Pump Suction Cover 1 8B Bearing Bolt 4
1B Suction Cover Bolt 4 8LW Bearing Lockwasher 4
1N Suction Cover Nut 4 9 Pump Shaft 1
2 O-Ring 1 10 Retaining Ring 1
3 Pump Impeller 1 11 Drive Hub 1
4 Pump Casing 1 11B Drive Hub Bolt 2
5 Mechanical Seal 1 11N Drive Hub Locknut 2
5B Suction Cover Bolt 8 12 Clutch Retainer 1
5W Suction Cover Washer 8 12B Retainer Bolt 1
6 Radial Lip Seal 1 12LW Retainer Lockwasher 1
7 Casing Bearing 1 13 Electric Clutch 1
7B Bearing Bolt 4 14 Clutch Spacer 1
7LW Bearing Lockwasher 4 15 Pump Frame 1
8 Frame Bearing 1
NOTE: See Parts Manual for FINN part numbers.
