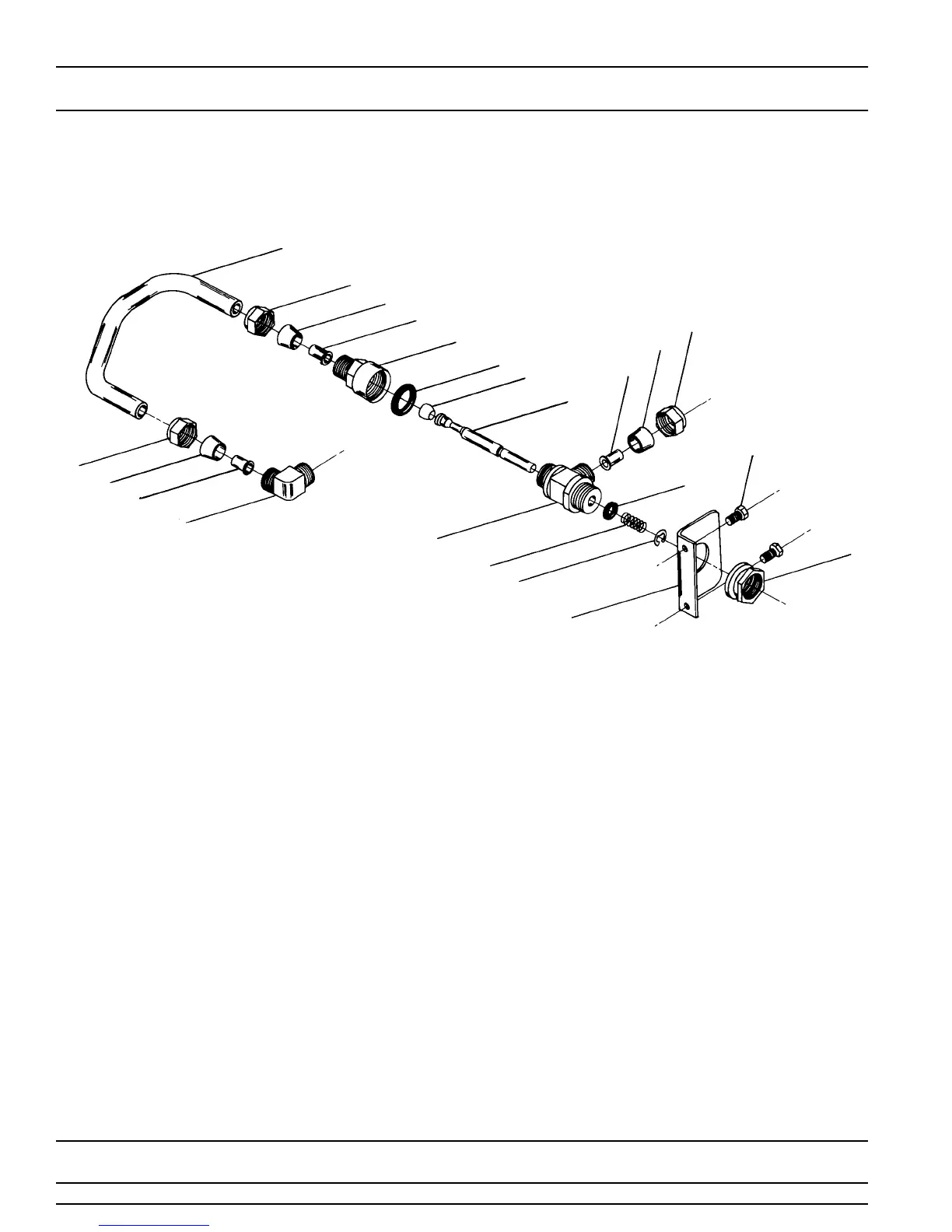

MODEL 9500 ECONOMINDER
1600 Series Brine System
PARTS LIST
Item No. Quantity Part No. Description
1 . . . . . . . . . . . 1. . . . . . . . . . . . 12748. . . . . . . . . . . . . . . . Brine Valve Body
2 . . . . . . . . . . . 1. . . . . . . . . . . . 16958. . . . . . . . . . . . . . . . Brine Valve Stem
3 . . . . . . . . . . . 1. . . . . . . . . . . . 12626. . . . . . . . . . . . . . . . Brine Valve Seat
4 . . . . . . . . . . . 1. . . . . . . . . . . . 11982. . . . . . . . . . . . . . . . O-Ring
5 . . . . . . . . . . . 1. . . . . . . . . . . . 12747. . . . . . . . . . . . . . . . Flow Control Fitting w/Flow Control Label
6 . . . . . . . . . . . 1. . . . . . . . . . . . 12550. . . . . . . . . . . . . . . . Quad Ring
7 . . . . . . . . . . . 1. . . . . . . . . . . . 10249. . . . . . . . . . . . . . . . Brine Valve Spring
8 . . . . . . . . . . . 1. . . . . . . . . . . . 10250. . . . . . . . . . . . . . . . Retaining Ring
9 . . . . . . . . . . . 1. . . . . . . . . . . . 10269. . . . . . . . . . . . . . . . Nut, Jam
10. . . . . . . . . . . 3. . . . . . . . . . . . 10332. . . . . . . . . . . . . . . . Tube insert 3/8″
11. . . . . . . . . . . 3. . . . . . . . . . . . 10330. . . . . . . . . . . . . . . . Delrin Sleeve 3/8″
12. . . . . . . . . . . 3. . . . . . . . . . . . 10329. . . . . . . . . . . . . . . . Fitting Nut 3/8″
. . . . . . . . . . . 3. . . . . . . . . . . . 18698. . . . . . . . . . . . . . . . Nut & Sleeve Assy H.W.
13. . . . . . . . . . . 1. . . . . . . . . . . . 10328. . . . . . . . . . . . . . . . 90° Elbow - 1/4 Pipe Thd. to 3/8″ Tube
14. . . . . . . . . . . 1. . . . . . . . . . . . 16960. . . . . . . . . . . . . . . . Brine Valve Tube
15. . . . . . . . . . . 1. . . . . . . . . . . . 16922. . . . . . . . . . . . . . . . Bracket, B/V
16. . . . . . . . . . . 2. . . . . . . . . . . . 15137. . . . . . . . . . . . . . . . Screw, B/V Bracket
17657. . . . . . . . . . . . . . . . Metric
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
13
10
11
12
10
11
12
To Next Page
