Fleck 9500 - 1700 Series Brine System

Printed in U.S.A.
Page 17

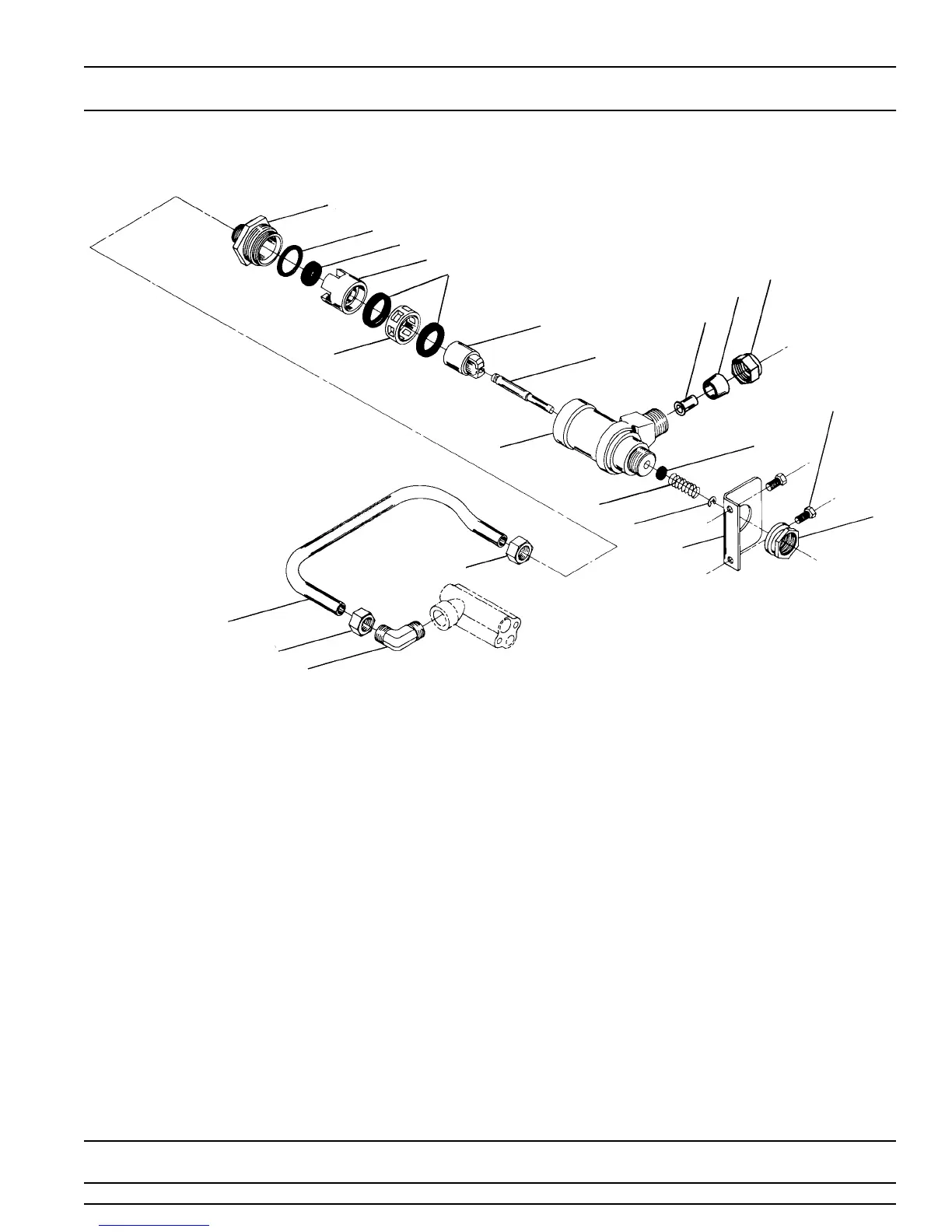

MODEL 9500 ECONOMINDER

1700 Series Brine System
PARTS LIST
Item No. Quantity Part No. Description
1. . . . . . . . . . . . 1 . . . . . . . . . . . . .14792. . . . . . . . . . . . . . . . . . End Plug
2. . . . . . . . . . . . 1 . . . . . . . . . . . . .13201. . . . . . . . . . . . . . . . . . O-Ring, End Plug
3. . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Washer Flow Control (specify size)
4. . . . . . . . . . . . 1 . . . . . . . . . . . . .14785. . . . . . . . . . . . . . . . . . Flow Control Retainer
5. . . . . . . . . . . . 2 . . . . . . . . . . . . .14811. . . . . . . . . . . . . . . . . . Piston Seal
6. . . . . . . . . . . . 1 . . . . . . . . . . . . .14798. . . . . . . . . . . . . . . . . . Spacer
7. . . . . . . . . . . . 1 . . . . . . . . . . . . .14795. . . . . . . . . . . . . . . . . . Brine Valve Piston
8. . . . . . . . . . . . 1 . . . . . . . . . . . . .16929. . . . . . . . . . . . . . . . . . Brine Valve Stem
9. . . . . . . . . . . . 1 . . . . . . . . . . . . .14790. . . . . . . . . . . . . . . . . . Brine Valve Body
10. . . . . . . . . . . . 1 . . . . . . . . . . . . .12550. . . . . . . . . . . . . . . . . . Quad Ring, Brine Stem
11. . . . . . . . . . . . 1 . . . . . . . . . . . . .15310. . . . . . . . . . . . . . . . . . Spring, Brine Valve
12. . . . . . . . . . . . 1 . . . . . . . . . . . . .10250. . . . . . . . . . . . . . . . . . Retaining Ring
13. . . . . . . . . . . . 1 . . . . . . . . . . . . .16922. . . . . . . . . . . . . . . . . . Bracket, B/V
14. . . . . . . . . . . . 2 . . . . . . . . . . . . .15137. . . . . . . . . . . . . . . . . . Screw, B/V Bracket
15. . . . . . . . . . . . 1 . . . . . . . . . . . . .10269. . . . . . . . . . . . . . . . . . Nut, Jam
16. . . . . . . . . . . . 2 . . . . . . . . . . . . .15414. . . . . . . . . . . . . . . . . . Nut, Tube
17. . . . . . . . . . . . 1 . . . . . . . . . . . . .16124. . . . . . . . . . . . . . . . . . Sleeve
18. . . . . . . . . . . . 1 . . . . . . . . . . . . .15415. . . . . . . . . . . . . . . . . . Insert
19. . . . . . . . . . . . 1 . . . . . . . . . . . . .15413. . . . . . . . . . . . . . . . . . Elbow
20. . . . . . . . . . . . 1 . . . . . . . . . . . . .16959. . . . . . . . . . . . . . . . . . Brine Valve Tube
21. . . . . . . . . . . . 1 . . . . . . . . . . . . .16123. . . . . . . . . . . . . . . . . . Nut, Tube
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
19
20
21
13
18
16
