120

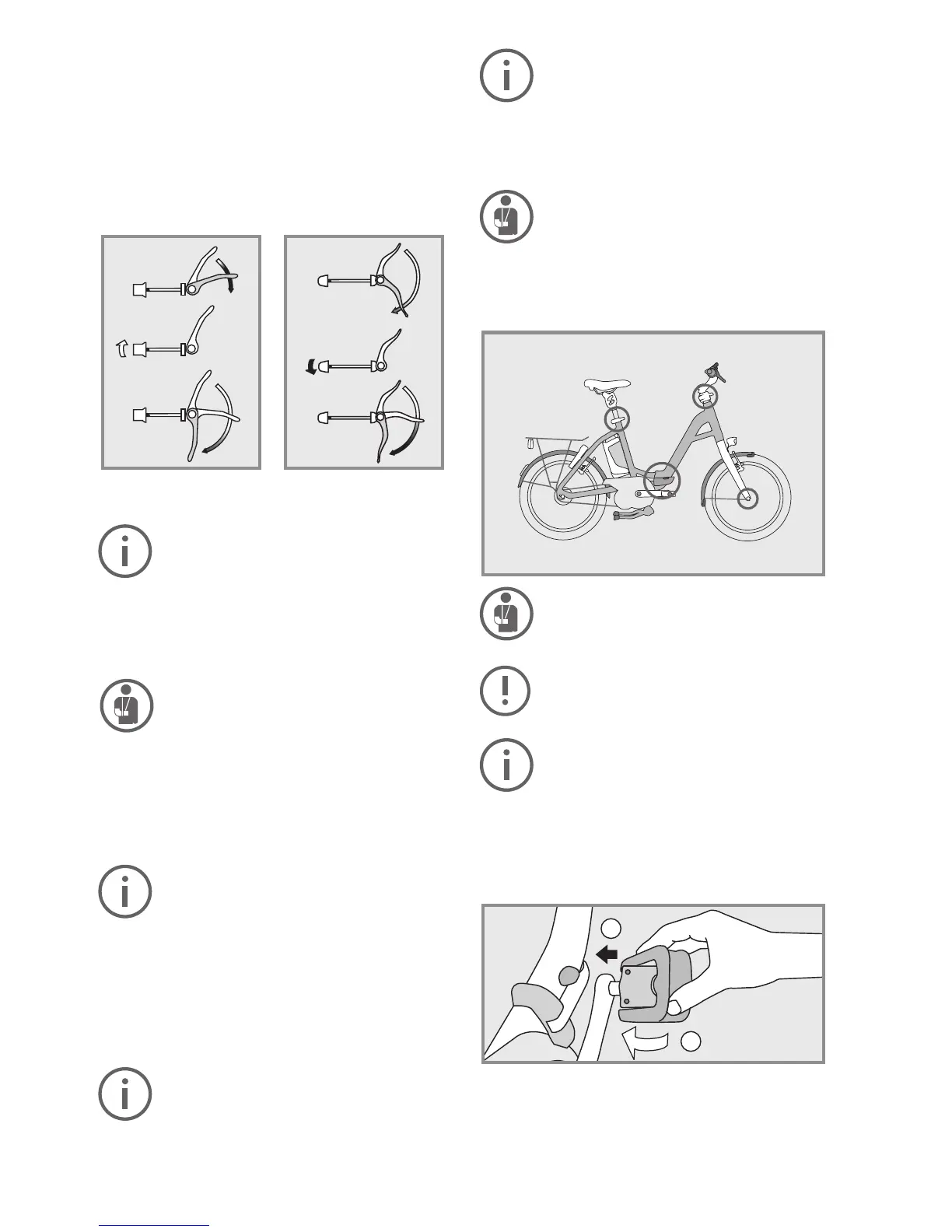

20.1 Comando degli sganci rapidi
Gli sganci rapidi sono dispositivi che sostituiscono
i collegamenti a vite nel ssaggio dei componenti
alla bicicletta. Il comando avviene tramite due ele
-
menti: con la leva di sgancio rapido si applica la
forza di serraggio necessaria; con la regolazione si
stabilisce la forza del blocco. La regolazione viene
effettuata quando la leva di sgancio rapido è aperta.
Lo sgancio rapido e la leva di bloccaggio
si chiudono con la forza di bloccaggio
corretta quando dal centro dell’intera
corsa della leva si avverte una contro
-
pressione e al termine della corsa sia
necessaria la forza dell’eminenza tenar
per chiudere completamente la leva.
• Tutti gli sganci rapidi devono essere
ssati prima di partire.
• Dopo aver lasciato la bicicletta incu
-
stodita e prima di ogni partenza, ve-
ricare la corretta posizione di tutti gli
sganci rapidi.
• Quando è chiusa, la leva di sgancio ra
-
pido deve essere stretta contro telaio,
forcella e reggisella!
Oltre a chiudere a chiave la bicicletta pie-
ghevole, anche le parti ssate con sganci
rapidi devono essere attaccate, ad es.
con un lucchetto a cavo. Ciò rende più
difcile un eventuale furto delle parti.
20.2 Impostazione e regolazione
successiva del giunto pieghevole
sul telaio
Far vericare da un rivenditore specializ-
zato FLYER la forza di bloccaggio del
giunto pieghevole dopo 500 piegature o
quando la forza di bloccaggio comincia
ad allentarsi.
Serrare il dado di rego-
lazione
Serraggio del dado di
regolazione
Forza di bloccaggio corretta del
giunto pieghevole: 10kg/98,1N
20.3 Istruzioni pieghevoli della
FLYER Pluto
Il sistema di propulsione deve essere
sempre spento prima che venga iniziato
il processo di piegatura.
Per piegare la FLYER Pluto in modo facile e si
-
curo, occorre dotarla di bloccaggi rapidi in tutti i
punti importanti.
Rimuovere la chiave dal lucchetto della
batteria e della bicicletta prima di ese
-
guire la piegatura.
Piegare il cavalletto centrale della
FLYER Pluto afnché non cada sul mo
-
tore in posizione piegata.
Portare le pedivelle in posizione orizzon-
tale prima di eseguire la piegatura o po-
sizionare il pedale sul lato sinistro com-
pletamente in basso.
1. Piegare prima i pedali della FLYER Pluto. Fare
pressione lateralmente sui pedali nella direzione
della pedivella (1) e piegarla di 90°(2).
1
2
