32

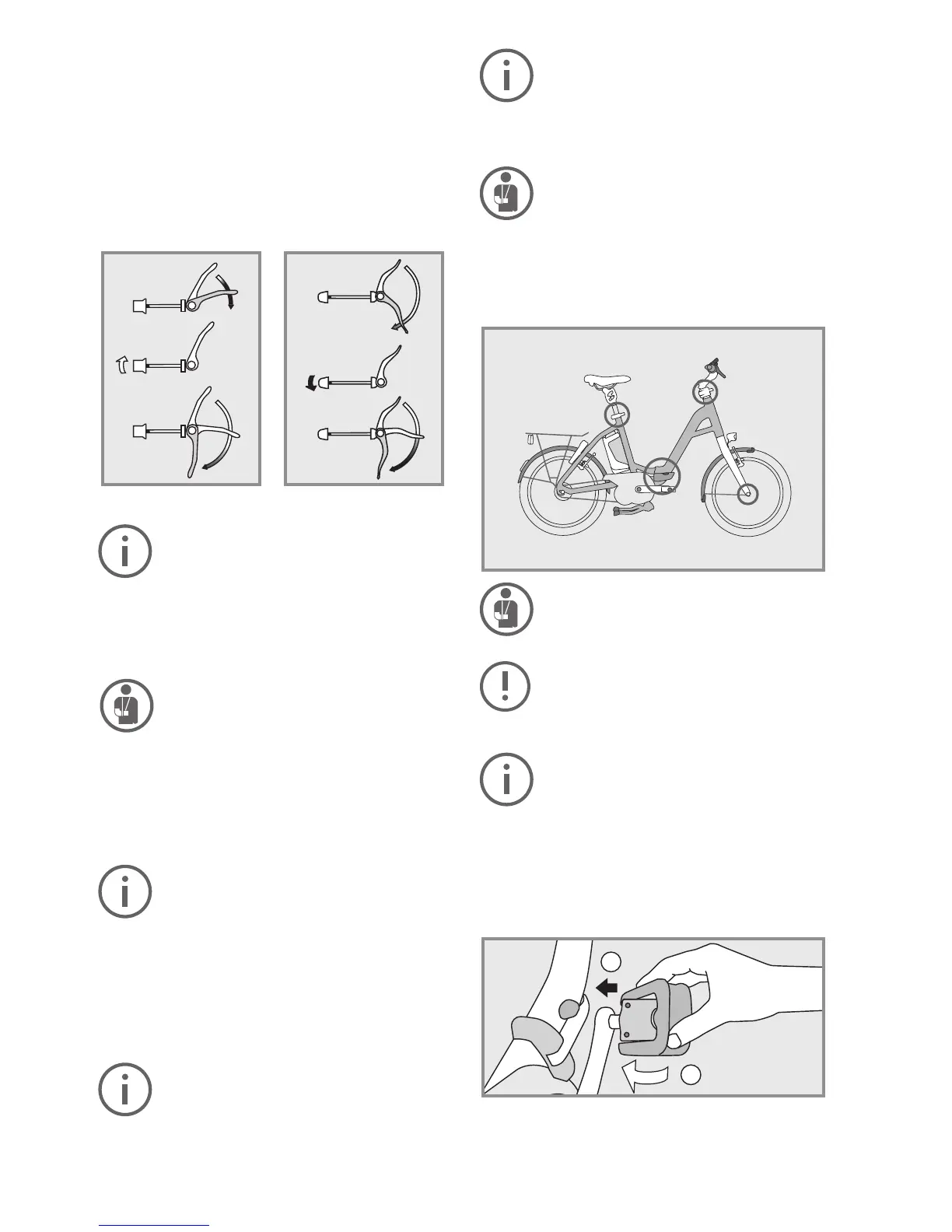

20.1 Schnellspanner bedienen
Schnellspanner sind Vorrichtungen, die anstelle
einer Schraubverbindung Bauteile am Fahrrad
-
xieren. Die Bedienung ndet über zwei Elemente
statt: Mit dem Schnellspannhebel bringen Sie die
notwendige Klemmkraft auf, mit der Einstellmut
-
ter regulieren Sie, wie stark geklemmt wird. Diese
Einstellung nehmen Sie vor, wenn der Schnell
-
spannhebel geöffnet ist.
Der Schnellspanner und Verschlusshe-
bel schliessen mit der korrekten Klemm-
kraft, wenn ab der Mitte des gesamten
Hebelwegs Gegendruck zu spüren ist
und am Ende des Hebelwegs die Kraft
des Handballens notwendig ist, um den
Hebel ganz zu schliessen.
Alle Schnellspanner müssen fest ge
-
schlossen sein, bevor Sie losfahren.
Überprüfen Sie alle Schnellspanner
auch dann auf korrekten Sitz, wenn das
Fahrzeug für kurze Zeit unbeaufsichtigt
abgestellt war sowie vor jeder Fahrt.
In geschlossenem Zustand muss der
Schnellspannhebel dicht an Rahmen,
Gabel oder Sattelstütze anliegen!
Zusätzlich zum Abschliessen des
Faltrads sollten auch mit Schnellspan
-
ner befestigte Teile separat, z.B. mit ei-
nem Kabelschloss, angeschlossen wer-
den. Damit können Sie einen Diebstahl
der Teile erschweren.
20.2 Ein- und Nachstellen des Falt-
gelenks am Rahmen
Lassen Sie die Klemmkraft des Faltge-
lenks nach 500 Faltungen, oder wenn
die Klemmkraft nachlässt, durch einen
FLYER Fachhändler prüfen.
Einstellmutter anziehenEinstellmutter lockern
Korrekte Klemmkraft des
Faltgelenks: 10kg/98,1N
20.3 Faltanleitung des FLYER Pluto
Das Antriebssystem muss immer ausge-
schaltet werden, bevor mit dem Klapp-
vorgang begonnen wird.
Um das Zusammenfalten Ihres FLYER Plutos
einfach und sicher zu gestalten, ist er an allen
wichtigen Stellen mit Schnellverschlüssen ver
-
sehen.
Entfernen Sie vor dem Faltvorgang die
Schlüssel aus Akku- und Fahrrad
-
schloss.
Klappen Sie den Mittelständer Ihres
FLYER Plutos auf, damit es im gefalte
-
ten Zustand nicht auf den Motor fallen
kann.
Bringen Sie die Kurbeln vor dem Faltvor-
gang in eine waagerechte Position oder
positionieren Sie das Pedal auf der lin
-
ken Seite ganz nach unten.
1. Falten Sie zuerst die Pedale Ihres FLYER Plu
-
tos. Drücken Sie dazu seitlich auf die Pedale in
Richtung der Kurbel (1) und klappen Sie sie um
90° um (2).
1
2
