FRIGOMAT KREAM 2.5 E M04.37389 R.2022.03.30 10
Vaschetta, Pescante, Pompa, Rubinetto pièces détachées
fournies
N. COD. DESCRIPTION N. COD. DESCRIPTION
1 P09.028 Découpeurs 15 B11.055 Ressort
2 P09.006 Paraflaque 16 V14.0001 Pommeau
3 P10.045 Joint 17 Z89.37017 Couvercle pompe
4 Z84.35271 Robinet 18 P02.37049 Clapet de refoullement
5 P10.105 Joint 19 P10.019 Joint
6 P09.029 Labyrinthe 20 P22.37023 Obturateur
7 B03.027 Tube 21 P22.40664 Palette
8 P02.145 Bouchon pour elément central 22 P10.031 Joint
9 P10.028 Joint 23 B17.115 Roteur
10 Z89.37016 Corps pompe 24 Z06.37015 pompe
11 T10.080 Tuyau en gomme (0.135 mt) 25 P16.37133 Bac emportable
12 B17.175 Terminal tuyau 26 P13.001 Goupillon
13 P22.37022 Regolateur de créme 27 P13.007 O-R démonteur
14 P10.103 Joint

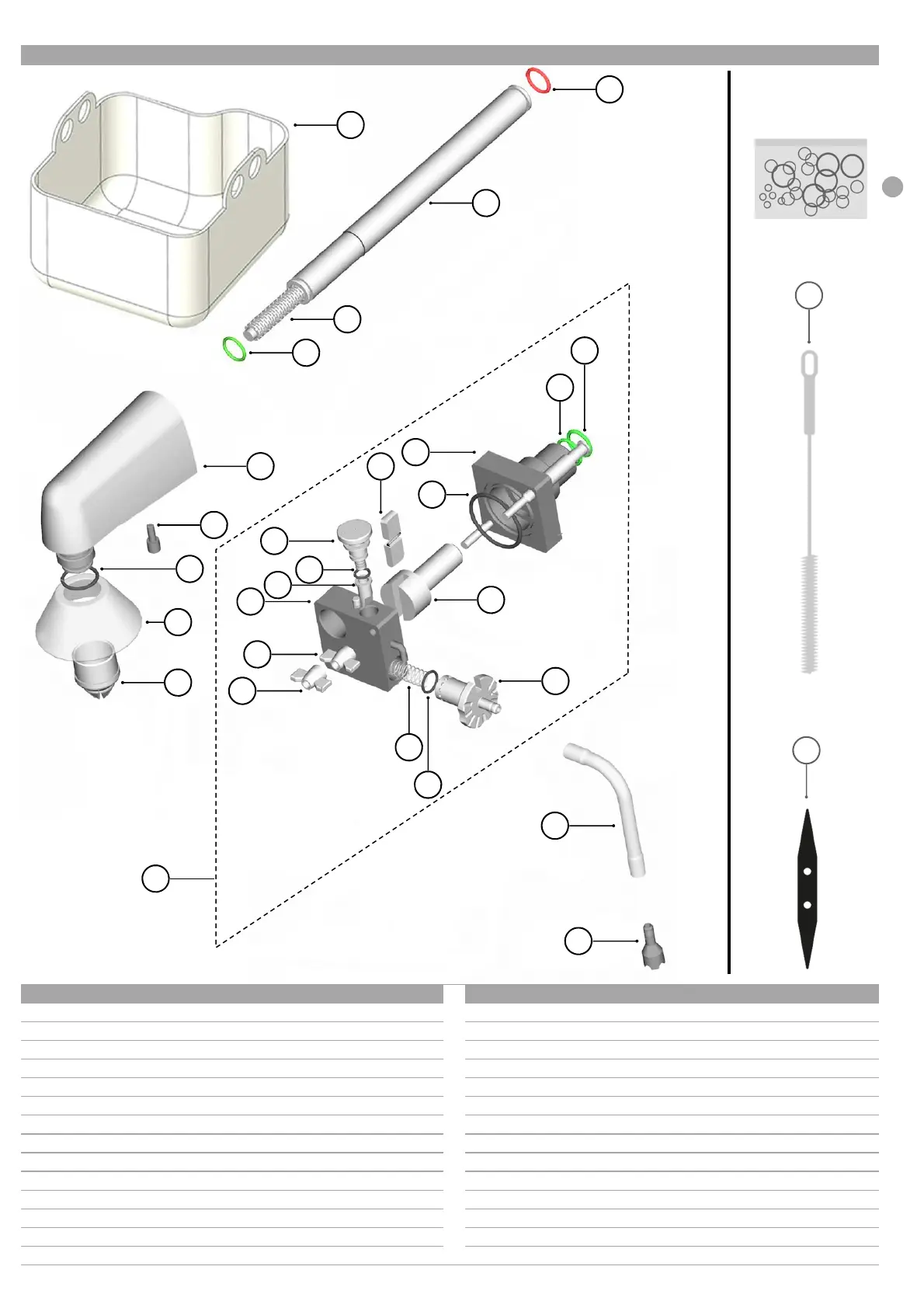

Vue eclatéee pour l’operateur, pièces détachées fournies
26
27
9
7
6
5
4
8
1
2
3
12
11
13
23
16
16
22
17
20
18
19
5
5
14
15
21
24
10
25
