Bedienelemente und Anschlüsse

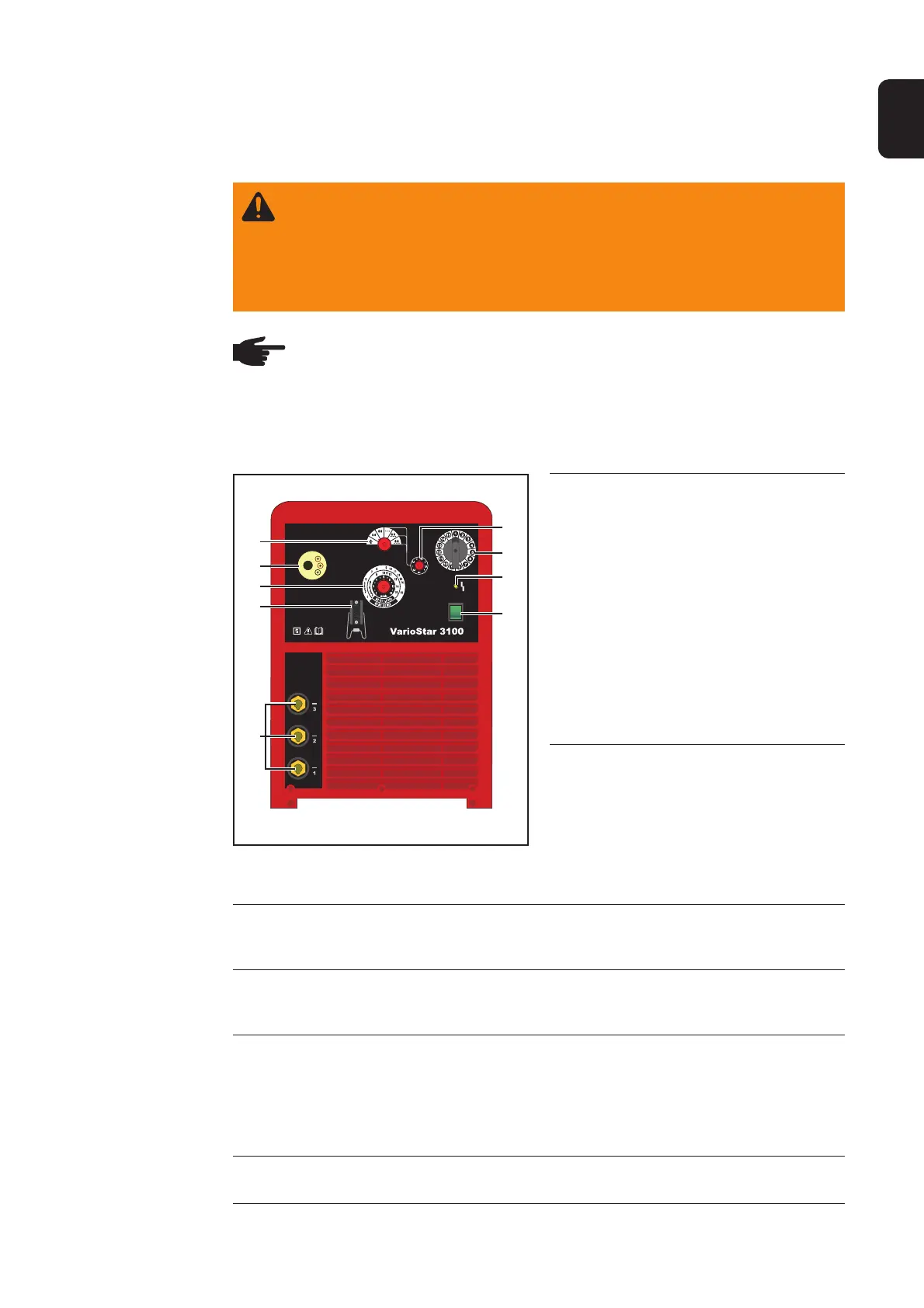

Abb.3 Vorderseite VarioStar 3100
(5)
(8)
(6)
(7)
(4)
(3)
(9)
(1)
Bedienelemente
und Anschlüsse
an der Vorder-
front
(2)
Allgemein
(1) Einstellregler Intervall-Schweiß-
zeit t1 bzw. Punktierzeit
je nach Betriebsart mit unterschied-
licher Funktion belegt
- Intervall-2-Takt-, Intervall-4-
Takt-Betrieb ... zum Einstellen
der Intervall-Schweißzeit t1
(empfohlener Arbeitsbereich:
0,1 - 1,5 sec.)
- Punktieren ... zum Einstellen
der Punktierzeit oder Lichtbo-
gen-Brennzeit beim MIG/MAG-
Punktschweißen (Einstellbe-
reich: 0,1 - 5,0 sec.)
(2) Stufenschalter
unterteilt den Leerlaufs- und
Schweißspannungs-Bereich oder
Schweißleistungs-Bereich der
Stromquelle in bis zu 15 Stufen
- VST 1500 Stufe 1 bis 6
- VST 2500 Stufe 1 bis 10
- VST 3100 Stufe 1 bis 15
(3) Anzeige Störung
- leuchtet bei thermischer Überlastung
- blinkt, wenn eine Störung auftritt
(4) Netzschalter
zum Ein- und Ausschalten der Stromquelle. Leuchtet wenn Netzschalter einge-
schaltet ist.
(5) Schweißstrom-Buchsen 1 / 2 / 3
zum Anschluss des Massekabels. Durch das Anschließen an verschiedene
Strombuchsen kann der Stromanstieg im Moment des Tropfenüberganges
beeinflusst und somit das Schweißergebnis optimiert werden.
Die Anschlussvarianten sind auf den Einstelltabellen auf der Innenseite der
linken Seitenteiles ersichtlich
(6) Buchse Brennersteuerung
zum Anschluss des Steuersteckers des Schweißbrenners.
HINWEIS! In dieser Bedienungsanleitung können Funktionen beschrieben
sein, die an der Stromquelle nicht verfügbar sind. Zudem unterscheiden sich
einzelne Abbildungen der Bedienelemente geringfügig von der Stromquelle.
Die Funktionsweise der Bedienelemente ist jedoch ident.
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende
Dokumente vollständig gelesen und verstanden wurden:
- diese Bedienungsanleitung
- sämtliche Bedienungsanleitungen der Systemkomponenten,
insbesondere Sicherheitsvorschriften
