10
Vor Montage des Netzsteckers ist zu kontrollieren, ob Schweiß- und Steuertrafo auf die
richtige Netzspannung geschaltet sind:

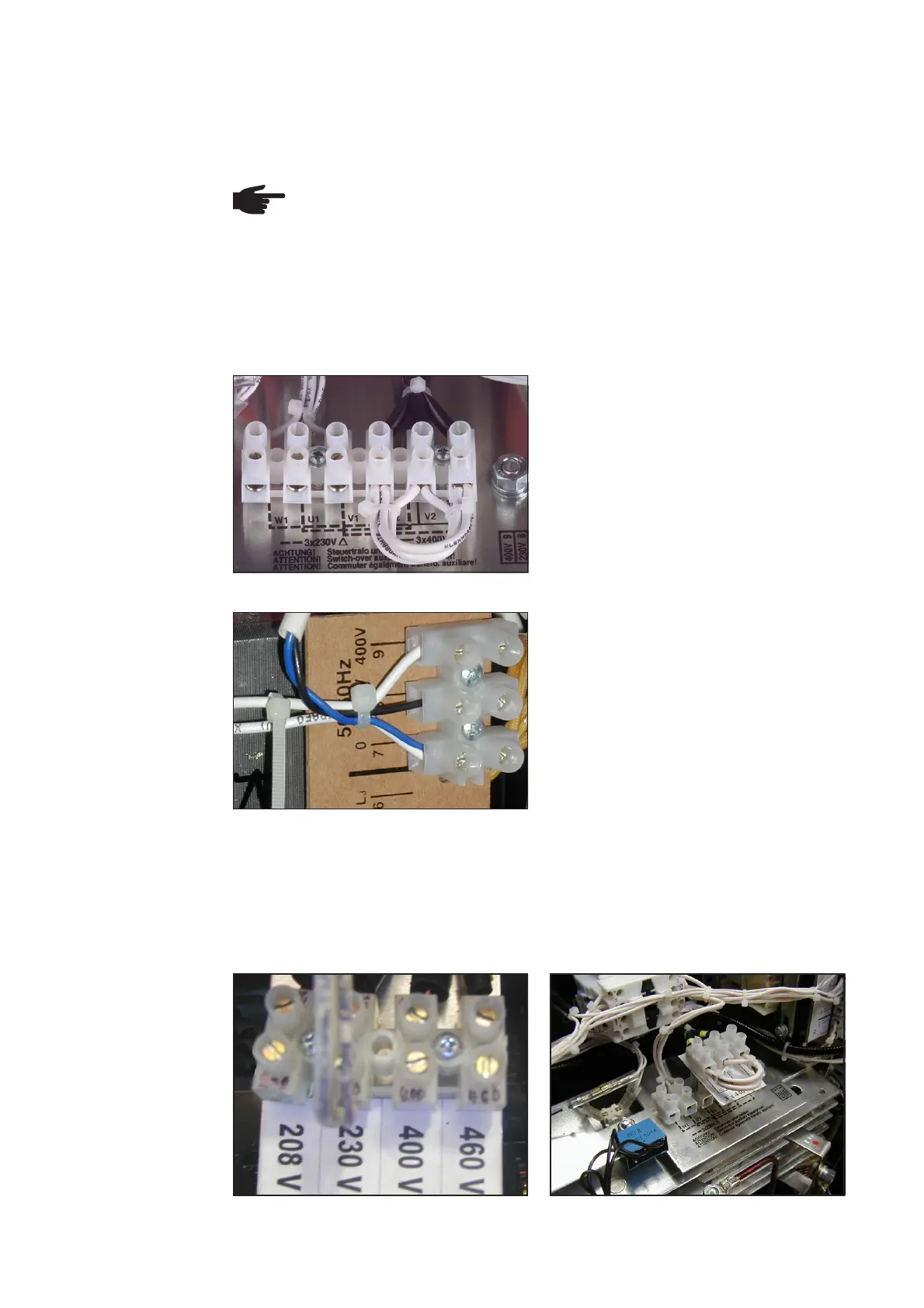

Abb.5 Klemmbrett Schweißtrafo
HINWEIS! Nicht ausreichend dimensionierte Elektroinstallation kann zu
schwerwiegenden Sachschäden führen. Die Netzzuleitung sowie deren Absi-
cherung müssen der Netzspannung und der Stromaufnahme der Stromquelle
entsprechen (siehe Technische Daten)
Netzspannung
kontrollieren
VarioStar 1500/
2500/3100
1. rechtes Seitenteil der Stromquelle
entfernen
2. Klemmbrett und aufgedrucktes
Schaltschema für Schweißtrafo
vergleichen und gegebenenfalls
Brücken ändern (Dreieckschaltung
für 230 V und Sternschaltung für 400
V).
Abb.6 Klemmbrett Steuertrafo
3. Klemmbrett und aufgedrucktes
Schaltschema für Steuertrafo verglei-
chen. Das mit einem Kabelbinder
markierte Kabel muss der Netzspan-
nung entsprechend angeschlossen
sein
4. Rechtes Seitenteil der Stromquelle
montieren
Netzspannung kontrollieren
Allgemeines
Abb.7 Klemmbrett Schweißtrafo VST 2500 CSA
Netzspannung
kontrollieren
VarioStar 2500
CSA / 3100 CSA
Abb.8 Klemmbrett Schweißtrafo VST 3100 CSA
1. rechtes Seitenteil der Stromquelle entfernen
2. Klemmbrett und aufgedrucktes Schaltschema für Schweißtrafo vergleichen und
gegebenenfalls Anschluss oder Brücken laut Schaltplan ändern.
