GBC Magnapunch 2.0 User Manual

Magnapunch 2.0 – Instructions relatives à l’installation et à l’utilisation
Page 6-8

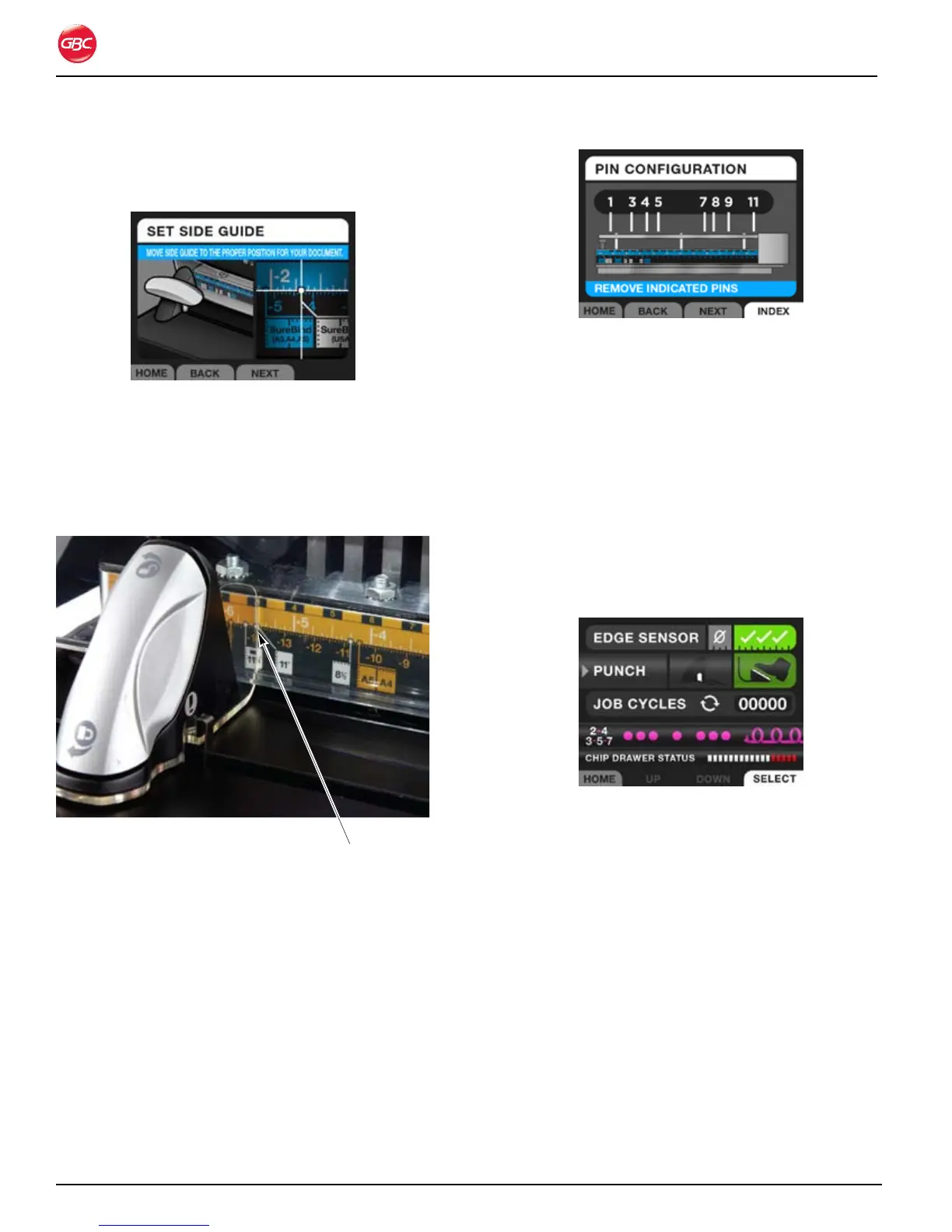

Appuyer sur 5. NEXT (SUIVANT). L’écran LCD affiche
une image similaire à la règle qui est sur le bloc à
colonne et montre où placer le guide de bord gauche.
Écran Régler les côtés.Figure 28.
Faire glisser le guide de bord gauche à la position en 6.
question et appuyer sur NEXT (SUIVANT)
REMARQUE : Lorsque l’on positionne le guide de bord
gauche, le bord droit du pointeur transparent doit être
placé sur le point.
Réglage du guide de bord sur le point. Figure 29.
À l’aide des instructions de l’UI sur l’affichage LCD, 7.
retirer le bloc à colonne du Magnapunch 2.0, s’assurer
que tous les poinçons sont bien en place et retirer
les poinçons identifiés sur l’interface utilisateur de
l’affichage. Cela éliminera les risques de perforation
au niveau du bord du document.
REMARQUE : Chaque poinçon est identifié par un
numéro sur la règle du bloc à colonne.
Écran de configuration des poinçons.Figure 30.
Réinsérer le bloc à colonne dans le Magnapunch 2.0.8.
Pour régler les marques du bloc à colonne pour les
formats papier ordinaires :
Les formats papier ordinaires sont inscrits sur l’étiquette
du bloc à colonne et identifiés par une ligne finissant par
un point, lequel indique où régler le guide de bord gauche.
Insérer le bloc à colonne correspondant au motif de 1.
perforation nécessaire pour la tâche en question.
Sur l’écran 2. HOME (ACCUEIL), régler le mode
PUNCH (PERFORATION) sur pédale pour éviter le
déclenchement accidentel du perforateur.
Écran d’accueil avec l’option pédale sélectionnée.Figure 31.
Faire glisser le guide de bord gauche à la position 3.
adéquate d’après le format des feuilles à perforer.
REMARQUE : Lorsque l’on positionne le guide de bord
gauche, le bord droit du pointeur transparent doit être
placé sur le point. Voir la « Figure 29. Réglage du guide
de bord sur le point. »
Insérer et placer les feuilles à perforer contre le guide 4.
de bord gauche. Examiner les poinçons du bloc à
colonne et identifier ceux devant éventuellement être
retirés pour éviter que le bord du document ne soit
perforé.
Retirer le bloc à colonne et sortir les poinçons en 5.
question, si nécessaire.
Réinsérer le bloc à colonne.6.
Remettre le mode de perforation sur 7. Trigger
(Déclencheur) si nécessaire.
Pointeur sur le point.

GBC Magnapunch 2.0 Specifications

General

Punching Method	Manual
Dimensions	24" x 21" x 13"
Weight	77 lbs
Binding Capacity (20 lb paper)	Up to 450 sheets
Die Sets	Interchangeable
Paper Size	Up to 12 inches
Hole Pattern	3:1 pitch (round holes)
