Magnapunch 2.0: Instrucciones de instalación y funcionamiento
Página 5-2
Ba n d e j a P a R a a l m a C e n a R h o j a s
Levante la tapa de la bandeja para almacenar hojas que se
han perforado o que se van a perforar.

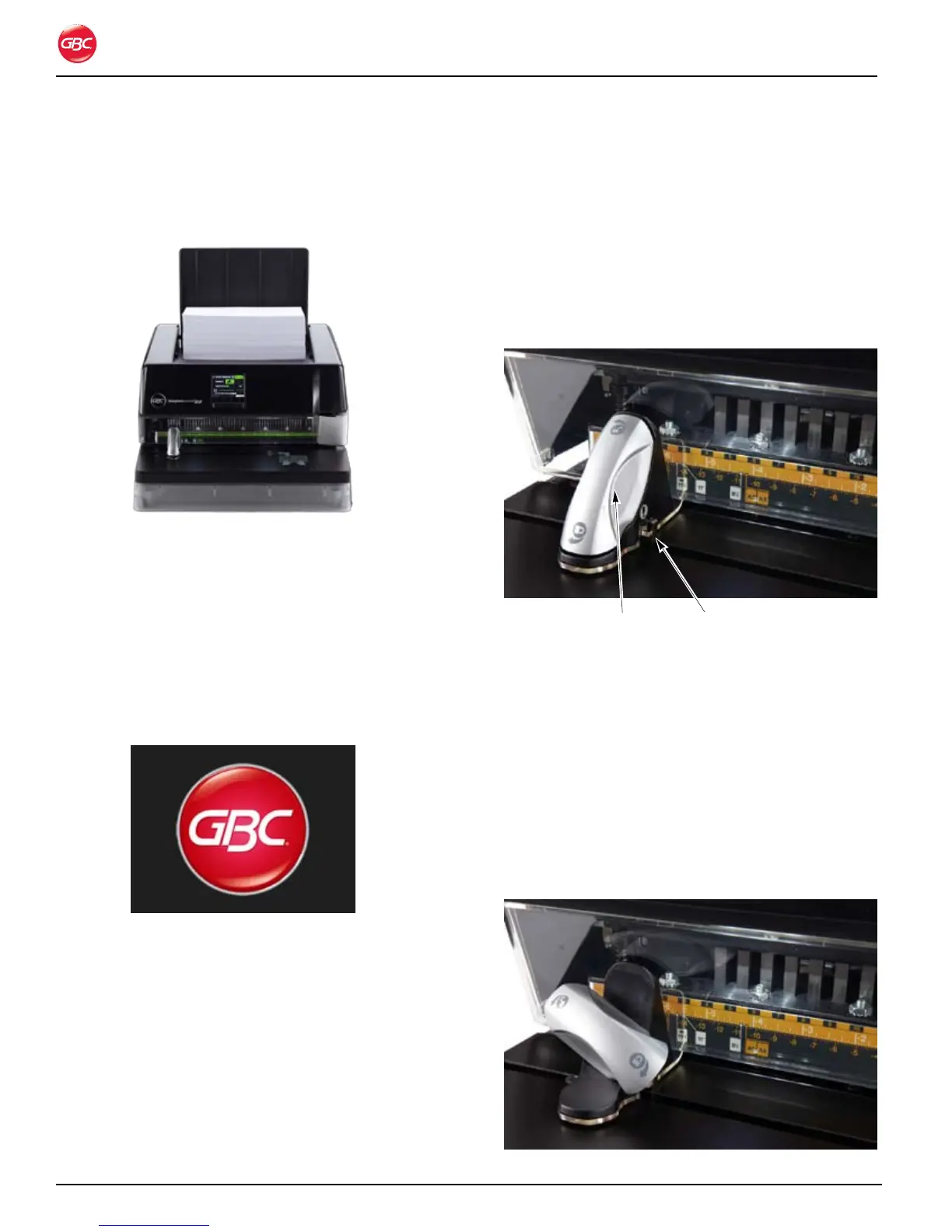

Magnapunch 2.0 con hojas Figura 6.
en la bandeja para almacenarlas.
in t e R f a z d e u s u a R i o
La interfaz de usuario (UI) consta de una pantalla LCD y
cuatro botones ubicados debajo de la pantalla. La pantalla
LCD muestra los mensajes del sistema y permite acceder
a las funciones de la máquina. Los botones debajo de la
pantalla se utilizan para navegar los menús, seleccionar
opciones y ejecutar comandos.
Pantalla Start Up (Inicio).Figura 7.
lCd
La pantalla LCD muestra constantemente el estado de
Magnapunch 2.0 e incluye instrucciones detalladas para
usarla.
Bo t o n e s
Los botones se relacionan con los comandos ubicados
en la parte inferior de la pantalla. La acción que realiza el
botón cambia de acuerdo con el menú que aparece en la
pantalla LCD.
gu í a d e P a P e l y aC t i v a d o R d e
t a B l e R o
Guía de papel y Activador de tablero.Figura 8.
gu í a d e P a P e l
La Guía de papel permite establecer la posición para una
gran variedad de patrones de perforación y tamaños de
papel.
Gire el mango de la Guía de papel 1/4 de vuelta hacia la
izquierda para destrabarla. Deslice la Guía de papel para
alinearla con la configuración deseada en el juego de
matrices y gire el mango hacia la derecha 1/4 de vuelta
para que la Guía de papel quede ajustada en su lugar.
Guía de papel sin trabar.Figura 9.
Mango para ajustar
la guía de papel
Activador de tablero
