Magnapunch 2.0 – Instructions relatives à l’installation et à l’utilisation
Page 5-2
Co m p a r t i m e n t à f e u i l l e s
Soulever le couvercle du compartiment à feuilles pour y
poser les feuilles qui ont été (ou doivent être) perforées.

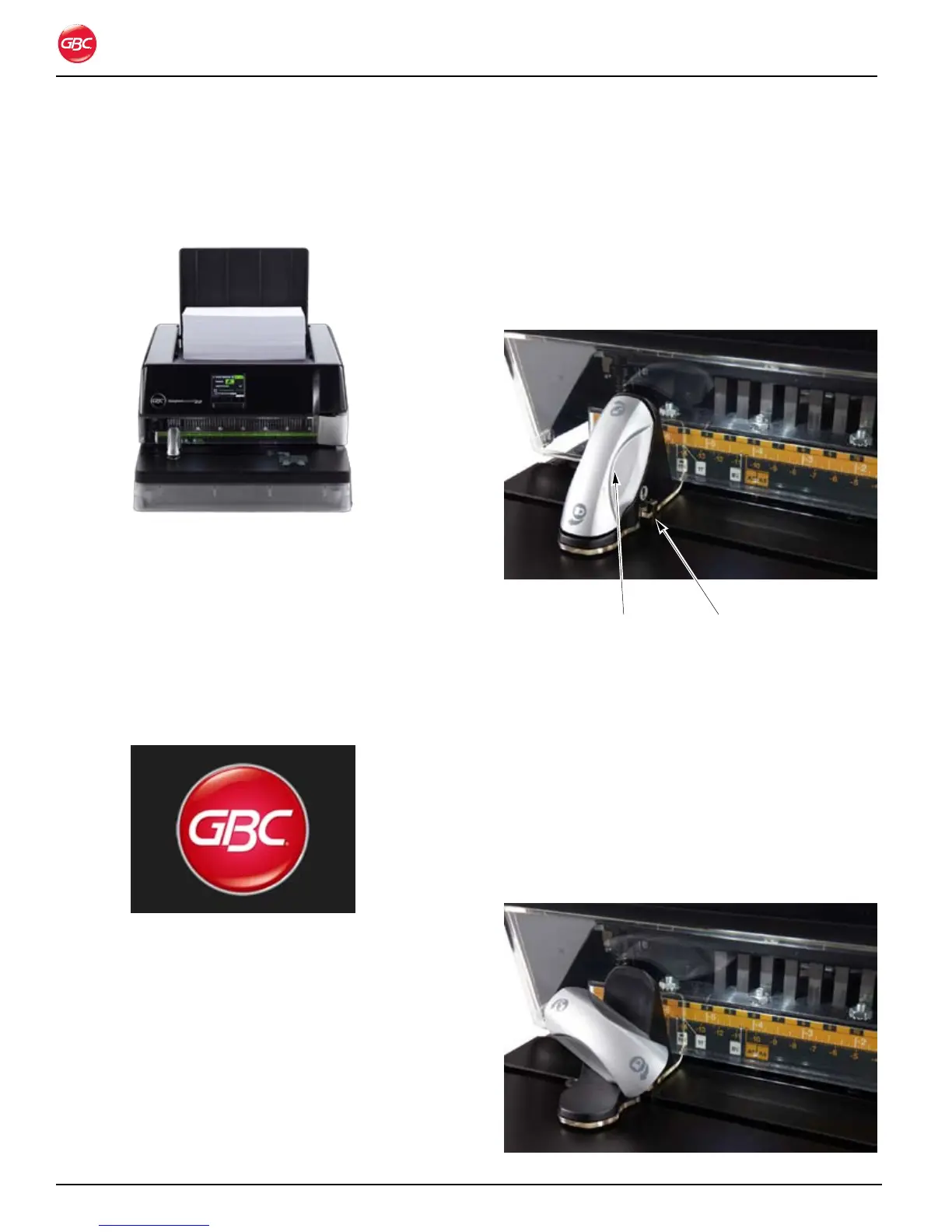

Magnapunch 2.0 avec feuilles Figure 6.
dans le compartiment à feuilles.
in t e r f a C e u t i l i s a t e u r
L’interface utilisateur (IU) est composée d’un affichage LCD
et de 4 boutons. L’affichage LCD affiche les messages du
système et permet d’accéder aux fonctions d’exécution.
Les boutons-poussoirs situés sous l’affichage LCD servent
à naviguer dans les menus, sélectionner des options et
valider des commandes.
Écran de démarrage.Figure 7.
af f i C h a g e lCd
L’affichage LCD fournit des indications continues sur l’état
du Magnapunch 2.0 et des instructions pour apprendre à
utiliser le Magnapunch 2.0.
bo u t o n s -p o u s s o i r s
Les boutons-poussoirs sont associés aux commandes en
bas de l’affichage LCD. L’action d’un bouton change en
fonction du menu sélectionné sur l’affichage LCD.
gu i d e d e b o r d d e f e u i l l e e t
d é C l e n C h e u r -p l a t e a u
Guide de bord de feuille et déclencheur-plateau.Figure 8.
gu i d e d e b o r d d e f e u i l l e
Le guide de bord de feuille définit la position d’une grande
variété de motifs de perforation et de formats de papier.
Tourner le guide de bord de feuille d’un quart de tour dans
le sens anti-horaire pour le débloquer. Déplacer le guide
de bord de feuille pour qu’il s’aligne au réglage souhaité
sur le bloc à colonne, tourner ensuite la poignée d’un quart
de tour dans le sens horaire pour bloquer le guide de bord
de feuille.
Guide de bord de feuille débloqué.Figure 9.
Poignée de réglage du
guide de bord de feuille
Déclencheur-plateau
