Página 5-1
Magnapunch 2.0: Instrucciones de instalación y funcionamiento
en e R g í a e l é C t R i C a
in t e R R u P t o R on/off (en C e n d i d o /
a
P a g a d o )
Utilice el interruptor ON/OFF (Encendido/Apagado) para
encender y apagar la perforadora Magnapunch 2.0. Lleve
el interruptor ON/OFF (Encendido/Apagado) hacia la
posición I para encender la perforadora Magnapunch 2.0.
Lleve el interruptor ON/OFF (Encendido/Apagado) hacia la
posición O para apagar la perforadora Magnapunch 2.0.
fu s i B l e
Un fusible protege a la perforadora Magnapunch 2.0 y a
los componentes eléctricos contra la corriente con valor
nominal mayor al de la máquina.
PRECAUCIÓN: Para mantener la protección contra
incendios o riesgos de descarga eléctrica, reemplace los
fusibles con otros del mismo tipo y valor nominal.
Para reemplazar un fusible, coloque un destornillador de
punta plana en la cubierta del fusible, empuje y después
gire hacia la izquierda. Cambie el fusible, coloque el
reemplazo en la base del fusible y gire hacia la derecha.
5. gu í a d e f u n C i o n e s

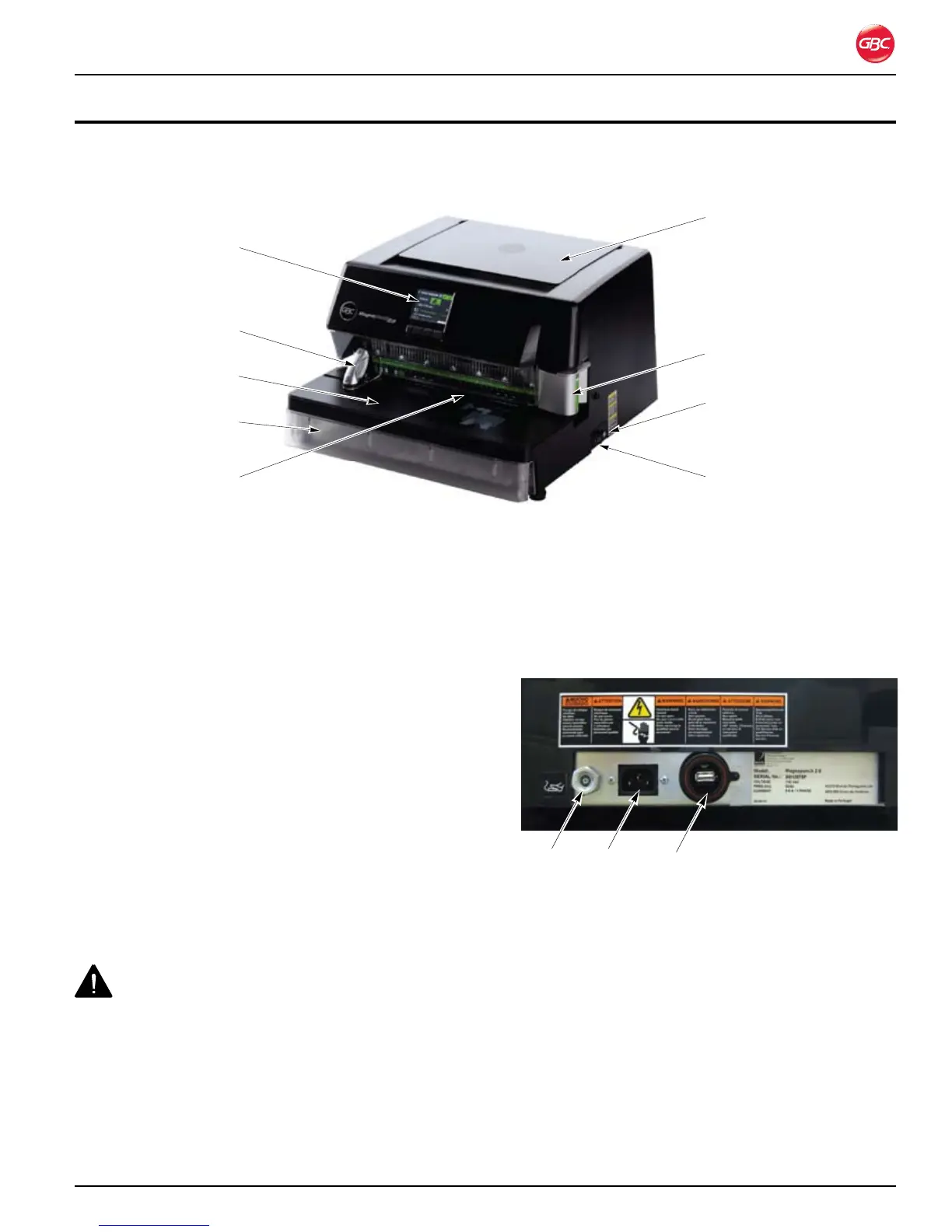

Identificación de Magnapunch 2.0. Figura 4.
Este capítulo le permitirá identificar los componentes principales de la perforadora Magnapunch 2.0.
Co n e C t o R e s d e l a e n e R g í a e l é C t R i C a
y d e l P e d a l .
Conexiones en la parte posterior Figura 5.
de la perforadora Magnapunch 2.0.
El cable de alimentación se conecta a un tomacorriente
de pared 115 VAC NEMA 5-15R estándar para los EE. UU.
(230 VAC YP-24 europeo de 10 a 16 amperios).
Bo C a d e P e R f o R a C i ó n
La boca de perforación es el lugar en el que se introduce
el borde del material a perforar durante el proceso de
perforación.
NOTA: Si el material no ingresa fácilmente en la boca de
perforación, no lo fuerce.
Energía eléctricaPedal Puerto de servicio
Fusible
Interruptor ON/OFF
(Encendido/Apagado)
Cajón de residuos
Interfaz de usuario
Tablero de perforación
Guía de papel y
Activador de tablero
Juego de matrices
Bandeja para
almacenar hojas
Boca de perforación
