Page 5-1
Magnapunch 2.0 – Instructions relatives à l’installation et à l’utilisation
al i m e n t a t i o n
in t e r r u p t e u r marChe/arrÊt
Utiliser l’interrupteur MARCHE/ARRÊT pour allumer
et éteindre le Magnapunch 2.0. Mettre l’interrupteur
MARCHE/ARRÊT en position I pour allumer le
Magnapunch 2.0. Mettre l’interrupteur MARCHE/ARRÊT
en position O pour éteindre le Magnapunch 2.0.
fu s i b l e
Un seul fusible protège le Magnapunch 2.0 et ses
composants électriques d’un courant supérieur à celui
pour lequel le Magnapunch 2.0 a été conçu.
MISE EN GARDE : Pour garantir une protection
continue contre les risques d’incendie ou de choc
électrique, ne remplacer le fusible qu’avec un fusible de
même type et calibre.
Pour remplacer un fusible, insérer un tournevis à lame
plate dans le couvercle du fusible, appuyer, puis tourner
dans le sens anti-horaire. Remplacer le fusible, insérer le
nouveau fusible dans le porte-fusible et le tourner dans le
sens horaire.
5. gu i d e d e s f o n C t i o n n a l i t é s

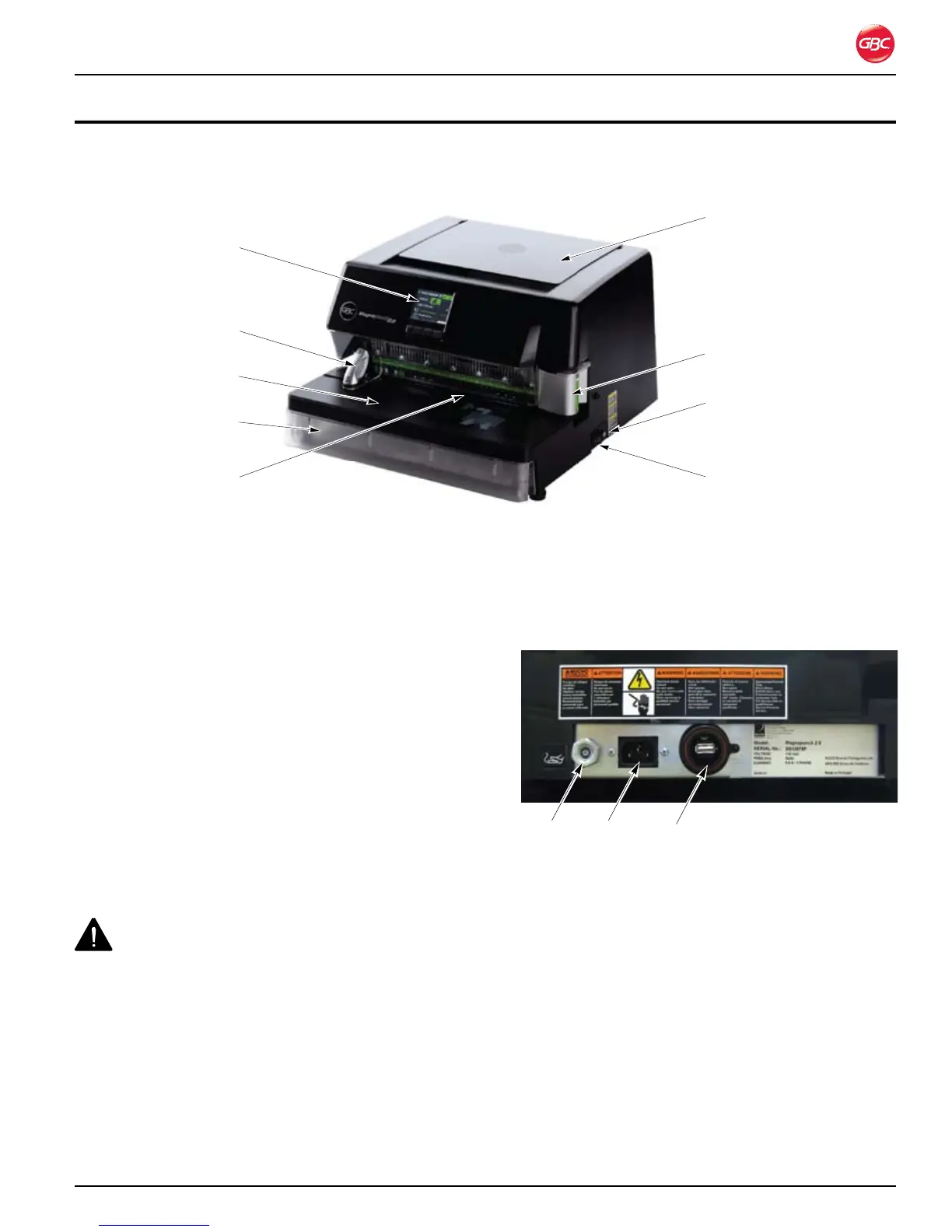

Composants du Magnapunch 2.0. Figure 4.
Ce chapitre vous permet d’identifier les composants principaux du Magnapunch 2.0.
Co n n e C t e u r s d’a l i m e n t a t i o n e t d e p é d a l e
Connexions à l’arrière du Magnapunch 2.0.Figure 5.
Le câble d’alimentation se branche dans une prise de
courant européenne standard 230 VAC YP-24, 10 à 16
Amp (ou américaine 115 VAC NEMA 5-15R).
ou v e r t u r e d e p e r f o r a t i o n
L’ouverture de perforation est la zone où le bord des
feuilles est inséré pendant le processus de perforation.
REMARQUE : Ne pas insérer plus de feuilles que
l’ouverture ne peut aisément en contenir.
AlimentationPédale Port de service
Fusible
Interrupteur MARCHE/ARRÊT
Bac à confettis
Interface utilisateur
Plateau de perforation
Guide de bord de feuille et
déclencheur-plateau
Bloc à colonne
Compartiment à feuilles
Ouverture de perforation
